AD7124-4BCPZ-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±1.8V,2.7V~3.6V 88dB 19.2Ksps 24bit 4 24 SPI Differential,Single-Ended 1.65V~3.6V Sigma-Delta 贴片安装 5mm*5mm*730μm
供应商型号: 26M-AD7124-4BCPZ-RL7
供应商: 云汉优选
标准整包数: 1

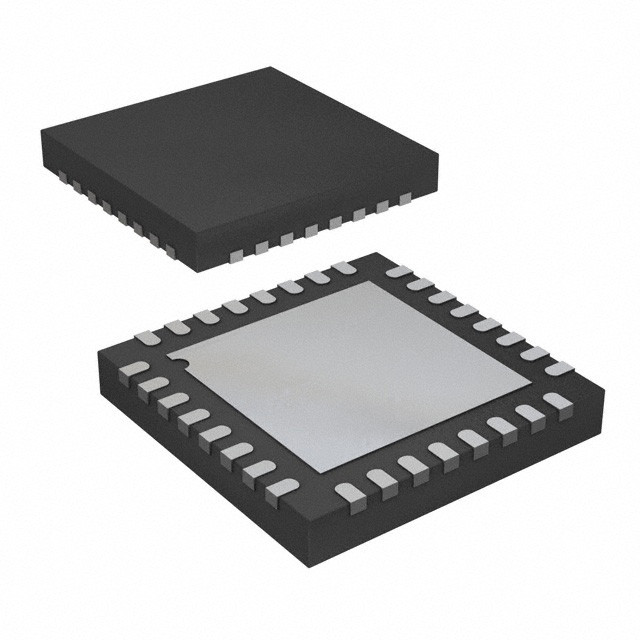

ANALOG DEVICES 模数转换器(ADC) AD7124-4BCPZ-RL7

AD7124-4BCPZ-RL7概述


    产品简介


    AD7124-4是一款高性能4通道低噪声、低功耗24位Sigma-Delta模数转换器(ADC),具有可编程增益放大器(PGA)和参考电压输出。这款ADC广泛应用于工业过程控制、仪器仪表、智能变送器等领域,特别适合温度测量和压力测量的应用。

    技术参数


    - 通道数: 4个差分输入通道,7个伪差分输入通道
    - 电源电压范围: 2.7 V到3.6 V
    - 工作温度范围: -40°C至+125°C
    - 噪声水平:
    - 低功耗模式下:24 nV RMS(1.17 SPS时,增益为128)
    - 中功耗模式下:20 nV RMS(2.34 SPS时,增益为128)
    - 全功耗模式下:23 nV RMS(9.4 SPS时,增益为128)
    - 数据输出率:
    - 全功耗模式:9.38 SPS到19,200 SPS
    - 中功耗模式:2.34 SPS到4800 SPS
    - 低功耗模式:1.17 SPS到2400 SPS
    - 电源电流: 最大功率模式下:930 µA(典型值)
    - 电源电流: 低功耗模式下:5 µA(最大值)
    - 参考电压漂移: 最大10 ppm/°C
    - 接口: 3线或4线串行接口,兼容SPI、QSPI、MICROWIRE和DSP
    - ESD防护: 4 kV
    - 封装形式: 32引脚LFCSP/24引脚TSSOP

    产品特点和优势


    AD7124-4具备多个低功耗模式,能够根据具体应用场景动态调整功耗以优化系统效率。它提供高达22个无噪声位的分辨率,支持多种滤波选项和自校准功能,适用于高精度信号采集场合。此外,其诊断功能有助于实现安全完整性等级(SIL)认证,增强系统可靠性。

    应用案例和使用建议


    应用案例
    AD7124-4可用于各种环境条件下的温度和压力测量。例如,在工厂自动化系统中,可以将其连接到传感器节点来收集准确的温度数据。在医疗健康监测设备中,它可以用来检测人体的血压变化。
    使用建议
    为了充分发挥AD7124-4的性能,建议进行细致的电路设计与布局,确保模拟信号路径的阻抗匹配,减少外界干扰。同时,应注意合理配置滤波器类型和参数,根据具体应用需求选择合适的滤波算法。

    兼容性和支持


    AD7124-4兼容标准的3线或4线串行接口协议,易于集成到现有的通信系统中。Analog Devices提供了详尽的技术文档和在线支持资源,包括编程指南、数据手册以及应用笔记,方便用户快速上手和故障排查。

    常见问题与解决方案


    1. 问题: 系统出现噪声问题。
    - 解决方法: 检查模拟输入端接地是否良好;调整数字滤波设置或选用更高阶的滤波模式。
    2. 问题: 转换结果不稳定。
    - 解决方法: 确认电源电压稳定;执行自校准程序;检查参考电压源是否有波动。
    3. 问题: 设备启动缓慢。
    - 解决方法: 进入低功耗模式并适当延长启动时间;或通过软件调整唤醒延时。

    总结和推荐


    AD7124-4是一款集成了多种特性的高性能ADC,尤其适合需要高精度、低噪声测量的场合。其多样的电源管理模式使得能够在保证性能的同时最大限度降低功耗。对于追求系统可靠性和精准度的应用项目来说,AD7124-4无疑是一个值得考虑的选择。强烈推荐在复杂控制系统和精密仪器设计中使用此款产品。

AD7124-4BCPZ-RL7参数

参数
分辨率 24bit
采样率 19.2Ksps
接口类型 SPI
电压-电源,模拟 ±1.8V,2.7V~3.6V
信噪比 88dB
输入类型 Differential,Single-Ended
位数 24
电压 - 电源,数字 1.65V~3.6V
架构 Sigma-Delta
通道数 4
长*宽*高 5mm*5mm*730μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AD7124-4BCPZ-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7124-4BCPZ-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7124-4BCPZ-RL7 AD7124-4BCPZ-RL7数据手册

AD7124-4BCPZ-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 58.0012
10+ ¥ 50.0991
50+ ¥ 41.0516
100+ ¥ 36.9105
库存: 7
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 58
