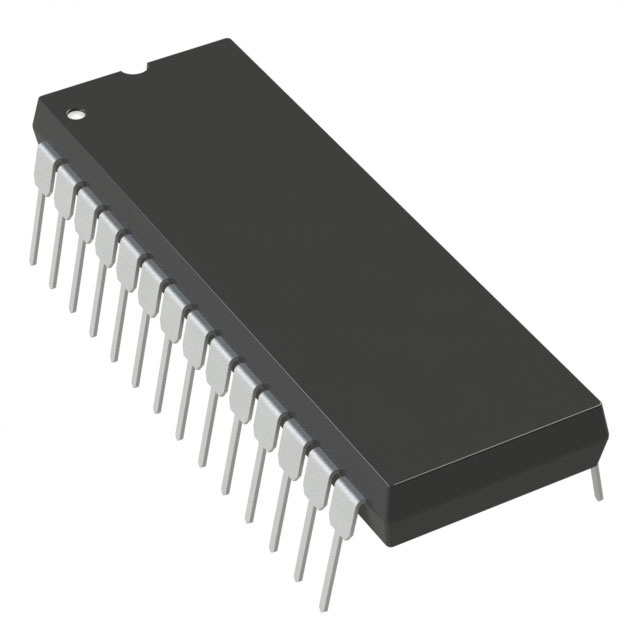

AD669AN

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±13.516.5 83dB 167kS/s 16bit 1 16 Parallel 并行 5V R-2R PDIP-28 通孔安装 37.4mm*15.24mm*6.35mm
供应商型号: CY-AD669AN
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD669AN

AD669AN概述


    产品简介


    AD669是一款完整的16位单片数模转换器(DAC),集成了电压参考和数字锁存器,可广泛应用于各种需要高精度和高性能的电子系统中。其主要功能包括高精度模拟输出、双缓冲锁存结构以消除数据偏移误差、以及宽温度范围内的单调性保证。AD669的主要应用领域涵盖信号发生器、工业自动化、测试测量设备及通信系统。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 | 16 | 16 | 16 | Bits |
    | 积分非线性误差 | -62 LSB | 61 LSB | 62 LSB | LSB |
    | 差分非线性误差 | -62 LSB | 61 LSB | 62 LSB | LSB |
    | 增益误差 | -0.15% | -0.10% | -0.10% | % of FSR |
    | 输出电压范围 | 0 V至+10 V | N/A | -10 V至+10 V| Volts |
    | 总谐波失真加噪声 (THD+N) | N/A | 0.009% | N/A | % |
    | 信噪比 (SNR) | N/A | 83 dB | N/A | dB |
    其他关键指标包括:微处理器兼容性、快速写入脉冲时间(40 ns)、极低的总谐波失真(0.009%)以及低功耗特性。

    产品特点和优势


    AD669以其卓越的技术指标脱颖而出,具备以下显著特点和优势:
    1. 高精度:具有±0.003%的最大积分非线性误差,确保了极高的线性度。
    2. 双缓冲锁存结构:消除了多DAC系统的数据偏移误差,实现了精确的同时更新。
    3. 宽温操作能力:在-40°C到+85°C范围内保持15位单调性,适用于恶劣环境。
    4. 低噪声与低失真:THD+N仅为0.009%,适合音频和其他对噪声敏感的应用。
    5. 兼容多种接口标准:支持TTL/LSTTL/5V CMOS等多种逻辑电平。
    这些特点使得AD669成为高性能DAC领域的理想选择,尤其在需要高精度、低噪声的场合表现出色。

    应用案例和使用建议


    AD669广泛应用于信号生成、工业自动化、测试仪器等领域。例如,在一个信号发生器设计中,AD669可以作为核心组件,提供精确的模拟信号输出。为了最大化其性能,建议:
    1. 使用合适的外部电阻来校准增益和偏置误差。
    2. 确保良好的电源去耦合以减少电源噪声的影响。
    3. 避免过载条件下的运行,特别是在大电流情况下需注意散热设计。

    兼容性和支持


    AD669与多种数字接口协议完全兼容,能够轻松集成到现有系统中。此外,制造商提供了详尽的技术文档和支持服务,包括产品选型指南、应用笔记和技术论坛,便于用户快速上手并解决实际问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查并调整零点和增益调节旋钮。 |
    | 输入数据未正确加载 | 确认CS、L1和LDAC信号连接无误。 |
    | 温度过高导致性能下降 | 使用散热片或其他冷却措施改善热管理。|

    总结和推荐


    AD669凭借其出色的分辨率、线性度和稳定性,成为一款极具竞争力的16位DAC产品。无论是从技术参数还是实际应用表现来看,它都非常适合需要高精度和可靠性要求较高的场景。强烈推荐在专业工程实践中采用此款产品。

AD669AN参数

参数
信噪比 83dB
位数 16
通道数 1
架构 R-2R
电压-电源,模拟 ±13.516.5
接口类型 Parallel
分辨率 16bit
电压 - 电源,数字 5V
采样率 167kS/s
输入类型 并行
长*宽*高 37.4mm*15.24mm*6.35mm
通用封装 PDIP-28
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
