LTC2473IMS#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 833sps 16bit 1 16 I²C Differential 2.7V~5.5V Sigma-Delta MSOP-12 贴片安装
供应商型号: LTC2473IMS#PBF
供应商: 期货订购
标准整包数: 1036

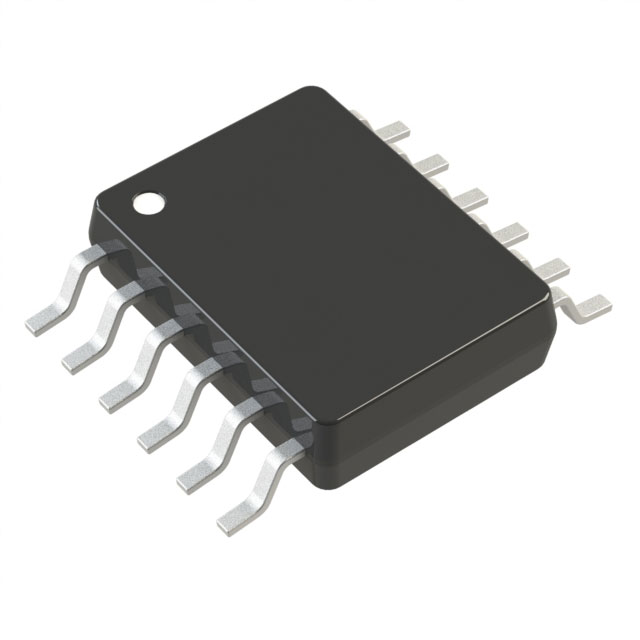

ANALOG DEVICES 模数转换器(ADC) LTC2473IMS#PBF

LTC2473IMS#PBF概述

    LTC2471/LTC2473 高精度16位I2C模数转换器技术手册

    产品简介


    LTC2471和LTC2473是Linear Technology公司推出的高精度16位模拟到数字转换器(ADC),它们具有集成的精密参考电压源和可选的208sps或833sps输出速率。这些器件采用单电源供电(2.7V至5.5V),通过I2C接口进行通信。LTC2471是单端输入设备,而LTC2473则为差分输入设备。这两款ADC适合用于多种应用场景,包括系统监测、环境监测、直接温度测量、仪器仪表、工业过程控制和数据采集等领域。

    技术参数


    - 分辨率:16位
    - 输出速率:208sps 或 833sps
    - 最大积分非线性(INL):±1 LSB
    - 失调误差:±1 mV
    - 增益误差:±0.01% 的满量程
    - 参考输出电压:1.25V(±10 ppm/°C 温度系数)
    - 供电电压范围:2.7V 至 5.5V
    - 供电电流:
    - 转换时:3.5mA(典型值)
    - 睡眠模式:2µA(最大值)
    - 参考负载调节:3.5 mV/mA
    - 参考输出噪声密度:30 nV/√Hz
    - 输入电流:50 nA
    - 抗混叠要求:由于大的过采样比(8,192 或 2,048),抗混叠要求放宽

    产品特点和优势


    - 高精度参考电压:内部集成的参考电压具有±10 ppm/°C的最大温度系数,确保长期稳定性和高精度。
    - 单端或差分输入选择:LTC2471支持单端输入,LTC2473支持差分输入,满足不同应用场景的需求。
    - 自动休眠功能:在一次转换完成后,ADC会自动进入休眠模式以降低功耗。
    - 小尺寸封装:提供12引脚3mm×3mm的DFN封装和MSOP-12封装,适用于空间受限的应用场合。

    应用案例和使用建议


    - 系统监测:可用于实时监测温度、湿度等环境参数。
    - 直接温度测量:可以用于直接测量温度变化。
    - 工业过程控制:适用于工业自动化中的传感器信号处理。
    - 数据采集:可用于工业数据采集系统,保证高精度的数据记录。
    使用建议:
    - 确保在转换过程中正确连接参考电容,这有助于提高系统的稳定性和精度。
    - 在设计电路时,要考虑到输入信号的极性,特别是对于差分输入的LTC2473而言。

    兼容性和支持


    LTC2471/LTC2473支持标准的I2C接口,可轻松集成到现有的I2C总线系统中。制造商提供了详尽的技术文档和支持服务,包括硬件设计指南和软件库,方便用户快速开发和部署。

    常见问题与解决方案


    - 问题:ADC在低温环境下表现不佳。
    解决办法:确认参考电压补偿电容的选择是否适当,确保温度系数匹配要求。
    - 问题:数据读取不准确。
    解决办法:检查是否有信号干扰或接地不良的情况,确保正确的信号传输路径和良好的接地。

    总结和推荐


    LTC2471/LTC2473凭借其高精度、低功耗、宽工作温度范围等特点,在各种应用场景中表现出色。对于需要高性能ADC的工业、环境监测和数据采集应用来说,是非常理想的选择。鉴于其广泛的兼容性和良好的技术支持,强烈推荐给那些需要在有限空间内实现高精度测量的工程团队。

LTC2473IMS#PBF参数

参数
通道数 1
信噪比 -
位数 16
输入类型 Differential
电压 - 电源,数字 2.7V~5.5V
架构 Sigma-Delta
接口类型 I²C
采样率 833sps
分辨率 16bit
电压-电源,模拟 2.7V~5.5V
通用封装 MSOP-12
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC2473IMS#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2473IMS#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2473IMS#PBF LTC2473IMS#PBF数据手册

LTC2473IMS#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1036+ ¥ 26.1568
2072+ ¥ 25.5136
3108+ ¥ 24.8704
库存: 2000
起订量: 1036 增量: 37
交货地:
最小起订量为:1036
合计: ¥ 27098.44
