LTC1276ACSW#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±5V,5V 70dB 300Ksps 12bit 1 12 Parallel Single-Ended 5V SAR SO-24 贴片安装
供应商型号: Y-LTC1276ACSW#PBF
供应商: 期货订购
标准整包数: 32
ANALOG DEVICES 模数转换器(ADC) LTC1276ACSW#PBF

LTC1276ACSW#PBF概述


    产品简介


    产品名称:LTC1273 / LTC1275 / LTC1276
    LTC1273、LTC1275和LTC1276是高精度、高速度的模拟到数字转换器(ADC),专为多种应用而设计。这些ADC具备出色的采样率和低功耗特性,适用于数据采集系统、数字信号处理、多路复用数据采集系统、音频处理和电信处理等领域。

    技术参数


    - 工作电源:单5V或±5V供电
    - 采样速率:最高300ksps
    - 功耗:典型值75mW
    - 内部参考电压:最大25ppm/°C温度系数
    - 输入范围:
    - LTC1273:0V至5V
    - LTC1275:±2.5V
    - LTC1276:±5V
    - 信号噪声比(S/N+D):70dB(Nyquist频率时)
    - 总谐波失真(THD):77dB(Nyquist频率时)
    - 内部同步时钟:无需外部时钟
    - 输入阻抗:高阻抗
    - 精度:
    - 有效位数:±1/2LSB INL和±3/4LSB DNL(A级)

    产品特点和优势


    1. 高集成度:集成了参考电压、采样保持电路和内部时钟,大大减少了外围电路的设计复杂性。
    2. 低功耗:典型功耗仅为75mW,适合便携式设备和电池供电的应用。
    3. 高精度:提供了±1/2LSB INL和±3/4LSB DNL的最大非线性误差,确保了高度的测量准确性。
    4. 宽工作温度范围:适用于工业应用中的各种环境条件。
    5. 易于使用:具有标准并行接口,可以方便地与微处理器和其他数字组件连接。

    应用案例和使用建议


    应用案例:
    - 数据采集系统:LTC1273/75/76可应用于各种数据采集系统,如传感器数据采集,可以实时获取高精度的模拟信号。
    - 通信处理:在电信系统中,用于处理和分析信号的动态范围。
    使用建议:
    - 确保供电稳定,避免电源纹波过大影响信号质量。
    - 在高速采集模式下,需注意采样时间,确保数据准确性。
    - 建议采用适当的去耦电容(如0.1µF陶瓷电容)和滤波电容(如10µF钽电容)以提高信号稳定性。

    兼容性和支持


    - 兼容性:LTC1273/75/76可以与其他电子元器件和设备兼容,如FIFO、DSP和微处理器。内置的标准并行接口使得连接更加便捷。
    - 支持:制造商提供详细的技术文档和应用指南,同时提供技术咨询和售后支持。

    常见问题与解决方案


    1. 问题:采样率不达标。
    - 解决办法:检查供电电压是否符合要求,确认时钟信号正常。
    2. 问题:输出数据异常。
    - 解决办法:检查时序控制信号(如CS、RD)是否正确设置,确认数据输出引脚(D11-D0)状态是否正常。
    3. 问题:功耗过高。
    - 解决办法:降低工作频率或检查外围电路是否存在不必要的能耗。

    总结和推荐


    LTC1273/75/76是一款高性能、多功能的模拟到数字转换器,非常适合于需要高精度、低功耗和快速响应速度的数据采集系统。其广泛的应用场景、易用性和优秀的技术支持使其在市场上具备很强的竞争力。总体而言,这是一款值得推荐的产品。对于需要进行高效、准确数据采集的工程师和研究人员来说,LTC1273/75/76将是理想的选择。

LTC1276ACSW#PBF参数

参数
架构 SAR
通道数 1
接口类型 Parallel
信噪比 70dB
电压-电源,模拟 ±5V,5V
位数 12
采样率 300Ksps
输入类型 Single-Ended
分辨率 12bit
电压 - 电源,数字 5V

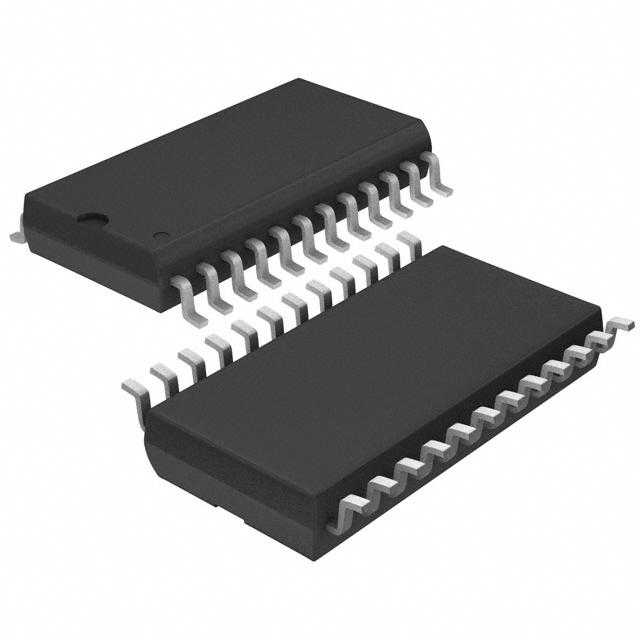

通用封装 SO-24
安装方式 贴片安装
零件状态 在售

LTC1276ACSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1276ACSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1276ACSW#PBF LTC1276ACSW#PBF数据手册

LTC1276ACSW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
