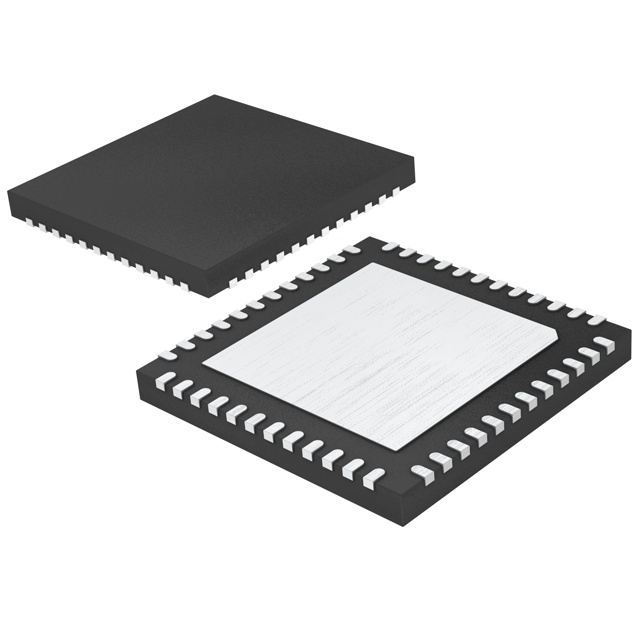

LTC2345HUK-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 91dB 200Ksps 16bit 8 16 LVDS,SPI,Serial Differential 5V SAR QFN-48 贴片安装
供应商型号: LTC2345HUK-16#PBF
供应商: 期货订购
标准整包数: 1040
ANALOG DEVICES 模数转换器(ADC) LTC2345HUK-16#PBF

LTC2345HUK-16#PBF概述


    产品简介


    LTC2345-16
    LTC2345-16是一款由Linear Technology设计并生产的高性能模拟数字转换器(ADC)。这款16位低噪声八通道同时采样逐次逼近寄存器(SAR)ADC,具有广泛的输入共模范围,适合多种信号链设计。LTC2345-16通过内部参考和缓冲器配置,可独立调整每通道的输入范围。它支持多种输入范围,如±4.096V、0V至4.096V、±2.048V、0V至2.048V等。此外,该器件还提供了SPI CMOS和LVDS两种串行接口选择,非常适合需要高精度和高速数据采集的应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 16 位 |
    | 输入范围 | ±4.096 ±0.5V | V |
    | 转换速率 | 200 1000 | ksps |
    | SNR | 85.6 91.0 | dB |
    | THD | -115 -95 | dB |
    | 工作温度范围 | -40 125 | °C |
    | 封装尺寸 | 7mm x 7mm |
    | 数字输出模式 | SPI LVDS

    产品特点和优势


    1. 多功能输入范围:LTC2345-16的每个通道可以单独配置为±4.096V、0V至4.096V、±2.048V、0V至2.048V等多种输入范围,灵活性强。
    2. 宽输入共模范围:拥有宽的输入共模电压范围和出色的共模抑制比(CMRR),适合各种复杂信号的直接数字化。
    3. 低噪声:提供±1.25 LSB的积分非线性误差(INL),无缺失代码,确保了高精度的测量结果。
    4. 高转换速率:能够以高达200ksps的速度进行转换,适用于高速数据采集系统。

    应用案例和使用建议


    应用案例
    LTC2345-16常用于工业过程控制、医疗成像和高性能数据采集等领域。例如,在医疗成像中,它可用于超声成像系统的信号处理部分,提供准确的图像质量。
    使用建议
    在使用LTC2345-16时,应注意电源管理和接地设计,确保稳定的电源供应和良好的接地以减少噪声干扰。此外,建议使用内部参考和缓冲器,以优化其性能和可靠性。

    兼容性和支持


    LTC2345-16支持SPI CMOS和LVDS两种串行接口,因此易于与其他微控制器和处理器集成。Linear Technology为该器件提供全面的技术支持,包括详尽的数据手册、应用程序指南和设计工具,确保用户能够轻松上手并充分发挥其潜力。

    常见问题与解决方案


    1. Q: 在高噪声环境下,如何保证LTC2345-16的精度?
    A: 建议使用适当的滤波器和稳压电路来降低电源噪声。此外,确保良好的接地设计,以进一步减少噪声干扰。
    2. Q: 如何正确配置LTC2345-16的工作参数?
    A: 参考数据手册中提供的配置指南,根据具体的应用需求调整输入范围、参考电压等参数。在调试过程中,可以利用制造商提供的设计工具进行辅助。

    总结和推荐


    LTC2345-16凭借其高精度、高速度和广泛的输入范围,在高速数据采集和高动态范围信号处理领域表现优异。该器件不仅适用于工业控制和医疗成像等专业领域,也能满足对数据质量和速度有较高要求的应用需求。鉴于其卓越的性能和广泛的应用前景,我们强烈推荐LTC2345-16作为高质量数据采集系统的首选ADC。
    欲了解更多详细信息,请访问官方网站:[www.linear.com/LTC2345-16](http://www.linear.com/LTC2345-16)。

LTC2345HUK-16#PBF参数

参数
输入类型 Differential
分辨率 16bit
电压-电源,模拟 5V
接口类型 LVDS,SPI,Serial
采样率 200Ksps
位数 16
架构 SAR
通道数 8
电压 - 电源,数字 5V
信噪比 91dB
通用封装 QFN-48
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC2345HUK-16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2345HUK-16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2345HUK-16#PBF LTC2345HUK-16#PBF数据手册

LTC2345HUK-16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
