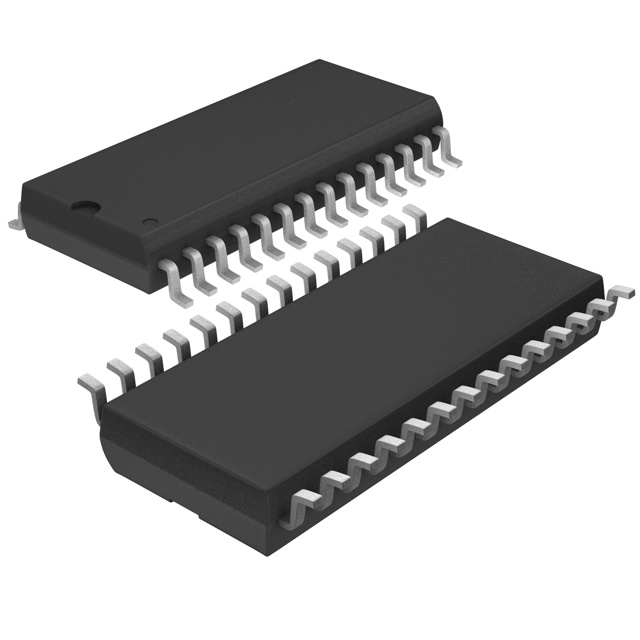

LTC1605AISW#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 30dB 100Ksps 16bit 1 16 Parallel Single-Ended 5V SAR SOIC-28 贴片安装 10.5mm(长度)*2mm(高度)
供应商型号: LTC1605AISW#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC1605AISW#PBF

LTC1605AISW#PBF概述

    LTC1605 16位100ksps采样ADC产品综述

    1. 产品简介


    LTC1605是一款由Linear Technology Corporation(现为Analog Devices)生产的高性能模拟数字转换器(ADC)。该器件能够在单5V电源下工作,且功耗仅为55mW(典型值)。LTC1605拥有16位分辨率、100ksps采样率,能够提供高精度的数字输出。这款ADC内置了采样保持电路、精密参考源、逐次逼近寄存器(SAR)和内部时钟,是一款易用性强的产品。

    2. 技术参数


    - 分辨率: 16位
    - 采样率: 100ksps
    - 输入范围: ±10V
    - 最大直流规格:
    - ±2.0LSB 内差非线性误差 (INL)
    - 在全温度范围内保证无丢失码
    - 信号噪声比 (SNR): 86dB(典型值)
    - 积分非线性 (INL): ±2.0LSB(最大值)
    - 全功率带宽: 275kHz
    - 电源电压: 4.75V 至 5.25V
    - 电源电流: 11mA 至 16mA
    - 功耗: 55mW 至 80mW
    - 工作温度范围:
    - LTC1605C: 0°C 至 70°C
    - LTC1605I: –40°C 至 85°C
    - 封装: 28-lead SSOP, 28-lead Plastic SO Wide, 28-lead PDIP

    3. 产品特点和优势


    - 低功耗: 单5V电源下仅消耗55mW(典型值),适合于便携式或电池供电的应用。
    - 高精度: 16位分辨率和±2.0LSB的INL保证了高精度测量。
    - 双参考源支持: 可以选择外部或内部参考源,提高了系统灵活性。
    - 内置功能: 集成了采样保持电路、精密参考源和内部时钟,简化了外部电路设计。
    - 高性能数字接口: 通过微处理器兼容的并行输出端口进行通信,易于与FIFO、DSP和微处理器集成。

    4. 应用案例和使用建议


    - 工业过程控制: 适用于需要高精度数据采集的应用场景。
    - 多路复用数据采集系统: 可以同时采集多个模拟信号,适用于多通道的数据采集需求。
    - 高速数据采集: 用于PC等设备的高速数据处理系统。
    - 数字信号处理: 适合作为前端模数转换模块,提高信号处理系统的整体性能。
    使用建议:
    - 输入模拟信号时,建议使用一个1000pF的电容来减少宽带噪声耦合。
    - 为了更好地驱动输入端,可以选择合适的运算放大器(例如LT1007)以确保输入信号的准确性和稳定性。
    - 注意采样保持时间(2μs)和数据有效延迟(8μs)的时间要求,以避免信号获取不充分导致的转换错误。

    5. 兼容性和支持


    - 兼容性: 与其他电子元器件如FIFO、DSP和微处理器兼容,易于集成到现有系统中。
    - 技术支持: 厂商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 如何确定电源电压和电流是否符合要求?
    - 解决方案: 检查产品数据表中的“电源要求”章节,确保电源电压在4.75V至5.25V之间,电流不超过16mA。
    - 问题2: 如何正确设置采样频率和采样时间?
    - 解决方案: 详细阅读数据表中的“定时特性”章节,确保转换时间和采样时间符合器件的要求。

    7. 总结和推荐


    LTC1605是一款功能强大的16位采样ADC,具备高精度、低功耗和易用性等特点。在工业过程控制、数据采集系统和数字信号处理等应用中表现出色。尽管价格可能相对较高,但其卓越的性能使其成为许多高端应用的理想选择。对于需要高精度和可靠性的应用场景,强烈推荐使用LTC1605。

LTC1605AISW#PBF参数

参数
分辨率 16bit
架构 SAR
通道数 1
接口类型 Parallel
采样率 100Ksps
电压-电源,模拟 5V
电压 - 电源,数字 5V
输入类型 Single-Ended
信噪比 30dB
位数 16
长*宽*高 10.5mm(长度)*2mm(高度)
通用封装 SOIC-28
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC1605AISW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1605AISW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1605AISW#PBF LTC1605AISW#PBF数据手册

LTC1605AISW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 550.056
10+ ¥ 500.9336
27+ ¥ 449.2475
108+ ¥ 403.1501
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 550.05
