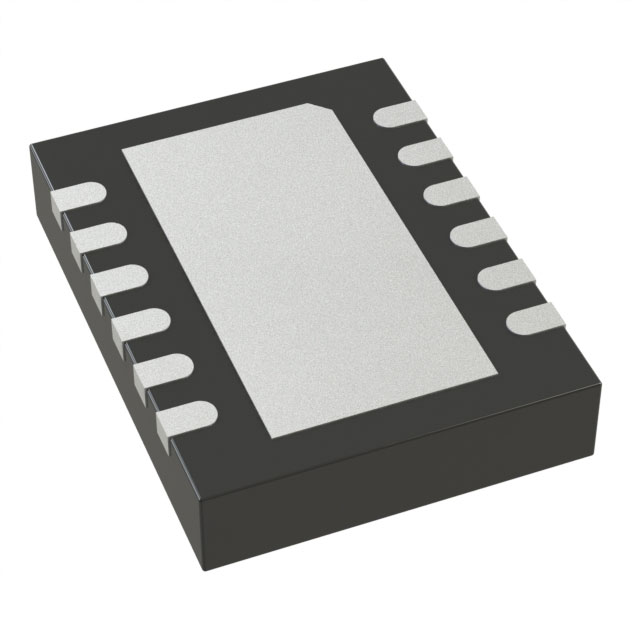

LTC2607CDE#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 16bit 2 16 I²C 2.7V~5.5V R-2R DFN-12 贴片安装 4mm*3mm*750μm
供应商型号: 4018066
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2607CDE#PBF

LTC2607CDE#PBF概述


    产品简介


    LTC2607/LTC2617/LTC2627 是三款双轨至双轨电压输出的数字模拟转换器(DAC),分别提供16位、14位和12位分辨率。这些芯片集成在12引脚DFN封装内,具备高性能的输出缓冲器,并保证单调性。它们主要用于提高单电源电压输出DAC的输出驱动能力和负载调节性能。产品通过I2C兼容串行接口进行通信,可以工作在标准模式(100kHz)和快速模式(400kHz)。每个通道均有一个异步DAC更新引脚(LDAC)用于独立控制各通道的更新时间。

    技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 分辨率 | 12/14/16 位
    | 差分非线性(DNL) | ±0.5 / ±1 / ±1 | LSB |
    | 积分非线性(INL) | ±1.5 / ±4 / ±5 / ±16 / ±19 / ±64 | LSB |
    | 输出驱动能力 | ±15 mA
    | 零标度误差 | 1 - 9 | mV |
    | 负载调节能力 | 0.02 - 0.5 | LSB/mA |
    | 静态电流(每通道) | 0.10 - 1.3 | mA |
    | 关断电流 | 1 | µA |
    | 电源电压范围 | 2.7 - 5.5 V

    产品特点和优势


    1. 高精度:支持12位、14位和16位分辨率,确保高精度的模拟信号输出。
    2. 低功耗:静态电流仅为0.10到1.3 mA,且在关断模式下可降至1 µA,适合移动通讯等低功耗应用。
    3. 强大的数据处理能力:400kHz的I2C接口速度支持高速数据传输,提高系统响应速度。
    4. 优良的温度性能:在-40°C到85°C的宽温范围内具有出色的稳定性。
    5. 抗干扰能力:内置滤波电路,提供高达-80 dB的电源抑制比。

    应用案例和使用建议


    这些DAC芯片适用于各种应用场景,如移动通讯、过程控制和工业自动化等领域。例如,在过程控制系统中,可以通过设置不同的LDAC引脚来独立控制各通道的更新时间,以满足多点同时测量的需求。
    使用建议:
    - 在设计时考虑系统噪声,特别是在高频环境下使用时,需要外接去耦电容。
    - 确保I2C总线在400kHz时的数据保持时间和建立时间满足要求,以防止数据丢失或误读。
    - 在高电流负载情况下,需要注意负载调节能力的变化,确保输出信号的稳定性和准确性。

    兼容性和支持


    LTC2607/LTC2617/LTC2627 兼容标准的I2C协议,支持多种地址选择,方便与其他I2C接口的设备进行互连。制造商提供了详尽的技术文档和支持服务,用户可以在Linear Technology的官方网站获取相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | DAC输出不稳定 | 检查供电电压和接地是否正常 |
    | 温度变化影响大 | 确认外围电路的热设计,增加散热措施 |
    | I2C通信失败 | 确认I2C总线速率和波形是否符合规范 |
    | 零标度误差较大 | 校准零标度点 |

    总结和推荐


    LTC2607/LTC2617/LTC2627是一款高度集成的、性能卓越的DAC芯片,广泛适用于各种需要高精度、低功耗的应用场合。其紧凑的封装形式和强大的性能指标使其在市场上具备较强的竞争力。如果你需要一个可靠、灵活且高效的DAC解决方案,LTC2607/LTC2617/LTC2627无疑是一个理想的选择。

LTC2607CDE#PBF参数

参数
接口类型 I²C
通道数 2
输入类型 -
分辨率 16bit
电压 - 电源,数字 2.7V~5.5V
信噪比 -
位数 16
采样率 -
电压-电源,模拟 2.7V~5.5V
架构 R-2R
长*宽*高 4mm*3mm*750μm
通用封装 DFN-12
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2607CDE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2607CDE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2607CDE#PBF LTC2607CDE#PBF数据手册

LTC2607CDE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
