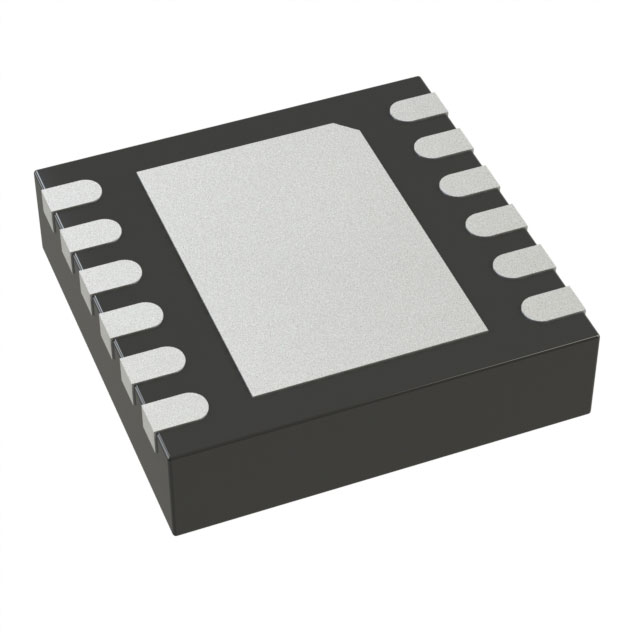

LTC2472IDD#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 833sps 16bit 1 16 SPI Differential 2.7V~5.5V Sigma-Delta DFN-12 贴片安装
供应商型号: LTC2472IDD#PBF
供应商: 期货订购
标准整包数: 1089
ANALOG DEVICES 模数转换器(ADC) LTC2472IDD#PBF

LTC2472IDD#PBF概述

    LTC2470/LTC2472 16-Bit Analog-to-Digital Converters

    1. 产品简介


    LTC2470 和 LTC2472 是由 Linear Technology 生产的高性能 16 位模拟到数字转换器(ADC),它们集成了高精度参考电压并提供可选的 208sps 或 833sps 输出速率。这两款转换器都采用了单电源供电,范围从 2.7V 到 5.5V,并通过 SPI 接口进行通信。LTC2470 是单端输入,而 LTC2472 是差分输入,这两种配置满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 | 16 Bit|
    | 内部参考电压 | 1.247| 1.25 | 1.253| V |
    | 参考电压温度系数 | ±2 ±5 | ppm/°C |
    | 模拟输入电压范围 | 0 | VREF V |
    | 转换时间 | 0.8 | 1 | 1.2 | ms |
    | 功耗(转换时) | 2.5 | 3.5 | 5 | mA |
    | 睡眠功耗 | 0.2 | 2 | 1500 | µA |

    3. 产品特点和优势


    - 集成高精度参考电压:LTC2470 和 LTC2472 集成了一个内部参考电压,其温度漂移仅为 2ppm/°C,初始准确度为 0.1%。
    - 灵活的输出速率选择:用户可以设置 208sps 或 833sps 的输出速率,以适应不同的应用需求。
    - 低功耗:在转换过程中功耗为 3.5mA,睡眠模式下功耗仅为 2µA。
    - 小尺寸封装:采用 12 引脚的 DFN 3mm × 3mm 或 MSOP 封装,适合空间受限的应用。
    - 无延迟采样:采用了独特的输入采样方案,大幅降低了平均输入电流,适用于多路复用应用。

    4. 应用案例和使用建议


    这些转换器适用于多种应用场景,例如系统监控、环境监测、直接温度测量、仪器仪表和工业过程控制等。例如,在环境监测系统中,LTC2470/LTC2472 可以用来监测温度、湿度和气体浓度。为了提高系统的稳定性和可靠性,建议在 REFOUT 引脚上连接一个 0.1µF 的电容来改善参考电压的稳定性。

    5. 兼容性和支持


    LTC2470/LTC2472 支持与多种微控制器和嵌入式系统的 SPI 接口通信,便于集成到现有的设计中。Linear Technology 提供全面的技术支持和文档资源,包括详细的规格书和应用笔记,帮助用户更好地理解和使用这些转换器。

    6. 常见问题与解决方案


    - 问题: 为什么设备在低温环境下性能不稳定?
    - 解决方案: 确保 REFOUT 引脚上的电容值不超过 0.1µF,并且所有相关引脚均已正确接地,以确保参考电压的稳定性。
    - 问题: 设备在睡眠模式下的功耗仍然较高。
    - 解决方案: 检查电路板布局,确保所有未使用的引脚均被设置为高阻态,以减少功耗。

    7. 总结和推荐


    LTC2470 和 LTC2472 是市场上领先的 16 位 ADC,具备高精度、低功耗和灵活配置等特点,非常适合需要高性能模拟到数字转换的应用场景。对于追求高精度和可靠性的用户来说,强烈推荐使用这两款转换器。通过正确的应用和维护,它们能够显著提升系统的性能和效率。

LTC2472IDD#PBF参数

参数
采样率 833sps
位数 16
输入类型 Differential
分辨率 16bit
通道数 1
电压-电源,模拟 2.7V~5.5V
接口类型 SPI
电压 - 电源,数字 2.7V~5.5V
架构 Sigma-Delta
信噪比 -
通用封装 DFN-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC2472IDD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2472IDD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2472IDD#PBF LTC2472IDD#PBF数据手册

LTC2472IDD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1089+ ¥ 26.4202
2178+ ¥ 25.7485
3267+ ¥ 25.0768
库存: 4000
起订量: 1089 增量: 121
交货地:
最小起订量为:1089
合计: ¥ 28771.59
