首页  >  产品百科  >  AD5516ABC-1

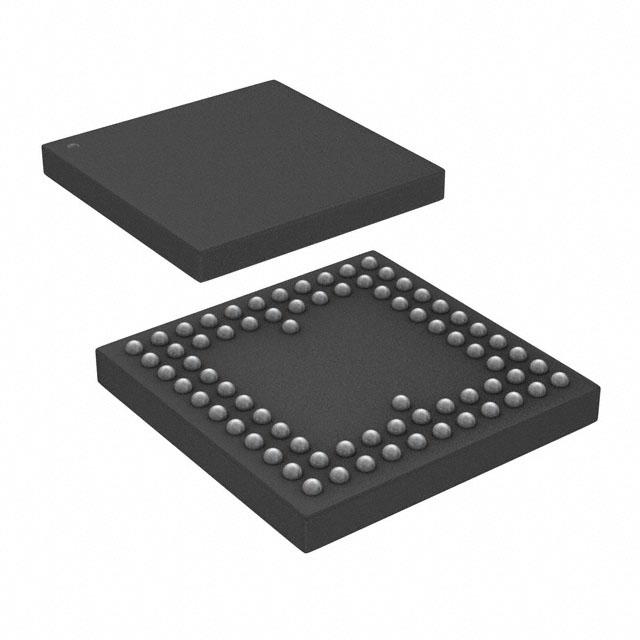

AD5516ABC-1

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±4.75V~15.75V,5V 12bit 12 DSP,SPI 2.7V~5.25V String DAC BGA 贴片安装 12mm*12mm*1.1mm
供应商型号: AD5516ABC-1-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD5516ABC-1

AD5516ABC-1概述

    # AD5516 16通道12位电压输出DAC技术手册解析

    产品简介


    AD5516 是一款由 Analog Devices 公司生产的多通道电压输出数模转换器(DAC),具有高集成度和优异的性能。该芯片包含16个独立的12位DAC通道,并且通过增量模式可实现14位分辨率。它适用于多种应用领域,包括仪表、自动测试设备、光学网络以及工业控制系统等。AD5516具备低功耗特性,并兼容标准的SPI、QSPI和MICROWIRE接口协议。
    主要功能
    - 支持16通道同时操作
    - 拥有12位或通过增量/减量模式达到14位分辨率
    - 增加模式下支持单调响应
    - 可选输出电压范围为±2.5V、±5V或±10V
    应用领域
    - 水平设置
    - 仪器仪表
    - 自动化测试设备
    - 光通信网络
    - 工业自动化控制
    - 数据采集系统
    - 低成本输入输出接口

    技术参数


    以下是AD5516的关键技术规格:
    | 参数 | 值 |

    | 分辨率 | 12位 |
    | 最大积分非线性(INL) | ±2 LSB |
    | 最大差分非线性(DNL) | ±1/0.3 LSB |
    | 增量/减量步长 | ±0.25 LSB典型值 |
    | 输出温度系数 | 10 ppm/°C典型值 |
    | 输出阻抗 | 0.5Ω典型值 |
    | 输出电压范围(三种型号) | ±2.5V、±5V、±10V |
    其他关键指标包括:电源电流 IDD 和 ISS 均为 5mA 最大,支持高达 20MHz 的时钟频率,以及工业级的工作温度范围(-40°C 至 +85°C)。

    产品特点和优势


    AD5516 的主要特点使其在市场上具有显著的竞争优势:
    - 高集成度:在一个紧凑的74引脚CSPBGA封装内集成了16个DAC通道。
    - 低功耗设计:适合需要高效能与节能的应用场合。
    - 精准度:保证了单调性和精确的电压调节能力。
    - 灵活配置:可通过不同模式选择来适应多种具体需求。
    应用案例与使用建议
    在实际应用中,AD5516经常被用来进行精密电压调整任务。例如,在医疗成像设备中用于控制激光强度;或者在工业监控系统里作为模拟信号发生器的一部分。为了更好地发挥其潜力,用户应该确保所有连接正确无误,并遵循推荐的操作条件以避免不必要的误差。
    对于那些希望进一步优化系统性能的企业来说,可以考虑结合外部滤波电路来减少噪声干扰,同时利用增量/减量模式获取更高的精度。
    兼容性与支持
    AD5516 与常见的串行通信协议如 SPI、QSPI 和 MICROWIRE 等完全兼容,这意味着它可以轻松集成到现有的电子系统之中。此外,Analog Devices 提供了详尽的技术文档和支持服务,帮助开发者快速上手并解决问题。
    常见问题解答
    以下是一些常见的用户疑问及其解决方案:
    - 问: 如何启动设备?
    答: 将RESET引脚拉低即可重新初始化所有寄存器状态。
    - 问: 如果出现数据异常怎么办?
    答: 首先检查供电电压是否符合要求;其次确认连接线路没有松动或错误接线。
    - 问: 能否长时间保持关闭状态?
    答: 当 PD 引脚被置为高电平时,所有 DAC 将进入休眠模式,并保持高阻抗输出。
    总结与推荐
    综上所述,AD5516 是一款功能强大且易于使用的多通道DAC芯片,特别适合于需要高性能、低功耗及良好稳定性的场合。无论是从集成度还是性价比角度来看,这款产品都值得高度评价。如果您正在寻找一款能够满足复杂工程项目需求的理想解决方案,则强烈建议您将AD5516纳入考量范围之内。

AD5516ABC-1参数

参数
通道数 -
信噪比 -
电压-电源,模拟 ±4.75V~15.75V,5V
接口类型 DSP,SPI
分辨率 12bit
采样率 -
电压 - 电源,数字 2.7V~5.25V
架构 String DAC
位数 12
输入类型 -
长*宽*高 12mm*12mm*1.1mm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

AD5516ABC-1厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5516ABC-1数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD5516ABC-1 AD5516ABC-1数据手册

AD5516ABC-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
