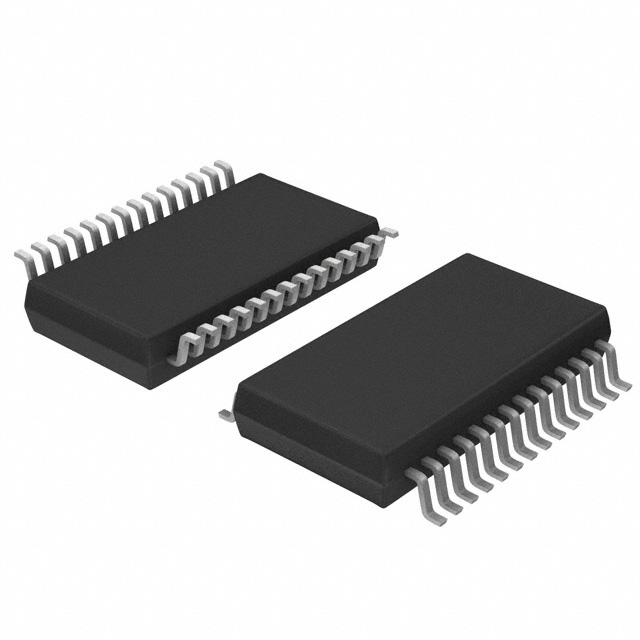

LTC2404IG#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 7.5sps 24bit 4 24 SPI Single-Ended 2.7V~5.5V Sigma-Delta SSOP-28 贴片安装 2mm(高度)
供应商型号: LTC2404IG#PBF
供应商: 期货订购
标准整包数: 47
ANALOG DEVICES 模数转换器(ADC) LTC2404IG#PBF

LTC2404IG#PBF概述

    LTC2404/LTC2408:四/八通道24位超低功耗ΔΣ模数转换器

    产品简介


    LTC2404/LTC2408是Linear Technology Corporation推出的四通道和八通道24位模数转换器(ADC),专为需要高精度和低功耗的应用而设计。这些芯片采用Delta-Sigma调制技术,提供无延迟数字滤波,适用于多路复用场景。其主要功能包括支持可编程带通滤波以抑制50Hz或60Hz干扰、宽输入范围(-12.5%到112.5%的参考电压)以及对过载和欠载的平滑处理能力。LTC2404/LTC2408具有高性能的模拟前端,支持SPI和MICROWIRE协议,可用于各种工业控制、称重仪表、温度测量及数据分析应用。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | –0.125 × VREF 到 1.125 × VREF |
    | 参考电压范围 | 0.1V 至 VCC |
    | 供电电压 | 2.7V 至 5.5V |
    | 最大分辨率 | 24位无丢失码 |
    | 积分非线性误差 | 4ppm/VREF |
    | 偏移误差 | ±0.5ppm/VREF |
    | 满量程误差 | 4ppm/VREF |
    | 工作温度范围 | 商业级(0°C 至 70°C)、工业级(-40°C 至 85°C) |
    | 数据输出时间 | 130.66ms 至 163.20ms |

    产品特点和优势


    1. 高精度:全量程误差仅为4ppm,积分非线性误差仅为4ppm/VREF,确保信号无失真传递。
    2. 无延迟响应:支持单周期数字滤波,适合多路复用的实时应用场景。
    3. 低功耗:典型功耗仅200µA,支持自动关机模式以进一步节省电能。
    4. 扩展输入范围:支持-12.5%至112.5%参考电压范围,轻松应对传感器信号漂移问题。
    5. 集成内部振荡器:无需外部组件即可实现稳定工作频率,降低系统复杂度。

    应用案例和使用建议


    LTC2404/LTC2408广泛应用于多个领域:
    - 工业过程控制:在精密测量场合,可与压力传感器、热电偶等配合使用。
    - 称重系统:通过调整输入电压范围适应称重传感器输出,消除偏移问题。
    - 温度测量:支持直接输入热电偶信号,减少信号调理电路设计复杂性。
    使用建议:
    1. 将模拟输入接地引脚通过短路径连接到地平面,避免噪声耦合。
    2. 在VCC和GND之间添加10μF钽电容和0.1μF陶瓷电容,优化电源纹波。
    3. 外部参考电压的选择需匹配应用需求,参考电压过高可能限制输入范围。

    兼容性和支持


    LTC2404/LTC2408支持SPI和MICROWIRE协议,兼容大多数主流微控制器。此外,Linear Technology提供详尽的技术文档和软件支持工具,方便开发者快速完成系统集成。

    常见问题与解决方案


    1. 问题:偏移误差过大
    解决方案:检查参考电压是否稳定,调整外围电容配置以优化性能。
    2. 问题:满量程信号失真
    解决方案:确认输入电压是否超出规定范围,调整VREF至最佳值。
    3. 问题:多路复用切换延迟明显
    解决方案:启用内部振荡器模式,保证无延迟转换。

    总结和推荐


    LTC2404/LTC2408是一款高精度、低功耗且易于集成的24位ADC芯片,特别适合工业控制、医疗设备及精密测量场景。凭借出色的性能和可靠性,我们强烈推荐在需要高精度数据采集的项目中选用此款产品。如果您正在寻找一款能够在严苛环境下可靠工作的ADC,LTC2404/LTC2408无疑是一个理想选择。

LTC2404IG#PBF参数

参数
架构 Sigma-Delta
位数 24
接口类型 SPI
采样率 7.5sps
分辨率 24bit
电压-电源,模拟 2.7V~5.5V
通道数 4
输入类型 Single-Ended
电压 - 电源,数字 2.7V~5.5V
信噪比 -
长*宽*高 2mm(高度)
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2404IG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2404IG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2404IG#PBF LTC2404IG#PBF数据手册

LTC2404IG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
47+ ¥ 98.4426
200+ ¥ 96.0416
500+ ¥ 93.6405
库存: 47
起订量: 141 增量: 47
交货地:
最小起订量为:47
合计: ¥ 4626.8
直接购买
加入购物车
