AD7291BCPZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.8V~3.6V 71dB 22.22Ksps 12bit 9 12 I²C Single-Ended 2.8V~3.6V SAR 贴片安装 4mm*4mm*750μm
供应商型号: 4016463
供应商: 海外现货
标准整包数: 1

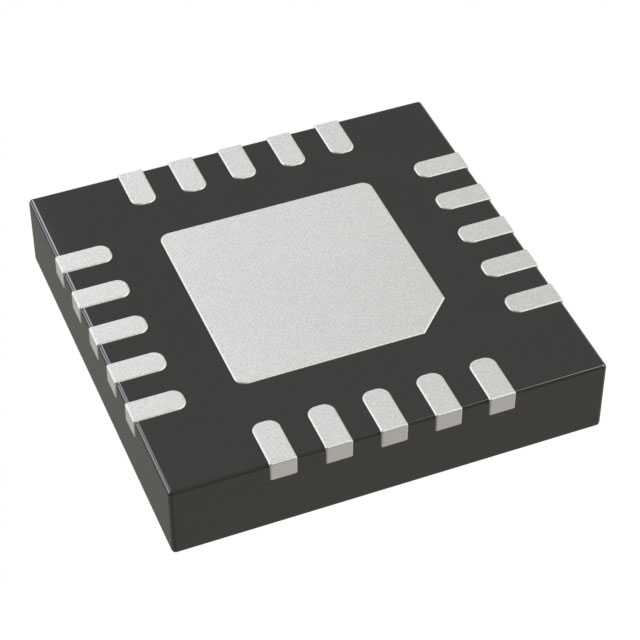

ANALOG DEVICES 模数转换器(ADC) AD7291BCPZ

AD7291BCPZ概述

    AD7291 技术手册

    1. 产品简介


    AD7291 是一款由Analog Devices生产的12位逐次逼近型模数转换器(ADC),具备集成温度传感器。它适用于电信、过程控制和工业控制等多种应用系统中。该产品的主要功能包括:高精度的温度测量、多种工作模式、以及与I²C接口的兼容性。

    2. 技术参数


    - 基本参数
    - 分辨率: 12位
    - 接口类型: I²C
    - 模拟输入范围: 0 V至2.5 V
    - 温度传感器精度: ±1°C (典型值)
    - 内部基准电压: 2.5 V
    - 电源电压: 2.8 V至3.6 V
    - 逻辑电压: VDRIVE = 1.65 V至3.6 V
    - 工作温度范围: -40°C至+125°C
    - 性能参数
    - 动态性能: 信噪比 (SNR) 71 dB
    - 总谐波失真 (THD): -80 dB
    - 无杂散动态范围 (SFDR): -100 dB
    - 电源抑制比 (PSRR): -96 dB
    - 通道间隔离: 85 dB
    - 工作模式
    - 自动循环模式: 每50 μs进行一次转换
    - 命令模式: 每次I²C写操作触发一次转换
    - 功耗
    - 正常模式: 10.4 mW (3 V, 3 V)
    - 静态模式: 11.9 mW (3 V, 3 V)
    - 省电模式: 1.1 μW (25°C)
    - 封装
    - 20引脚LFCSP

    3. 产品特点和优势


    - 内置温度传感器: 提供0.25°C的高精度温度测量,适用于各种工业环境。
    - 低功耗: 在不转换时自动进入省电模式,实现最高功效。
    - I²C兼容接口: 支持标准和快速模式,方便与各种设备互联。
    - 高精度ADC: 提供12位的分辨率和高信噪比。
    - 序列器工作模式: 可以按预编程顺序进行通道转换,提高灵活性。

    4. 应用案例和使用建议


    - 应用案例:
    - 过程控制系统: AD7291可用来监测工业过程中的温度和电压,确保稳定运行。
    - 电信基础设施: 监控电信设备的温度和电压,确保高效运行。
    - 使用建议:
    - 在工业环境中使用时,建议配置可靠的温度监测系统,以应对极端温度变化。
    - 在高精度应用中,建议采用低阻抗源驱动模拟输入,以减少失真和噪声干扰。

    5. 兼容性和支持


    - 兼容性:
    - AD7291与大多数支持I²C协议的设备兼容。
    - 可以与其他低功耗微控制器和处理器配合使用。
    - 支持:
    - Analog Devices提供详尽的技术文档和在线技术支持。
    - 提供软件工具帮助用户进行系统集成和调试。

    6. 常见问题与解决方案


    - Q: 转换过程中出现异常噪音
    - A: 检查模拟输入引脚是否有过多的外部噪声干扰,建议增加滤波电容或降低模拟输入频率。

    - Q: 无法正确读取温度传感器
    - A: 确认温度传感器的配置是否正确,检查VREF是否在正常范围内。

    7. 总结和推荐


    AD7291 是一款高性能、多功能的模数转换器,具有内置温度传感器,适合在各种工业和过程控制应用中使用。其低功耗、高精度和易用性使其在市场上具备很强的竞争力。总体来说,AD7291是一个值得推荐的产品,尤其适用于需要精确测量和控制的应用场合。

AD7291BCPZ参数

参数
采样率 22.22Ksps
接口类型 I²C
电压 - 电源,数字 2.8V~3.6V
架构 SAR
信噪比 71dB
通道数 9
电压-电源,模拟 2.8V~3.6V
分辨率 12bit
位数 12
输入类型 Single-Ended
长*宽*高 4mm*4mm*750μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AD7291BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7291BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7291BCPZ AD7291BCPZ数据手册

AD7291BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 110.4489
10+ ¥ 81.3907
25+ ¥ 61.4322
100+ ¥ 61.1158
250+ ¥ 60.7868
500+ ¥ 60.4577
1000+ ¥ 60.1287
库存: 30
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 813.9
直接购买
加入购物车
