首页  >  产品百科  >  AD5541ABCPZ-1-RL7

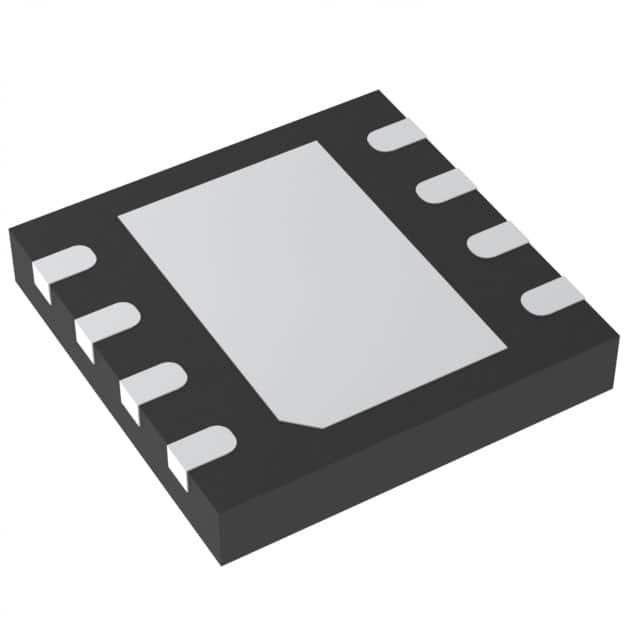

AD5541ABCPZ-1-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 92dB 1MS/s 16bit 1 16 DSP,SPI 2.7V~5.5V R-2R 贴片安装,黏合安装 3mm*3mm*750μm
供应商型号: CY-AD5541ABCPZ-1-RL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD5541ABCPZ-1-RL7

AD5541ABCPZ-1-RL7概述

    AD5541A 16-Bit Serial-Input Voltage Output DAC 技术手册概述

    产品简介


    AD5541A 是一款单通道、16位、串行输入、未缓冲电压输出数字模拟转换器(DAC),可单电源2.7V至5.5V供电。它广泛应用于自动测试设备、精密源测量仪器、数据采集系统、医疗设备、航空航天仪器和通信基础设施设备等领域。

    技术参数


    - 分辨率: 16位
    - 绝对精度: ±1 LSB(A级)
    - 增益误差温度系数: ±0.1 ppm/°C
    - 零码误差温度系数: ±0.05 ppm/°C
    - 输出噪声谱密度: 11.8 nV/√Hz
    - 最大功耗: 0.825 mW
    - 工作温度范围: -40°C 至 +125°C
    - 接口: SPI、QSPI、MICROWIRE 和 DSP 兼容

    产品特点和优势


    1. 高精度: 16位分辨率,无需调整即可达到±1 LSB的绝对精度。
    2. 宽工作电压范围: 支持2.7V至5.5V的单电源供电。
    3. 低噪声: 输出噪声谱密度仅为11.8 nV/√Hz。
    4. 低漂移: 温度漂移仅0.05 ppm/°C。
    5. 紧凑封装: 提供3mm x 3mm的小型封装选择(LFCSP 和 MSOP)。

    应用案例和使用建议


    - 自动测试设备: AD5541A 的高精度和快速响应时间使其适用于自动测试设备中的精准信号发生器。
    - 医疗仪器: 高信噪比(SNR)和低噪声特性使其适用于需要高精度的医疗设备中。
    - 数据采集系统: 可以通过SPI等接口方便地集成到数据采集系统中。
    使用建议:
    - 在多通道系统中,使用LDAC引脚同步更新多个DAC。
    - 考虑添加外部去耦电容以进一步降低噪声。

    兼容性和支持


    - AD5541A 与 SPI/QSPI/MICROWIRE/DSP 接口标准兼容。
    - 厂商提供技术支持,包括电路设计指南和参考设计文档,帮助用户更好地集成和调试。

    常见问题与解决方案


    - 问题: DAC输出始终为零。
    - 解决方法: 检查VDD 和 VREF 电压是否正常;确保芯片选择信号(CS)被正确拉低。
    - 问题: 输出噪声过大。
    - 解决方法: 确保电路板设计合理,增加电源和参考电压的去耦电容,减小接地回路。

    总结和推荐


    AD5541A是一款高精度、低功耗、高性能的16位DAC,适用于各种高精度需求的应用场景。其出色的稳定性和低噪声特性,使它成为许多工业控制和精密测量系统的理想选择。强烈推荐在对精度要求高的应用中使用此产品。

AD5541ABCPZ-1-RL7参数

参数
电压-电源,模拟 2.7V~5.5V
接口类型 DSP,SPI
信噪比 92dB
通道数 1
输入类型 -
电压 - 电源,数字 2.7V~5.5V
位数 16
分辨率 16bit
架构 R-2R
采样率 1MS/s
长*宽*高 3mm*3mm*750μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AD5541ABCPZ-1-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5541ABCPZ-1-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD5541ABCPZ-1-RL7 AD5541ABCPZ-1-RL7数据手册

AD5541ABCPZ-1-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.648 ¥ 87.2749
库存: 22
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.27
直接购买
加入购物车
