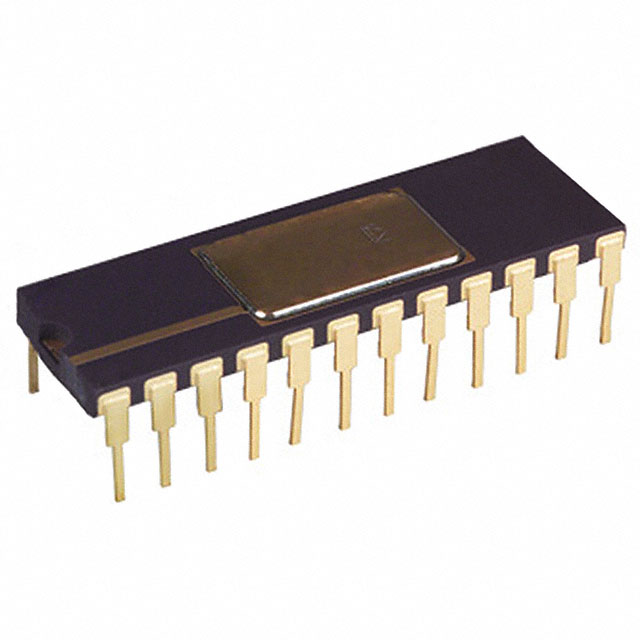

AD565ATD/883B

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 12bit 1 Parallel Current Steering DIP 通孔安装
供应商型号: Y-AD565ATD/883B
供应商: 期货订购
标准整包数: 29
ANALOG DEVICES 模数转换器(ADC) AD565ATD/883B

AD565ATD/883B概述

    AD565A/AD566A 高速12位单芯片数字模拟转换器

    产品简介


    AD565A和AD566A是高精度高速数字模拟转换器(DAC),提供单芯片解决方案。这两款器件集成了先进的模拟电路设计,能够在低功耗的情况下实现高速转换。它们主要用于需要高精度、高速度的工业控制系统、测试设备以及信号处理应用中。

    技术参数


    - 分辨率:12位
    - 电流输出:未调零:0.8mA(AD566A)
    - 输出电阻:6kΩ到10kΩ
    - 电压范围:-1.5V到+10V
    - 精度误差:±1/2 LSB(典型值)
    - 温度系数:零漂移为2ppm/°C,增益漂移为10ppm/°C
    - 全量程切换时间:30ns
    - 功耗:AD566A最大功耗为180mW;AD565A最大功耗为225mW
    - 供电要求:+11.4V至+16.5V直流电源;-11.4V至-16.5V直流电源

    产品特点和优势


    1. 高速性能:两款型号都具备卓越的高速性能,AD565A的最大转换时间为250ns,AD566A的最大转换时间为350ns。
    2. 温度稳定性:内置激光校准的温度补偿技术,保证全温度范围内的线性和单调性。
    3. 低功耗:AD566A的功耗仅为180mW,而AD565A的功耗也仅为225mW。
    4. 宽输入范围:具有宽泛的输入电压范围,能够适应多种应用场景。

    应用案例和使用建议


    AD565A和AD566A广泛应用于高速数据采集系统、工业控制系统、医学成像设备等领域。在应用过程中,需要注意以下几点:
    1. 选择合适的电源电压:确保电源电压满足器件的工作要求,避免过压损坏器件。
    2. 正确接地:遵循接地规则,将参考地和功率地分开连接,以减少噪声干扰。
    3. 负载匹配:根据具体应用需求,选择合适的负载电阻和电容,以确保输出信号的稳定性和准确性。

    兼容性和支持


    AD565A和AD566A与标准的TTL或CMOS逻辑接口兼容,适用于各种数字电路。Analog Devices提供了全面的技术支持,包括详细的使用手册、样品申请和技术咨询。此外,这两种型号还提供了军事级版本,符合MIL-STD-883标准,适合在恶劣环境下使用。

    常见问题与解决方案


    1. 电源噪声干扰:建议采用稳压电源并增加去耦电容,以降低电源噪声对输出信号的影响。
    2. 温度漂移:选择高精度版本的器件(如AD565AKD、AD566AKD),这些版本的温度漂移系数较低,可以提高系统的稳定性和可靠性。
    3. 输出信号失真:可以通过调整外部负载电阻来优化输出信号波形,使其更接近理想的正弦波。

    总结和推荐


    AD565A和AD566A凭借其出色的性能、高度的灵活性和广泛的应用范围,在高速数据转换领域具有很高的市场竞争力。我们强烈推荐使用这两款器件,特别是对于需要高速、高精度和稳定性的应用场景。通过遵循正确的使用方法和注意事项,可以充分发挥它们的优势,提升整体系统的性能。

AD565ATD/883B参数

参数
通道数 1
采样率 -
分辨率 12bit
架构 Current Steering
信噪比 -
电压 - 电源,数字 -
位数 -
接口类型 Parallel
电压-电源,模拟 -
输入类型 -
32.51mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

AD565ATD/883B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD565ATD/883B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD565ATD/883B AD565ATD/883B数据手册

AD565ATD/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
