LTC1414CGN#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±5V 78dB 2.2Msps 14bit 1 14 Parallel Differential,Single-Ended 5V SAR SSOP-28 贴片安装,黏合安装 1.75mm(高度)
供应商型号: Q-LTC1414CGN#TRPBF
供应商: 国内现货
标准整包数: 0

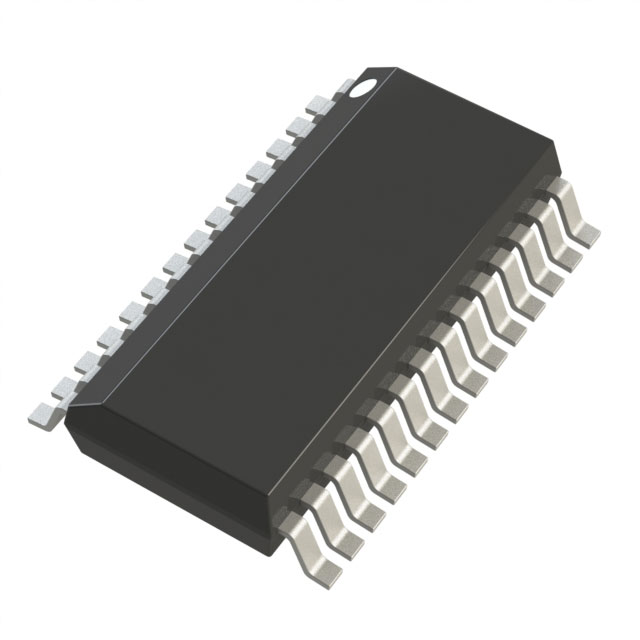

ANALOG DEVICES 模数转换器(ADC) LTC1414CGN#TRPBF

LTC1414CGN#TRPBF概述


    产品简介


    LTC1414是一款高性能14位2.2兆次采样每秒(Msps)的逐次逼近寄存器模数转换器(ADC)。它广泛应用于电信、数字信号处理、多路复用数据采集系统、高速数据采集和频谱分析等领域。LTC1414的主要功能是将模拟信号转换为数字信号,具有高动态范围的采样保持电路和精密参考电压,且无需外部组件。

    技术参数


    - 采样率:2.2 Msps
    - 输入范围:±2.5V
    - 参考电压:2.5V
    - 电源电压:±5V
    - 功耗:175mW(±5V供电)
    - 分辨率:14位
    - 有效位数:最高可达14位
    - 信噪比(S/(N+D)):100kHz输入时为80dB,奈奎斯特频率输入时为78dB
    - 总谐波失真(THD):100kHz输入时为–95dB,奈奎斯特频率输入时为–83dB
    - 无杂散动态范围(SFDR):100kHz输入时为95dB,奈奎斯特频率输入时为84dB
    - 互调失真(IMD):fIN1=29.37kHz, fIN2=32.446kHz时为–86dB
    - 满功率带宽:40MHz
    - 全线性带宽:S/(N+D)≥74dB时为3MHz
    - 封装:28引脚窄体SSOP封装

    产品特点和优势


    1. 高精度:LTC1414具有14位分辨率,能够提供高精度的模拟到数字转换,适合对精度要求极高的应用场合。
    2. 高动态范围:内置高动态范围的采样保持电路,可以实现优秀的信号保真度。
    3. 低功耗:仅需175mW的功耗,适用于便携式和电池供电设备。
    4. 宽带宽:全线性带宽高达3MHz,适用于高频信号的采集。
    5. 易用性:具有微处理器兼容的14位并行输出端口,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 电信设备:用于数字信号处理,如在移动通信基站中进行信号解码。
    - 多路复用数据采集系统:在工业控制系统中采集多个传感器的数据。
    使用建议
    - 噪声抑制:由于LTC1414具有高信噪比,可应用于对噪声敏感的应用场合。
    - 接地设计:在接地上要注意减小共模噪声的影响,可以通过增加电容来滤波。

    兼容性和支持


    LTC1414采用标准的28引脚窄体SSOP封装,容易与其他电子元器件和设备连接。制造商提供了详细的技术文档和全面的支持服务,以确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题1:如何正确设置电源电压?
    - 解决方案:确保电源电压在±5V范围内,避免超过绝对最大额定值。
    - 问题2:如何避免干扰噪声?
    - 解决方案:使用旁路电容来滤除噪声,并确保良好的接地设计。

    总结和推荐


    LTC1414是一款高性能、高精度的模数转换器,适合应用于需要高精度和低功耗的场合。它的高动态范围、低功耗和易用性使其成为众多应用的理想选择。强烈推荐在电信、数字信号处理和其他对精度和性能要求较高的领域使用此产品。

LTC1414CGN#TRPBF参数

参数
信噪比 78dB
通道数 1
电压 - 电源,数字 5V
电压-电源,模拟 ±5V
采样率 2.2Msps
位数 14
分辨率 14bit
架构 SAR
输入类型 Differential,Single-Ended
接口类型 Parallel
长*宽*高 1.75mm(高度)
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC1414CGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1414CGN#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1414CGN#TRPBF LTC1414CGN#TRPBF数据手册
