AD7538KNZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: Analog Devices 14 位数模转换器, 单通道, 并行接口, 24引脚, 667ksps
供应商型号: CY-AD7538KNZ
供应商: Avnet
标准整包数: 1

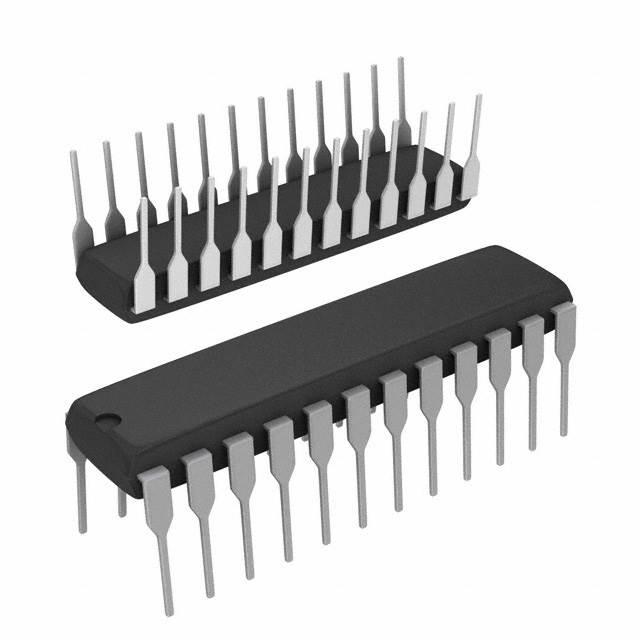

ANALOG DEVICES 模数转换器(ADC) AD7538KNZ

AD7538KNZ概述

    LC2 MOS Microprocessor-Compatible 14-Bit DAC: AD7538

    产品简介


    AD7538是一款由Analog Devices公司设计的14位单片CMOS数字模拟转换器(DAC)。该芯片采用激光修整薄膜电阻以确保优秀的线性度,特别适用于微处理器控制系统、数字音频和高精度伺服控制等应用。AD7538能够提供优异的全温度范围单调性保证,并且通过双缓冲输入端口实现高速并行加载,使其成为现有12位系统向更高分辨率升级的理想选择。

    技术参数


    - 分辨率: 14位
    - 相对精度: ±1 LSB (典型值)
    - 全标度误差: ±1 LSB (典型值)
    - 增益温度系数: ±2 ppm/°C (典型值)
    - 输出泄漏电流: 20 nA (最大值)
    - 输入电阻: 3.5 kΩ (最小值), 10 kΩ (最大值)
    - 工作电压: VDD = 11.4 V 至 15.75 V, VSS = -200 mV 至 -500 mV
    - 功耗: IDD = 4 mA (最大值)

    产品特点和优势


    1. 全温度范围内单调性: 无论是在工业级还是扩展级温度范围内,AD7538都保证了单调性。
    2. 低成本: 可以作为现有12位系统的经济高效升级方案。
    3. 小型封装: 采用了紧凑的24引脚DIP和SOIC封装,节省空间。
    4. 低输出泄漏电流: 能够在高温环境下维持低泄漏电流,提高可靠性。
    5. 宽电源容差: 设备可在+12 V至+15 V的电源电压范围内正常工作,具有±5%的容差。

    应用案例和使用建议


    AD7538广泛应用于各种控制和测量环境中,特别是在高温度环境中。例如,在数字音频系统中,可以用于生成和调节音频信号;在微处理器控制系统中,可以实现精确的数字到模拟转换。建议在进行高精度应用时,确保所有输入信号的上升和下降时间都在10%到90%之间,并且保持参考电压稳定。

    兼容性和支持


    AD7538支持与大多数微处理器的速度兼容,并且可以接受TTL或CMOS逻辑电平输入。在与不同类型的微处理器如8086和MC68000接口时,可直接连接。制造商提供了详尽的技术支持和文档,包括应用提示和电路图,以帮助用户快速上手。

    常见问题与解决方案


    - 问题: 设备在高温下输出泄漏电流过大。
    - 解决方案: 将VSS引脚接地电压设置为负值,以减少泄漏电流。
    - 问题: 数字信号传输不稳定。
    - 解决方案: 确保数字信号的上升和下降时间符合标准,并检查输入信号的电压水平是否正确。

    总结和推荐


    综上所述,AD7538凭借其全温度范围的单调性、紧凑的设计和良好的兼容性,在微处理器控制系统和其他需要高精度转换的应用中表现出色。考虑到其出色的性价比和强大的支持体系,强烈推荐使用AD7538作为12位系统向更高分辨率升级的理想选择。无论是从成本还是性能方面考虑,AD7538都是一个值得信赖的选择。

AD7538KNZ参数

参数
通道数 1
采样率 667kS/s
信噪比 -
接口类型 Parallel
分辨率 14bit
输入类型 -
位数 14
电压-电源,模拟 11.4V~15.75V
架构 R-2R
电压 - 电源,数字 11.4V~15.75V
长*宽*高 31.75mm*6.35mm*3.3mm
通用封装 PDIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

AD7538KNZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7538KNZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7538KNZ AD7538KNZ数据手册

AD7538KNZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.459 ¥ 325.6249
库存: 3531
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 325.62
直接购买
加入购物车
