LTC2333HLX-18#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 7.5V~38V 96.4dB 800Ksps 18bit 8 18 LVDS,Serial Differential 4.75V~5.25V SAR QFP 贴片安装
供应商型号: CY-LTC2333HLX-18#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2333HLX-18#PBF

LTC2333HLX-18#PBF概述

    LTC2333-18:高性能18位差分输入模拟信号采集解决方案

    产品简介


    LTC2333-18是一款由ADI公司推出的18位低噪声8通道多路复用逐次逼近寄存器(SAR)模数转换器(ADC)。该ADC配备了缓冲差分输入,具备宽共模电压范围和皮安级别的输入,可以灵活配置接受各种类型的输入信号。LTC2333-18广泛应用于工业过程控制、测试测量、可编程逻辑控制器等领域。

    技术参数


    - 输入类型:8通道缓冲差分输入,宽共模电压范围
    - 分辨率:18位
    - 采样率:最高800ksps
    - 电源电压:VCC:7.5V至38V;VEE:-16.5V至0V
    - 温度范围:C级:0°C至70°C;I级:-40°C至85°C;H级:-40°C至125°C
    - 工作环境:-65°C至150°C

    产品特点和优势


    LTC2333-18的主要特点包括:
    - 高输入阻抗(>1000 GΩ),适用于高阻抗传感器
    - 宽输入共模电压范围,能够处理±10.24V的差分信号
    - 出色的信噪比(SNR)和总谐波失真(THD),典型值分别为96.4dB和-110dB
    - 低功耗,典型功耗为268mW

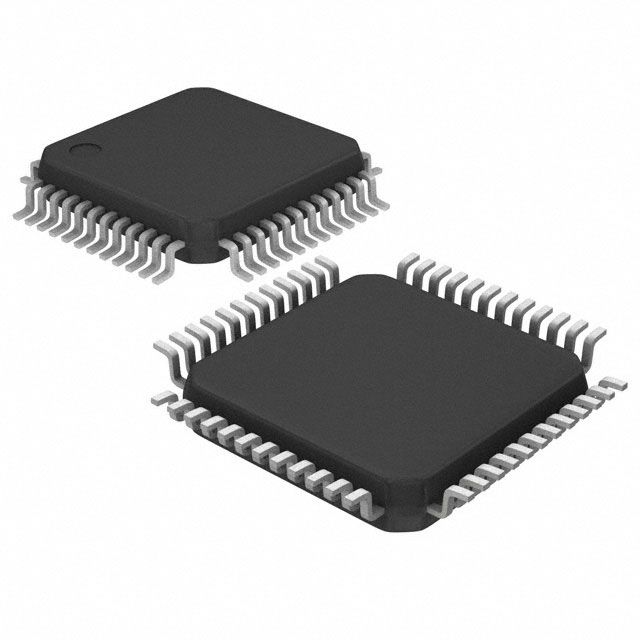

    - 小巧封装,采用48引脚LQFP封装,尺寸为7mm x 7mm

    应用案例和使用建议


    - 直接传感器测量:适合用于各种工业传感器的数据采集。
    - 工业过程控制:可用于过程控制中的精密测量。
    - 测试测量:适用于实验室环境下的高精度测量需求。
    使用建议:
    - 在设计电路时,应注意电源的稳定性和去耦电容的合理布置,以确保ADC的正常工作。
    - 使用外部参考电压源时,需要考虑温度系数的影响,以提高测量的准确性。

    兼容性和支持


    LTC2333-18支持CMOS和LVDS两种串行接口,可与多种微处理器和FPGA兼容。ADI公司提供了详细的文档和技术支持,包括参考设计和评估板,便于用户快速上手。

    常见问题与解决方案


    - Q: 如何选择合适的电源电压?
    - A: 确保电源电压在推荐范围内,VCC:7.5V至38V,VEE:-16.5V至0V。
    - Q: 如何避免输入过载?
    - A: 使用适当的外部保护电路,如齐纳二极管,以防止输入信号超出规定范围。
    - Q: 如何降低功耗?
    - A: 通过调整采样率或进入节能模式(Nap Mode或Power Down Mode)来降低功耗。

    总结和推荐


    LTC2333-18是一款具有卓越性能的18位ADC,适用于各种高精度数据采集应用。其独特的软跨度(SoftSpan)输入配置和宽动态范围使得它成为处理各种复杂信号的理想选择。总体而言,推荐使用LTC2333-18来满足高精度和低功耗的应用需求。

LTC2333HLX-18#PBF参数

参数
电压 - 电源,数字 4.75V~5.25V
电压-电源,模拟 7.5V~38V
位数 18
通道数 8
采样率 800Ksps
接口类型 LVDS,Serial
信噪比 96.4dB
架构 SAR
分辨率 18bit
输入类型 Differential
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC2333HLX-18#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2333HLX-18#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2333HLX-18#PBF LTC2333HLX-18#PBF数据手册

LTC2333HLX-18#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
