LTC1290CCSW#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V,±5V 73.3dB 50Ksps 12bit 8 12 SPI Differential,Single-Ended 5V,±5V SAR SO-20 贴片安装,黏合安装
供应商型号: LTC1290CCSW#TRPBF
供应商: 期货订购
标准整包数: 1000

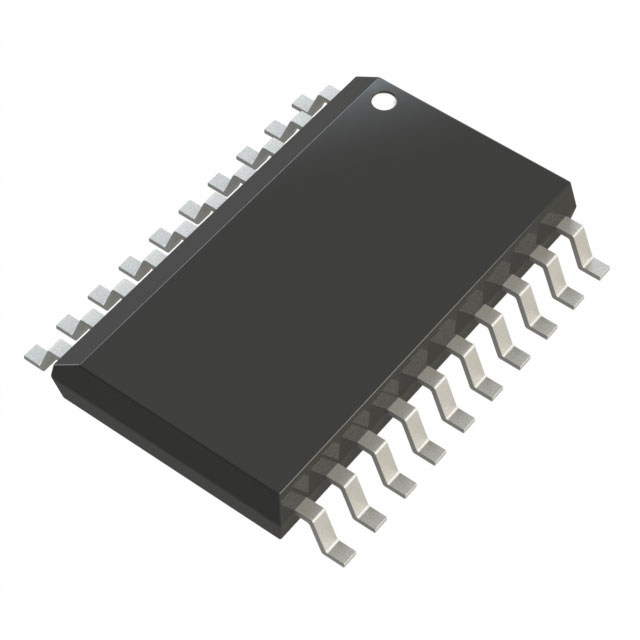

ANALOG DEVICES 模数转换器(ADC) LTC1290CCSW#TRPBF

LTC1290CCSW#TRPBF概述


    产品简介


    LTC1290 是一款高性能的数据采集系统,集成了串行I/O逐次逼近式模数转换器(ADC)。它采用LTCMOS开关电容技术,可实现12位单极性或11位带符号双极性ADC转换。LTC1290 配备了8通道输入多路复用器,支持单端输入或差分输入(或两者组合)。该产品具有内置采样保持电路,适用于所有单端输入通道。LTC1290 可以在低功耗模式下通过串行字关闭电源,非常适合需要低功耗的应用场合。其串行I/O接口与工业标准全双工串行接口兼容,可实现MSB或LSB优先数据传输,并自动提供二进制补码输出编码。该器件可在多种微处理器的串行端口和并行端口直接通信,支持50kHz的最大吞吐率。

    技术参数


    - 分辨率:12位
    - 通道数量:8通道
    - 最大吞吐率:50kHz
    - 功耗:最高500mW(注1)
    - 操作温度范围:LTC1290BC, LTC1290CC, LTC1290DC: 0°C 至 70°C;LTC1290BI, LTC1290CI, LTC1290DI: -40°C 至 85°C
    - 输入电压范围:(V–)- 0.3V至VCC + 0.3V
    - 输入时钟频率:VCC=5V时,最大为2.0MHz
    - 转换时间:最大13μs(全温范围)

    产品特点和优势


    LTC1290 的独特之处在于其高精度、高分辨率和广泛的操作温度范围。它的多功能性和低功耗特性使其成为各种应用的理想选择,特别是在需要精确数据采集的工业自动化和测量设备中。此外,该产品的快速转换时间和灵活的数据长度编程功能增加了其市场竞争力。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制系统:LTC1290 被用于需要高精度和稳定性的工业自动化设备中,如工厂自动化控制系统。
    2. 传感器数据采集系统:LTC1290 可以高效地采集来自多个传感器的数据,用于环境监测、医疗诊断等领域。
    使用建议
    - 确保电源电压稳定且符合推荐值,以避免数据错误。
    - 注意引脚之间的连接关系,特别是模拟地(AGND)和数字地(DGND)的连接。
    - 在进行数据传输时,要确保芯片选择(CS)信号的设置时间足够长,以避免响应延迟。

    兼容性和支持


    LTC1290 支持四线接口,可以直接连接到大多数微处理器的串行端口和并行端口。制造商提供了详细的技术支持和文档,用户可以在需要时获得帮助。

    常见问题与解决方案


    1. 问题:电源电流过高
    - 解决方法:检查负载电路,确保负载电流不超过规定值。
    2. 问题:输出数据不稳定
    - 解决方法:确保参考电压稳定,并减少输入信号的噪声。

    总结和推荐


    LTC1290 是一款高性能的数据采集系统,具有高分辨率、高精度和宽操作温度范围等特点。它在工业自动化和传感器数据采集领域有着广泛的应用前景。鉴于其多功能性和易于集成的特点,强烈推荐将其应用于需要高精度数据采集的项目中。

LTC1290CCSW#TRPBF参数

参数
分辨率 12bit
输入类型 Differential,Single-Ended
架构 SAR
电压 - 电源,数字 5V,±5V
通道数 8
采样率 50Ksps
接口类型 SPI
信噪比 73.3dB
位数 12
电压-电源,模拟 5V,±5V
通用封装 SO-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC1290CCSW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1290CCSW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1290CCSW#TRPBF LTC1290CCSW#TRPBF数据手册
