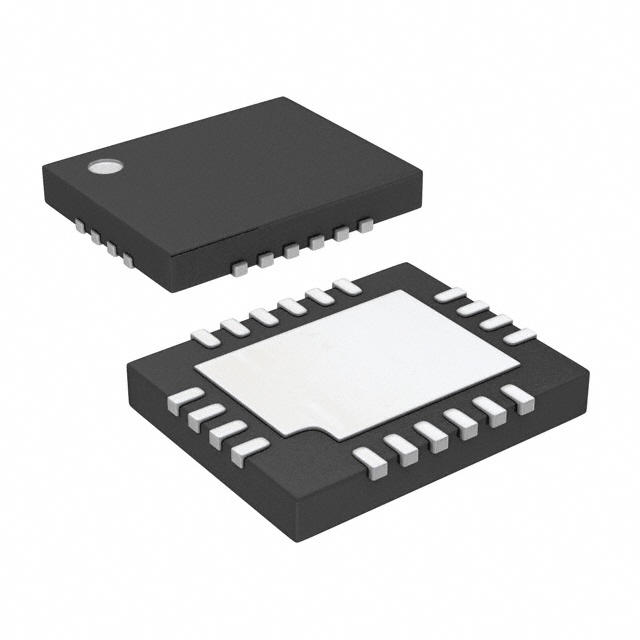

LTC2656BCUFD-L16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 16bit 8 16 SPI 2.7V~5.5V QFN 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: LTC2656BCUFD-L16#PBF
供应商: 期货订购
标准整包数: 1022
ANALOG DEVICES 模数转换器(ADC) LTC2656BCUFD-L16#PBF

LTC2656BCUFD-L16#PBF概述


    产品简介


    LTC2656 是一款高性能八通道16位/12位基准电压为10ppm/°C的数字模拟转换器(DAC),适用于多种工业自动化和通信应用。该器件具有高精度集成参考电压,可确保单调性,且具有出色的温度稳定性。其广泛应用于移动通信、过程控制与工业自动化、仪器仪表、自动测试设备、汽车等领域。

    技术参数


    - 输出范围:内部参考电压模式下2.5V/4.096V,外部参考电压模式下最高为两倍外部参考电压。
    - 电源电压:2.7V至5.5V(LTC2656-L型号);4.5V至5.5V(LTC2656-H型号)。
    - 分辨率:16位或12位。
    - 积分非线性误差(INL):最大±4LSB(16位);最大±12LSB(16位)。
    - 差分非线性误差(DNL):最大±0.5LSB(16位);最大±1LSB(12位)。
    - 绝对最大额定值:供电电压(VCC):-0.3V至6V;CS/LD、SCK、SDI、LDAC、CLR、REFLO:-0.3V至6V;VOUTA至VOUTH:-0.3V至Min(VCC + 0.3V, 6V)。
    - 存储温度范围:-65°C至150°C。
    - 最大接点温度:150°C。
    - 引脚配置:采用20引脚塑料TSSOP封装和20引脚QFN封装。

    产品特点和优势


    - 高精度:最大积分非线性误差仅为±4LSB,确保了极高的精度和可靠性。
    - 超低串扰:小于1nV·s的串扰性能,在多个DAC通道之间提供了卓越的隔离度。
    - 温度稳定性:10ppm/°C的最大参考电压温度系数,保证了温度变化下的性能稳定。
    - 快速响应:高达50MHz的时钟速率,确保了高速数据传输和转换能力。
    - 多功能控制:支持异步LDAC更新和内部/外部参考选择,增加了设计灵活性。

    应用案例和使用建议


    - 工业自动化:LTC2656可用于各种需要高精度、低噪声、宽温域的应用,如过程控制和电机控制。
    - 通信设备:在无线通信系统中作为信号调理的关键组件,确保信号质量。
    - 汽车电子:在复杂的汽车电气系统中,LTC2656可以用于传感器数据采集和执行器控制。
    使用建议:
    - 在使用LTC2656时,需注意引脚配置和电气特性,确保正确连接和电源供应。
    - 考虑到高精度要求,尽量保持模拟信号路径的干净,避免引入噪声。

    兼容性和支持


    - 封装选项:提供20引脚塑料TSSOP封装和20引脚QFN封装两种选项,方便不同应用需求。
    - 制造商支持:Linear Technology公司提供详尽的技术文档和支持服务,包括参考设计和测试报告。

    常见问题与解决方案


    1. 问:LTC2656的最大接点温度是多少?
    - 答:最大接点温度为150°C,需要注意的是,连续运行温度不应超过此值,否则可能影响设备寿命。

    2. 问:如何选择合适的封装?
    - 答:根据应用场合选择合适的小型封装,20引脚塑料TSSOP和20引脚QFN封装均适用于空间受限的应用。

    总结和推荐


    LTC2656是一款高度集成的高精度DAC,具备出色的性能和广泛的适用性。其高精度、低温漂、快速响应和多功能控制等特点使其成为工业自动化、通信设备和汽车电子领域的理想选择。对于需要高精度信号处理的应用,LTC2656是一个值得推荐的解决方案。无论是复杂的数据采集系统还是精密的传感器网络,LTC2656都能提供可靠的支持。
    综上所述,我强烈推荐LTC2656作为高端工业和通信设备的理想选择。

LTC2656BCUFD-L16#PBF参数

参数
采样率 -
分辨率 16bit
信噪比 -
架构 -
电压-电源,模拟 2.7V~5.5V
接口类型 SPI
通道数 8
电压 - 电源,数字 2.7V~5.5V
位数 16
输入类型 -
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC2656BCUFD-L16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2656BCUFD-L16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2656BCUFD-L16#PBF LTC2656BCUFD-L16#PBF数据手册

LTC2656BCUFD-L16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
