LTC1272-8ACSW#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 72dB 250Ksps 12bit 1 12 Parallel Single-Ended 5V SAR SOIC-24 贴片安装
供应商型号: Q-LTC1272-8ACSW#PBF
供应商: 期货订购
标准整包数: 32

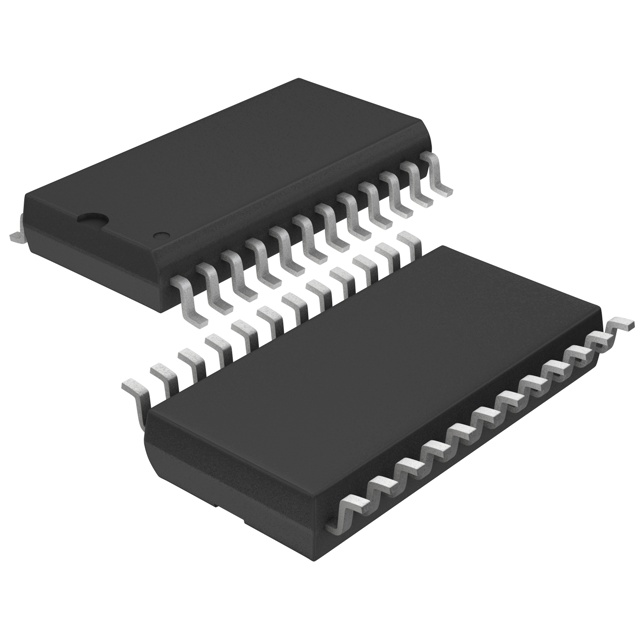

ANALOG DEVICES 模数转换器(ADC) LTC1272-8ACSW#PBF

LTC1272-8ACSW#PBF概述


    产品简介


    LTC1272概述
    LTC1272是一款高性能的12位模数转换器(ADC),具有3µs的转换时间和250kHz的采样率。它采用行业标准的AD7572引脚布局,但在速度、集成度及单电源操作方面提供了明显的优势。该芯片利用LTBiCMOS™开关电容技术,实现了高速12位ADC与快速精确的采样保持器及精密参考电压的高效组合。LTC1272特别适用于高速数据采集、数字信号处理(DSP)、多路复用数据采集系统及单电源系统的场合。
    应用领域
    - 高速数据采集
    - 数字信号处理
    - 多路复用数据采集系统
    - 单电源系统
    - 1024点FFT,fS=250kHz,fIN=10kHz

    技术参数


    核心参数
    - 分辨率:12位
    - 转换时间:3µs 和 8µs
    - 采样率:高达250kHz
    - 输入电压范围:0V 至 5V
    - 电源电压:单5V供电
    - 功耗:典型值为75mW
    - 精度:全温度范围内无丢失代码
    工作条件
    - 温度范围:0°C至70°C
    - 存储温度:-65°C至150°C
    - 引脚温度:焊接时最高可达300°C

    产品特点和优势


    主要优势
    1. 兼容性强:与AD7572引脚兼容,便于替换升级。
    2. 单电源操作:无需负电源,简化系统设计。
    3. 高精度:提供2.42V参考输出,保证内部参考电压的稳定。
    4. 高速度:3µs快速转换时间,满足高速数据采集需求。
    5. 低功耗:典型功耗仅75mW,适合便携式及低功耗设备。

    应用案例和使用建议


    典型应用场景
    LTC1272可用于需要高速、高精度的数据采集系统。例如,在声学测试设备中,需要将模拟声音信号转换为数字信号,以便进行进一步的数据处理。
    使用建议
    1. 时钟同步:为获得最佳模拟性能,确保时钟(CLK IN)和控制输入(RD和CS)同步,且转换开始至少与最近的CLK IN边沿间隔40ns。
    2. 滤波器设计:在前端添加合适的抗混叠滤波器,避免采样过程中引入不必要的噪声。

    兼容性和支持


    兼容性
    - 支持8位和12位并行总线接口。
    - 可以通过晶体或外部时钟驱动。
    厂商支持
    - 线性科技公司(Linear Technology)提供全面的技术支持,包括详细的规格书、应用指南和技术支持热线。

    常见问题与解决方案


    常见问题及解决方案
    1. 转换时间不稳定
    - 解决方案:检查时钟源频率是否符合要求,时钟信号是否正确连接到CLK IN引脚。
    2. 参考电压不准确
    - 解决方案:检查参考电压输出是否在规范范围内,必要时调整外围电路。

    总结和推荐


    综合评估
    LTC1272凭借其12位分辨率、3µs快速转换时间和250kHz采样率,成为高速数据采集的理想选择。它的单电源操作简化了系统设计,低功耗使其适用于便携式设备。此外,与AD7572引脚兼容使得替换和升级更加容易。
    推荐
    鉴于LTC1272在速度、精度和易用性方面的卓越表现,强烈推荐用于需要高速、高精度数据采集的应用场景。

LTC1272-8ACSW#PBF参数

参数
输入类型 Single-Ended
电压-电源,模拟 5V
分辨率 12bit
接口类型 Parallel
电压 - 电源,数字 5V
位数 12
通道数 1
采样率 250Ksps
信噪比 72dB
架构 SAR
通用封装 SOIC-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1272-8ACSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1272-8ACSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1272-8ACSW#PBF LTC1272-8ACSW#PBF数据手册
