首页  >  产品百科  >  LTC2306CDD#PBF

LTC2306CDD#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 500Ksps 12bit 12 SPI Differential,Single-Ended 5V SAR DFN 贴片安装
供应商型号: LTC2306CDD#PBF
供应商: 期货订购
标准整包数: 1089

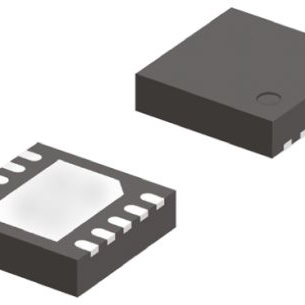

ANALOG DEVICES 模数转换器(ADC) LTC2306CDD#PBF

LTC2306CDD#PBF概述


    产品简介


    LTC2302/LTC2306 是由Linear Technology Corporation(现为Analog Devices, Inc.的一部分)开发的低噪声、高速模拟数字转换器(ADC)。这两款产品提供单通道(LTC2302)和双通道(LTC2306)版本,适用于多种电子系统中的信号采集任务。它们的主要功能是将模拟输入信号转换为数字信号,可以广泛应用于工业过程控制、电机控制、加速度计测量、便携式电池供电仪器以及隔离或远程数据采集系统中。

    技术参数


    - 分辨率:12位
    - 采样率:500千样本每秒 (ksps)
    - 噪声水平:信噪比 (SNR) 达到73.2dB,信纳比 (SINAD) 达到72.8dB
    - 电源电压范围:单个5V电源供电
    - 功耗:在500ksps时为14mW,在1ksps时仅为70µW
    - 工作温度范围:C级 (0°C 到 70°C),I级 (-40°C 到 85°C)
    - 内部时钟:具有内部转换时钟
    - 接口:SPI/MICROWIRE兼容的串行接口
    - 输出电压范围:0V至4.096V(单极性),±2.048V(双极性)
    - 外部参考电压范围:2.7V 至 5.25V

    产品特点和优势


    LTC2302/LTC2306的主要优势在于其超低噪声和高精度。这两款ADC采用全差分采样保持电路,能够有效降低共模噪声,确保了高性能的应用需求。此外,由于其非常低的功耗和紧凑的封装尺寸(10针3x3mm DFN),使得这些ADC非常适合于电池供电的便携式设备,或者需要高集成度的隔离或远程数据采集系统。产品还支持软件可选的单极性或双极性输入范围,进一步增加了其在不同应用场景中的灵活性。

    应用案例和使用建议


    应用案例
    - 工业过程控制:LTC2302/LTC2306可用于实时监控工业过程中的各种参数,如温度、压力等。
    - 电机控制:通过采集电机运行状态的数据,进行精确的控制和保护。
    - 加速度计测量:适合用于测量机械系统的振动和冲击。
    使用建议
    - 确保所有GND引脚正确连接到公共地平面,以保证良好的接地效果。
    - 使用适当的电容进行电源和参考电压的去耦处理,以提高信号的稳定性。
    - 在设计时考虑到产品的全温范围性能,特别是在极端温度下使用时。

    兼容性和支持


    LTC2302/LTC2306与常见的SPI和MICROWIRE接口兼容,便于与其他微处理器、数字信号处理器(DSP)和专用集成电路(ASIC)无缝集成。产品提供了详细的技术文档和支持服务,包括应用笔记和故障排除指南,确保用户能够轻松地集成到现有系统中。

    常见问题与解决方案


    1. Q: 如何正确配置参考电压?
    - A: 使用外部参考电压源连接到VREF引脚,并使用至少10μF的钽电容器和0.1μF的陶瓷电容器进行去耦。

    2. Q: 如何设置正确的采样率?
    - A: 通过编程方式调整外部时钟频率,使其不超过40MHz。
    3. Q: 如何确保低噪声水平?
    - A: 选择合适的滤波器和电容值,同时确保所有引脚的良好接地。

    总结和推荐


    LTC2302/LTC2306 是一款高度集成且性能卓越的ADC产品,适用于要求低噪声、高精度的数据采集系统。其小巧的封装和低功耗特性使得它在便携式和远程应用中表现优异。无论是对于工业自动化还是消费电子应用,这款产品都是一个值得信赖的选择。强烈推荐用于需要高性能、小体积和低功耗的数据采集场合。

LTC2306CDD#PBF参数

参数
通道数 -
接口类型 SPI
信噪比 -
电压 - 电源,数字 5V
分辨率 12bit
输入类型 Differential,Single-Ended
架构 SAR
位数 12
电压-电源,模拟 5V
采样率 500Ksps
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2306CDD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2306CDD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2306CDD#PBF LTC2306CDD#PBF数据手册

LTC2306CDD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1089+ ¥ 28.5442
2178+ ¥ 27.8185
3267+ ¥ 27.0928
库存: 4000
起订量: 1089 增量: 121
交货地:
最小起订量为:1089
合计: ¥ 31084.63
