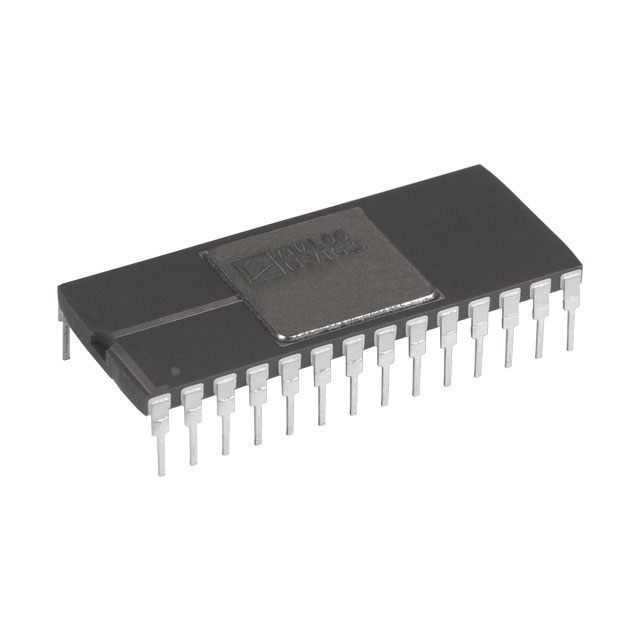

JM38510/14001BXA

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±11.416.5 12bit 1 12 Parallel Single-Ended 5V SAR CDIP-28 通孔安装
供应商型号: Q-JM38510/14001BXA
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) JM38510/14001BXA

JM38510/14001BXA概述


    产品简介


    产品名称:AD574A
    产品类型:12位逐次逼近型模拟到数字转换器(ADC)
    主要功能:
    AD574A是一款高性能的12位逐次逼近型模拟到数字转换器,它集成了所有必需的功能以提供完整的逐次逼近式的模拟到数字转换。它能够在广泛的温度范围内保持高精度,适合各种工业和科学应用。
    应用领域:
    - 工业自动化控制
    - 数据采集系统
    - 通信系统
    - 测试和测量设备
    - 医疗设备
    - 航空航天系统

    技术参数


    分辨率:
    - 12位
    线性误差:
    - @ +25°C:±1 LSB(典型值)
    - TMIN至TMAX:±1/2 LSB(最小值)
    差分线性误差:
    - TMIN至TMAX:11位(最小值)
    单极偏移:
    - 调整至零:±2 LSB(最大值)
    双极偏移:
    - 调整至零:±4 LSB(最大值)
    满量程校准误差:
    - 使用固定50Ω电阻从REF OUT到REF IN:0.25%(最大值)
    温度范围:
    - 0°C至+70°C(AD574AJ, AD574AK, AD574AL)
    - -55°C至+125°C(AD574AS, AD574AT, AD574AU)
    电源供应:
    - VLOGIC:+4.5 V至+5.5 V
    - VCC:+11.4 V至+16.5 V
    - VEE:-11.4 V至-16.5 V
    工作电流:
    - ILOGIC:30 mA至40 mA
    - ICC:2 mA至5 mA
    - IEE:18 mA至30 mA
    功率耗散:
    - 390 mW至725 mW
    内部参考电压:
    - 9.98 V至10.02 V

    产品特点和优势


    1. 高分辨率:
    - 12位分辨率,确保了高精度的模拟到数字转换,适合需要高精度的应用场合。
    2. 宽泛的工作温度范围:
    - 支持从-55°C到+125°C的工作温度范围,适用于极端环境条件。
    3. 低线性误差:
    - 线性误差为±1/2 LSB,保证了高度准确的转换结果。
    4. 优异的温度系数:
    - 内置温度补偿功能,即使在温度变化时也能保持稳定的性能。
    5. 高可靠性:
    - ABSOLUTE MAXIMUM RATINGS中规定的最大值确保了产品的长期稳定运行。

    应用案例和使用建议


    应用案例:
    AD574A被广泛应用于工业自动化控制系统中,用于实时数据采集和监测。例如,在一个温度控制系统中,AD574A可以用来将温度传感器的模拟信号转换成数字信号,从而实现精确的温度控制。
    使用建议:
    - 在设计电路时,确保模拟输入端具有足够低的源阻抗,以避免信号失真。
    - 使用外部缓冲放大器来稳定参考电压,特别是在使用±12 V电源时。
    - 在进行高速数据采集时,使用样波保持放大器(SHA),如AD585,以提高采样精度和速度。

    兼容性和支持


    AD574A与各种常见的数字逻辑电平兼容,如VLOGIC为+4.5 V至+5.5 V。厂家提供了详细的文档和支持服务,确保用户能够轻松集成和调试设备。

    常见问题与解决方案


    1. 如何调整偏移电压?
    - 解决方案:通过参考手册中的方法调整内部偏移电阻,确保输出电压正确。
    2. 如何优化电源噪声?
    - 解决方案:使用滤波器或稳压器来减小电源噪声对转换结果的影响。
    3. 如何选择合适的封装类型?
    - 解决方案:根据具体应用场景选择合适的封装类型,如陶瓷封装(D-28)或塑料封装(N-28)。

    总结和推荐


    综合评估:
    AD574A是一款高度可靠的12位逐次逼近型模拟到数字转换器,具有出色的线性度、宽泛的工作温度范围和良好的温度稳定性。这些特性使其成为工业控制、测试和测量设备的理想选择。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐AD574A用于需要高精度、稳定性和宽温工作的应用场合。

JM38510/14001BXA参数

参数
架构 SAR
位数 12
采样率 -
接口类型 Parallel
输入类型 Single-Ended
分辨率 12bit
电压-电源,模拟 ±11.416.5
电压 - 电源,数字 5V
通道数 1
信噪比 -
37.85mm(Max)
15.49mm(Max)
4.2mm(Max)
通用封装 CDIP-28
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

JM38510/14001BXA厂商介绍
