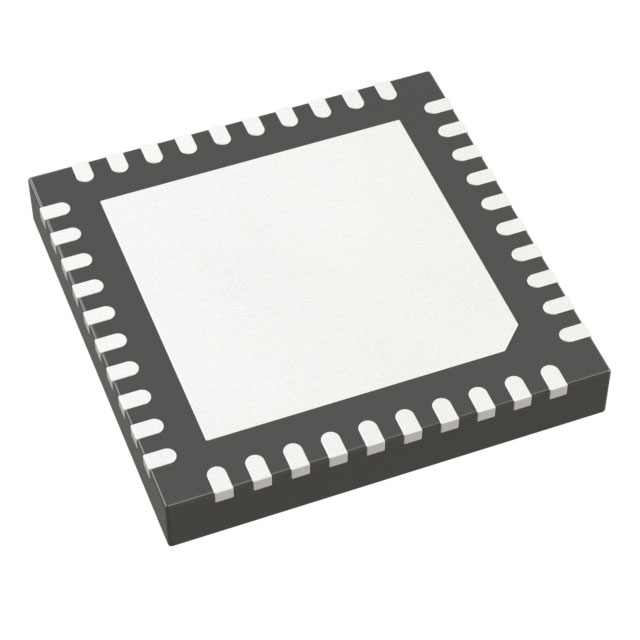

LTC2668IUJ-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±4.515.75 16bit 16 16 SPI 1.71V~5.5V QFN 贴片安装
供应商型号: LTC2668IUJ-16#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2668IUJ-16#PBF

LTC2668IUJ-16#PBF概述

    LTC2668 技术手册概述

    1. 产品简介


    产品类型: LTC2668 是一种多通道数字模拟转换器(DAC),具有16个通道,能够提供16位/12位精度的模拟输出。
    主要功能: 该器件支持多个独立可编程的输出范围,内置高精度参考电压和内置参考补偿功能。此外,它还提供了软启动DAC(SoftSpan™)功能,以适应不同的应用需求。
    应用领域: 主要应用于精密参考、光网络、仪器仪表、数据采集、自动测试设备、过程控制及工业自动化等领域。

    2. 技术参数


    - 通道数: 16通道
    - 分辨率: 16位/12位
    - 输出范围: 0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
    - 参考电压: 2.5V(内部参考)
    - 接口: SPI/Microwire 兼容的三线串行接口
    - 工作温度范围: LTC2668C: 0°C 至 70°C;LTC2668I: -40°C 至 85°C;LTC2668H: -40°C 至 125°C
    - 绝对最大额定值:
    - 模拟电源电压(AVP):-0.3V 至 6V
    - 数字输入/输出电压(OVP):-0.3V 至 6V
    - V+:-0.3V 至 16.5V
    - V-:-16.5V 至 0.3V
    - 输出电压:V 0.3V 至 V++ 0.3V(最大±16.5V)

    3. 产品特点和优势


    - 独立可编程输出范围: 可根据不同应用需求灵活配置输出范围。
    - 高精度参考电压: 集成的2.5V参考电压具有高稳定性和低温度系数。
    - 软启动DAC: 支持多种输出范围,提供更高的灵活性。
    - 高性能输出: 高达16位的分辨率确保了极高的精度。
    - 宽工作温度范围: 适合各种严苛的工作环境。
    - 可靠性高: 通过全面的电气特性测试和严格的可靠性测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例: LTC2668 被广泛用于精密仪器仪表和工业自动化系统中。例如,在精密参考应用中,该器件能够提供稳定且精确的参考电压。
    - 使用建议:
    - 确保模拟电源电压和数字输入/输出电压在规定范围内。
    - 使用SPI接口时,应选择合适的时钟频率和传输速率,以避免信号干扰。
    - 在极端温度环境下,应注意监控设备的工作温度,确保其处于安全工作范围内。

    5. 兼容性和支持


    - 兼容性: LTC2668 支持标准的SPI/Microwire接口,可轻松与多种微控制器和嵌入式系统集成。
    - 支持: Linear Technology公司为用户提供详尽的技术文档和支持服务,帮助用户快速了解和应用该产品。

    6. 常见问题与解决方案


    - Q: 如何处理过载情况?
    - A: LTC2668 包含内置电流限制功能,可在短时间内保护器件免受过载损坏。如果出现过载情况,应立即切断电源并检查负载电路。
    - Q: 输出范围不稳定怎么办?
    - A: 确保外部参考电压在规定范围内,并检查所有连接线路是否正确无误。如果问题仍然存在,可以尝试更换器件。

    7. 总结和推荐


    LTC2668 是一款高精度、高可靠性的多通道DAC,具备出色的电气特性和广泛应用前景。对于需要高精度、高稳定性的应用场景,如精密参考、仪器仪表和工业自动化,该器件是一个理想的选择。我们强烈推荐此产品给需要高性能DAC的工程师和技术人员。

LTC2668IUJ-16#PBF参数

参数
信噪比 -
位数 16
采样率 -
接口类型 SPI
分辨率 16bit
电压-电源,模拟 ±4.515.75
通道数 16
电压 - 电源,数字 1.71V~5.5V
架构 -
输入类型 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2668IUJ-16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2668IUJ-16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2668IUJ-16#PBF LTC2668IUJ-16#PBF数据手册

LTC2668IUJ-16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 656.064
10+ ¥ 508.8632
61+ ¥ 495.7305
122+ ¥ 485.3576
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 656.06
