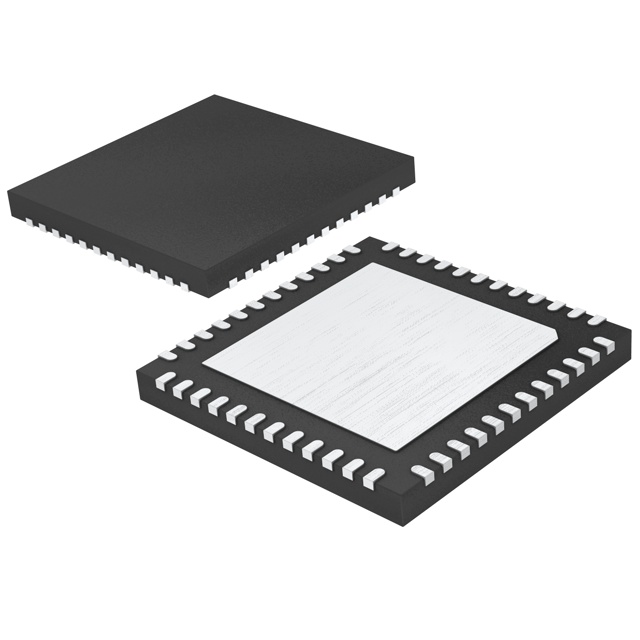

LTC2345CUK-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 91dB 200Ksps 16bit 8 16 LVDS,SPI,Serial Differential 5V SAR QFN 贴片安装
供应商型号: CY-LTC2345CUK-16#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2345CUK-16#PBF

LTC2345CUK-16#PBF概述


    产品简介


    LTC2345-16是一款16位低噪声8通道同时采样逐次逼近寄存器(SAR)模数转换器(ADC)。 这款ADC采用内部参考电压和缓冲器,每个通道都可以独立配置,接受±4.096V、0V至4.096V、±2.048V或0V至2.048V的信号。该器件具有宽输入共模范围,可以简化信号链设计,广泛应用于数据采集、工业过程控制、医疗成像等领域。

    技术参数


    - 分辨率:16位
    - 转换速率:每通道200ksps(千次/秒)
    - 输入范围:每个通道支持多种输入范围,包括±4.096V、0V至4.096V、±2.048V、0V至2.048V等
    - 非线性误差(INL):±1.25LSB(最大值)
    - 信噪比(SNR):典型值91dB
    - 总谐波失真(THD):典型值-113dB(fIN=2kHz)
    - 共模抑制比(CMRR):典型值102dB(fIN=200Hz)
    - 工作温度范围:商业级0°C至70°C;工业级-40°C至85°C;扩展级-40°C至125°C
    - 封装:48引脚(7mm x 7mm)塑料QFN封装
    - 功耗:典型值81mW(200ksps采样率下)

    产品特点和优势


    - 宽输入共模范围:允许直接数字化各种信号,无需额外的信号调理电路。
    - 高精度和线性度:具备优异的积分非线性(INL)和差分非线性(DNL),确保高精度测量。
    - 灵活性和多功能性:支持多种输入范围,方便在不同应用中灵活配置。
    - 低功耗:在高采样率下保持低功耗,适用于便携式和电池供电设备。
    - 高集成度:集成了参考电压源和缓冲器,减少了外部组件需求。

    应用案例和使用建议


    应用案例:
    1. 数据采集系统:用于高速数据采集,例如传感器网络的数据收集。
    2. 工业自动化:应用于工业过程控制,实时监测和控制系统。
    3. 医疗设备:在医疗成像系统中,用于精确测量和分析。
    使用建议:
    - 确保模拟输入电压在允许范围内,避免过压损坏。
    - 选择合适的输入范围,以最大化动态范围并减少噪声。
    - 考虑散热设计,特别是在高温环境下工作时,以保证器件稳定运行。

    兼容性和支持


    兼容性:支持CMOS和LVDS两种接口,便于与不同的数字信号处理芯片连接。
    厂商支持:Linear Technology公司提供全面的技术文档和支持服务,包括设计指南、应用笔记和在线技术支持。

    常见问题与解决方案


    1. 问题:如何确定正确的输入范围?
    解决办法:根据实际输入信号的范围选择最接近的输入范围设置,以获得最佳性能。
    2. 问题:如何降低功耗?
    解决办法:通过启用电源管理功能或调整采样频率来降低功耗。
    3. 问题:如何优化动态性能?
    解决办法:确保模拟输入信号在额定范围内,合理配置采样率,避免输入信号过度饱和。

    总结和推荐


    总结:LTC2345-16是一款高性能的16位ADC,具备出色的精度、动态范围和灵活的配置选项。其宽输入共模范围和低功耗特性使其成为许多应用场景的理想选择。
    推荐:强烈推荐使用LTC2345-16,特别是在需要高精度、低噪声、宽动态范围的应用场合。对于寻求高性能、高可靠性的客户,这款ADC是不可或缺的选择。

LTC2345CUK-16#PBF参数

参数
电压 - 电源,数字 5V
分辨率 16bit
架构 SAR
信噪比 91dB
输入类型 Differential
采样率 200Ksps
电压-电源,模拟 5V
通道数 8
接口类型 LVDS,SPI,Serial
位数 16
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
