LTC1278-4CSW#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V,-2.45V~5.25V 72dB 400Ksps 12bit 1 12 Parallel Single-Ended 5V SAR SOIC-24 贴片安装
供应商型号: LTC1278-4CSW#PBF
供应商: 期货订购
标准整包数: 1024

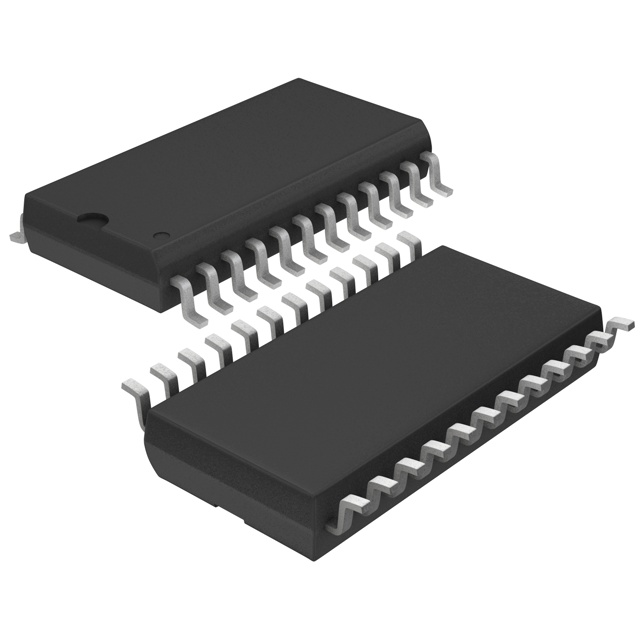

ANALOG DEVICES 模数转换器(ADC) LTC1278-4CSW#PBF

LTC1278-4CSW#PBF概述


    产品简介


    LTC1278是一款高性能的12位逐次逼近型模数转换器(ADC),具有出色的转换速度和低功耗特性。该器件适用于单5V或双±5V电源供电,广泛应用于高速数据采集、数字信号处理、多路复用数据采集系统、音频和电信处理等领域。

    技术参数


    - 分辨率:12位,无丢失码
    - 积分非线性误差(INL):±1LSB
    - 差分非线性误差(DNL):±1LSB
    - 信噪比加失真比(S/(N + D)):70dB @ 100kHz输入频率
    - 总谐波失真(THD):-78dB @ 100kHz输入频率
    - 最大采样速率:500ksps(LTC1278-5)、400ksps(LTC1278-4)
    - 电源电压:5V单电源或±5V双电源
    - 模拟输入范围:0V至5V(单电源)、±2.5V(双电源)
    - 功率消耗:典型值为75mW,支持低功耗模式,8.5mW待机模式
    - 转换时间:1.6μs至1.85μs(LTC1278-5)、2.0μs至2.3μs(LTC1278-4)

    产品特点和优势


    LTC1278拥有以下几个显著的优势:
    - 低功耗:在典型情况下仅需75mW的功耗,在低功耗模式下仅为8.5mW,这使得其适用于电池供电的应用。
    - 高精度:出色的积分非线性和差分非线性误差,保证了数据转换的准确性和可靠性。
    - 高速采样:最高可达500ksps的采样速率,能够快速响应并捕捉瞬态信号。
    - 易用性:集成内部参考电压和时钟,无需外部元件,简化了设计过程。
    - 宽温度范围:商业级和工业级产品分别覆盖0°C至70°C和-40°C至85°C的工作温度范围。

    应用案例和使用建议


    LTC1278非常适合用于高速数据采集和实时信号处理。例如,它可以应用于音频信号处理中,通过对音频信号进行数字化处理,可以实现音质增强或降噪等功能。此外,也可以用于无线通信系统中的信号处理,提高信号传输的可靠性和质量。
    使用建议:
    - 在使用过程中,应注意确保模拟输入信号在规定的范围内,避免超过电源电压或低于负电源电压。
    - 为了确保采样的准确性,尽量减少输入信号的抖动,特别是在高速采样时。
    - 如果需要长时间保持低功耗状态,可以利用内置的低功耗模式。

    兼容性和支持


    LTC1278采用24引脚的窄体PDIP和SO W封装,易于集成到现有系统中。Linear Technology Corporation提供全面的技术支持和维护服务,确保客户能够顺利地完成产品的设计和调试工作。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 转换结果不稳定 | 确保电源电压稳定,并检查是否有电磁干扰 |
    | 数据输出异常 | 检查时序配置,特别是CS、RD、CONVST等信号的时序 |
    | 功耗过高 | 尝试使用低功耗模式,确认所有未使用的引脚接地 |

    总结和推荐


    LTC1278是一款功能强大且易于使用的12位ADC,具备优异的动态性能和高精度。适用于多种高速数据采集和信号处理应用。对于需要高精度和低功耗的应用场景,LTC1278是理想的选择。强烈推荐给需要高性能ADC的设计者和工程师。

LTC1278-4CSW#PBF参数

参数
采样率 400Ksps
电压-电源,模拟 5V,-2.45V~5.25V
架构 SAR
信噪比 72dB
电压 - 电源,数字 5V
接口类型 Parallel
分辨率 12bit
输入类型 Single-Ended
位数 12
通道数 1
通用封装 SOIC-24
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 管装

LTC1278-4CSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1278-4CSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1278-4CSW#PBF LTC1278-4CSW#PBF数据手册

LTC1278-4CSW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1024+ ¥ 217.9286
2048+ ¥ 212.5697
3072+ ¥ 207.2108
库存: 2000
起订量: 1024 增量: 32
交货地:
最小起订量为:1024
合计: ¥ 223158.88
