AD7224LRZ-18

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 11.4V~16.5V,±5V 143kS/s 8bit 1 8 Parallel 14.25V~15.75V R-2R SOIC-18 贴片安装
供应商型号: 4017671
供应商: 海外现货
标准整包数: 1

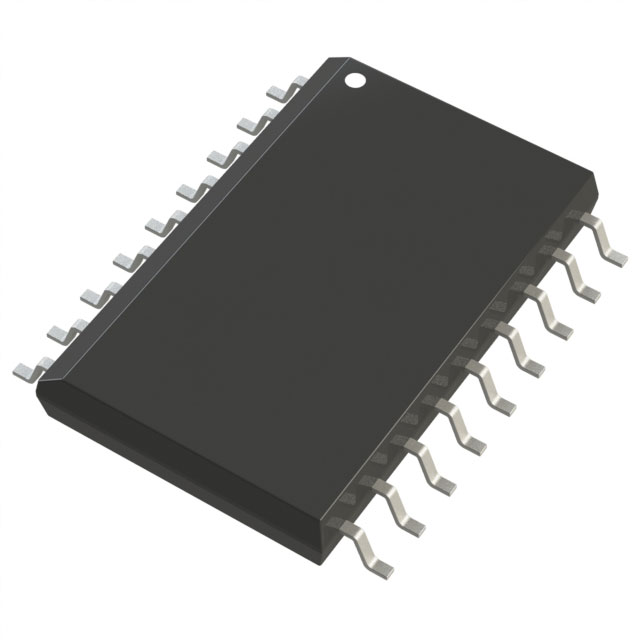

ANALOG DEVICES 模数转换器(ADC) AD7224LRZ-18

AD7224LRZ-18概述

    AD7224 8-Bit MOS DAC with Output Amplifiers

    1. 产品简介


    AD7224 是一款由ADI公司生产的高精度8位电压输出数字模拟转换器(DAC),集成输出放大器和双缓冲接口逻辑。该芯片采用单片CMOS工艺制造,能够实现单电源或双电源操作。它广泛应用于通信系统、工业控制、测试测量仪器和医疗设备等领域,用于精确控制和调整模拟信号。

    2. 技术参数


    AD7224的主要技术规格如下:
    - 分辨率:8位
    - 总未调整误差:±1 LSB(双电源,VDD = +15 V ± 5%,VREF = +10 V)
    - 相对精度:±1/2 LSB最大值
    - 全量程温度系数:±20 ppm/°C最大值(VDD = 14 V到16.5 V,VREF = +10 V)
    - 零码误差:±20 mV最大值
    - 参考输入电压范围:2 V至VDD - 4 V
    - 输出电压摆率:2.5 V/µs最小值
    - 负满量程变化的建立时间:7 µs最大值(VREF = +10 V,建立时间为±1/2 LSB)
    - 最小负载电阻:2 kΩ最小值
    - 电源范围:VDD = 11.4 V到16.5 V;VSS = –5 V 6 10%;AGND = DGND = 0 V

    3. 产品特点和优势


    - 可靠性高:AD7224将8位DAC和输出放大器集成在单个CMOS芯片上,比多芯片设计更可靠,且具有低功耗特性(典型值为35 mW)。
    - 精度高:利用Analog Devices的Linear Compatible CMOS (LC2MOS)工艺和创新的DAC开关对配置,总未调整误差小于1 LSB。
    - 灵活性强:支持单电源或双电源操作,提供增强的性能选项。
    - 接口逻辑多样化:高速逻辑允许直接连接大多数微处理器,双缓冲接口便于在多个DAC系统中同步更新。
    - 环境适应性强:工作温度范围广,涵盖商业级(-40°C到+85°C)、工业级(-40°C到+85°C)及扩展级(-55°C到+125°C)。

    4. 应用案例和使用建议


    应用案例:
    - 在通信系统中,用于调制解调器和编码器/解码器中的模拟信号处理。
    - 在工业控制系统中,作为过程控制和数据采集系统的信号调节器。
    - 在医疗设备中,如心电图机和超声成像仪,用于精确控制信号。
    使用建议:
    - 确保参考电压的稳定性,特别是在大范围温度变化下。
    - 尽可能地驱动数字输入电压靠近供电轨(VDD和DGND),以减少电源电流。
    - 使用时要注意避免静电放电损坏,确保遵守正确的ESD预防措施。

    5. 兼容性和支持


    - AD7224的接口逻辑兼容TTL和5 V CMOS电平,可直接连接大多数微处理器。
    - 支持双电源操作时,可提供更好的性能表现。
    - 厂商提供详细的技术支持和维护服务,包括样品测试和可靠性验证报告。

    6. 常见问题与解决方案


    - 问题:如何在双电源模式下获得最佳性能?
    解决方案:确保VSS接地电位正确设置为-5 V,以维持全量程沉流能力。
    - 问题:数字输入电压应如何驱动?
    解决方案:尽量接近供电轨(VDD和DGND)驱动,以减少电源电流。
    - 问题:在单电源模式下,如何提高输出信号的摆率?
    解决方案:可以使用负电源VSS(例如-5 V)来提高输出放大器的头空间,从而改善零码性能和输出摆率。

    7. 总结和推荐


    综合评估:
    AD7224凭借其高精度、宽温度范围、可靠的双电源操作和支持多种微处理器接口等特点,在众多应用领域表现出色。尤其适合需要高精度和高性能的应用场景。
    推荐:
    强烈推荐使用AD7224,特别是在需要高精度和多功能性的场合,如通信、工业控制和医疗设备。该产品在设计和应用上均表现优异,具备很高的市场竞争力。

AD7224LRZ-18参数

参数
接口类型 Parallel
分辨率 8bit
采样率 143kS/s
通道数 1
位数 8
电压-电源,模拟 11.4V~16.5V,±5V
架构 R-2R
电压 - 电源,数字 14.25V~15.75V
输入类型 -
信噪比 -
11.75mm(Max)
7.6mm(Max)
2.35mm(Max)

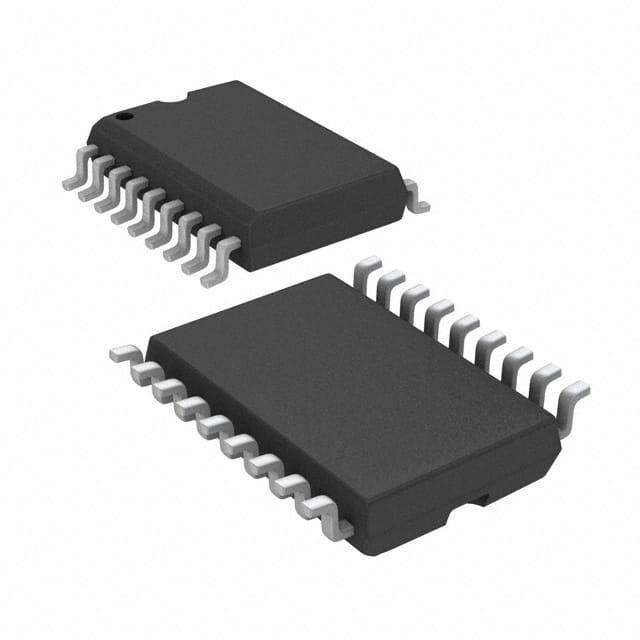

通用封装 SOIC-18
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

AD7224LRZ-18厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7224LRZ-18数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7224LRZ-18 AD7224LRZ-18数据手册

AD7224LRZ-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
