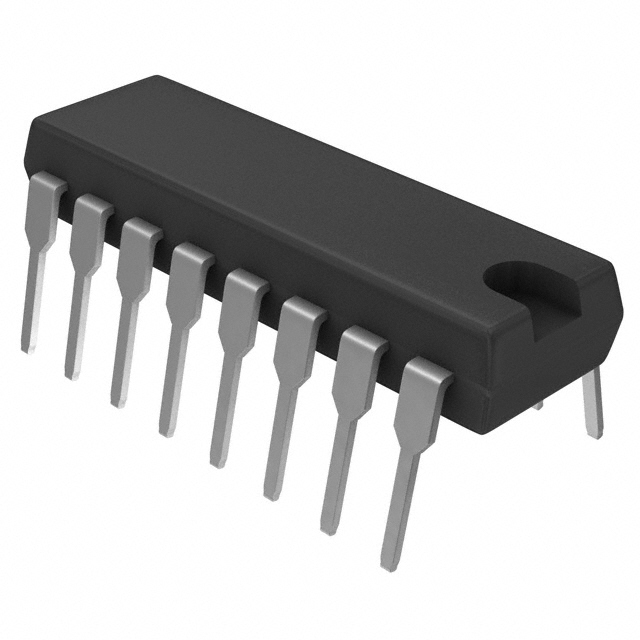

LTC1454CN#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 12bit 2 12 SPI Digital 5V R-2R PDIP-16 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: N-LTC1454CN#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC1454CN#PBF

LTC1454CN#PBF概述


    产品简介


    LTC1454 和 LTC1454L 是一款由Linear Technology Corporation设计的高性能双路12位铁轨到铁轨电压输出数字模拟转换器(DAC)。这款DAC具有功耗低、体积小的特点,非常适合在单电源供电的应用环境中使用。LTC1454/LTC1454L系列被广泛应用于工业过程控制、自动测试设备、蜂窝电话等领域。

    技术参数


    基本规格
    - 分辨率:12位
    - 输出范围:
    - LTC1454:0V 至 4.095V
    - LTC1454L:0V 至 2.5V
    - 电源电压:
    - LTC1454:4.5V 至 5.5V
    - LTC1454L:2.7V 至 5.5V
    - 参考电压:
    - LTC1454:2.048V
    - LTC1454L:1.22V
    - 操作温度范围:
    - LTC1454C/LTC1454LC:0°C 至 70°C
    - LTC1454I/LTC1454LI:-40°C 至 85°C
    电气特性
    - 供电电流:
    - LTC1454:700µA(典型值)
    - LTC1454L:450µA(典型值)
    - 增益配置:
    - LTC1454:×2 或 ×1
    - LTC1454L:×2.05 或 ×1
    - 非线性误差:最大±0.5LSB
    - 积分非线性(INL):最大±2.0 LSB
    - 全尺度电压温度系数:±24 ppm/°C
    - 参考输出温度系数:±20 ppm/°C

    产品特点和优势


    LTC1454/LTC1454L系列的优势在于:
    - 高分辨率:12位分辨率提供了精细的电压调整精度。
    - 低功耗:适用于需要高效能、低功耗的便携式或电池供电设备。
    - 宽泛的工作电压:能够适应广泛的电源电压范围,从而增加应用灵活性。
    - 内置参考电压:提供精确稳定的基准电压,无需外部参考源。
    - 小尺寸封装:16引脚SO封装使得其适合空间受限的应用。

    应用案例和使用建议


    应用案例
    LTC1454/LTC1454L可以用于各种工业过程控制系统,特别是在要求精确控制的应用中,例如精密仪器、医疗设备和无线通信设备中。此外,由于其紧凑的设计和低功耗特性,它们也非常适合移动设备如手机和其他手持设备中。
    使用建议
    - 正确选择电源电压:根据具体应用需求选择合适的工作电压范围。
    - 优化参考电压:若对输出精度有较高要求,可考虑使用更高精度的外部参考电压源。
    - 考虑负载条件:确保负载电阻和电流在额定范围内,以避免过载情况。

    兼容性和支持


    LTC1454/LTC1454L系列具备较强的兼容性,可通过简单的串行接口连接至微处理器或其他控制系统,方便集成于现有的系统架构中。厂商提供详尽的技术支持和售后服务,确保客户在应用过程中能够获得及时帮助。

    常见问题与解决方案


    问题一:如何正确设置参考电压?
    解决办法:根据应用需求选择合适的内部或外部参考电压。对于内部参考电压,可直接使用提供的2.048V(LTC1454)或1.22V(LTC1454L);对于外部参考电压,应确保其稳定且不超过电源电压的一半。
    问题二:在高温度下如何保证输出精度?
    解决办法:通过监测工作温度并采用适当的校准方法来补偿温度引起的偏差。如果需要更高的精度,建议在设计时加入温度传感器进行实时温度补偿。

    总结和推荐


    LTC1454/LTC1454L 系列凭借其卓越的分辨率、高可靠性以及较低的功耗成为众多电子设计项目的理想选择。尤其适合那些需要精准控制和高效性能的应用场合。总体而言,这是一款性价比极高的产品,推荐广大开发者和工程师在项目中优先选用。

LTC1454CN#PBF参数

参数
位数 12
通道数 2
架构 R-2R
接口类型 SPI
分辨率 12bit
电压 - 电源,数字 5V
采样率 -
输入类型 Digital
电压-电源,模拟 5V
信噪比 -
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTC1454CN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1454CN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1454CN#PBF LTC1454CN#PBF数据手册

LTC1454CN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.349 ¥ 104.9665
23+ $ 11.5257 ¥ 97.9685
库存: 25
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 944.69
