LTC1277ISW#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V,-2.45V~5.25V 72.5dB 100Ksps 12bit 1 12 Parallel Differential,Single-Ended 2.7V~5.25V SAR SO-24 贴片安装
供应商型号: Q-LTC1277ISW#TRPBF
供应商: 期货订购
标准整包数: 1000

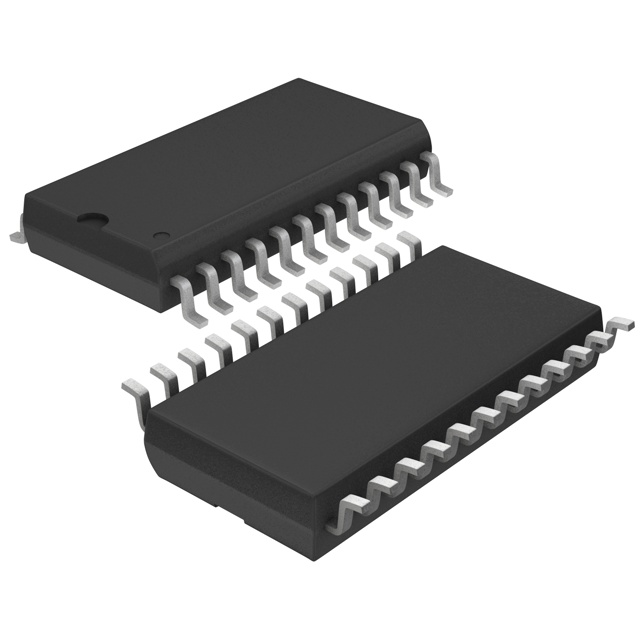

ANALOG DEVICES 模数转换器(ADC) LTC1277ISW#TRPBF

LTC1277ISW#TRPBF概述

    LTC1274/LTC1277 高性能模数转换器技术手册

    1. 产品简介


    LTC1274 和 LTC1277 是两款高性能的12位模拟数字转换器(ADC),适用于多种应用需求。它们采用单电源供电(5V 或 ±5V),具有低功耗(仅10mW)和高速采样率(100ksps)。这两种器件通过内部精密参考和时钟信号实现高精度转换,支持无损码、单极性和双极性转换模式。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 | 12 位 |
    | 采样速率 | 100 ksps |
    | 输入范围 | 0-4.096 ±2.048| V |
    | 无失码 | 保证 |
    | 内部参考电压输出 | 2.400 | 2.420 | 2.440 | V |
    | 总线放电能力 | ±10 µA |
    | 逻辑输出电压 | 0 | 4.70 | 4.0 | V |
    | 转换时间 | 6 | 8 µs |
    | 功耗 | 10 | 20 mW |
    | 温度范围 | 0 | 70 °C |

    3. 产品特点和优势


    - 低功耗设计:在睡眠模式下仅消耗1µA,极大延长电池寿命。
    - 快速唤醒:从休眠模式唤醒仅需约620ns,几乎不影响性能。
    - 高精度:积分非线性误差仅为±1 LSB,有效位数(ENOB)高达12位。
    - 多功能操作:支持单极性和双极性转换模式,应用广泛。

    4. 应用案例和使用建议


    LTC1274 和 LTC1277 主要用于电池供电的便携系统、高速数据采集、数字信号处理等领域。例如,在电池供电系统中,低功耗使其成为首选;在音频和通信处理中,其高频性能有助于提高数据传输质量。
    使用建议:
    - 在设计电路时,应注意电源和接地连接的稳定性,以确保高精度转换。
    - 尽量减少引脚的噪声干扰,特别是模拟输入和参考电压。

    5. 兼容性和支持


    这两种芯片兼容多种电压供电系统,可以与各种处理器接口进行通信。制造商提供详尽的技术文档和应用支持,帮助用户更好地利用这些设备。

    6. 常见问题与解决方案


    - 问题:在睡眠模式下,为何需要外部参考电压?
    - 解答:外部参考电压可以进一步提高参考电压的稳定性,减少内部参考电压可能带来的误差。

    - 问题:如何避免电源噪声对ADC的影响?
    - 解答:通过增加适当的旁路电容(如4.7µF钽电容并联0.1µF陶瓷电容)来过滤电源噪声,可以显著降低影响。

    7. 总结和推荐


    综上所述,LTC1274 和 LTC1277 在低功耗、高精度、多功能等方面表现出色。特别是在电池供电的应用场景中,其超低功耗特性是关键优势。因此,我强烈推荐这两款产品给需要高性能模数转换的用户。
    通过以上内容,我们全面介绍了LTC1274和LTC1277的产品特性、技术参数及其应用情况。希望这份技术手册能为您的电子元器件选型提供有价值的参考。

LTC1277ISW#TRPBF参数

参数
电压-电源,模拟 5V,-2.45V~5.25V
通道数 1
电压 - 电源,数字 2.7V~5.25V
采样率 100Ksps
分辨率 12bit
架构 SAR
输入类型 Differential,Single-Ended
信噪比 72.5dB
接口类型 Parallel
位数 12
通用封装 SO-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTC1277ISW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1277ISW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1277ISW#TRPBF LTC1277ISW#TRPBF数据手册

LTC1277ISW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
