AD9460BSVZ-105

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 3.3V,5V 78.1dB 105Msps 16bit 1 16 LVDS,Parallel Differential 3V~3.6V Pipelined TQFP-100 贴片安装 14mm(长度)*14mm(宽度)
供应商型号: 584-AD9460BSVZ-105
供应商: Mouser
标准整包数: 1

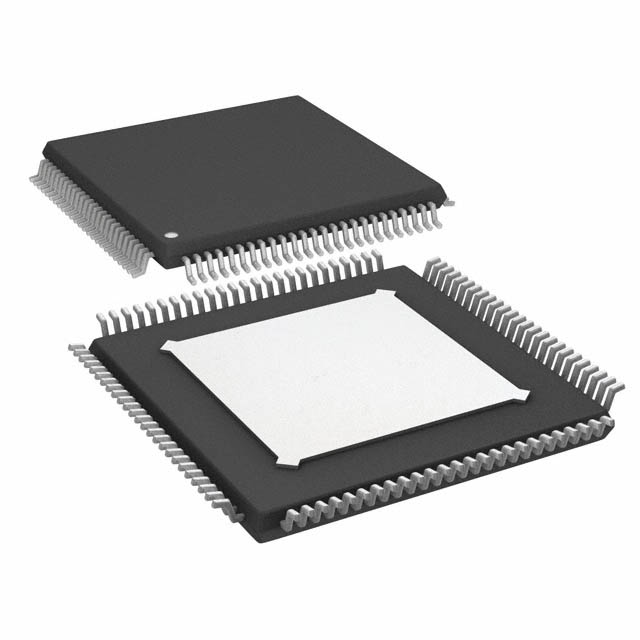

ANALOG DEVICES 模数转换器(ADC) AD9460BSVZ-105

AD9460BSVZ-105概述

    AD9460 16-Bit, 80 MSPS/105 MSPS ADC 技术手册

    1. 产品简介


    产品类型: AD9460 是一款16位模拟数字转换器(ADC),具备高采样率、出色的信号处理能力和低噪声水平。
    主要功能: 具备高分辨率(16位)、宽动态范围(SNR/SFDR)、低时钟抖动(jitter)和高线性度。
    应用领域: 广泛应用于MRI接收器、多载波多模蜂窝接收器、天线阵列定位、功率放大器线性化、宽带无线通信、雷达系统、红外成像和通信仪器仪表等领域。

    2. 技术参数


    - 采样速率: 最大可达105 MSPS。
    - 信噪比(SNR):
    - 10 MHz 输入信号:79.4 dBFS(80 MSPS)
    - 170 MHz 输入信号:78.3 dBFS(80 MSPS)
    - 170 MHz 输入信号:77.2 dBFS(105 MSPS)
    - 无杂散动态范围(SFDR):
    - 10 MHz 输入信号:91 dBc(80 MSPS)
    - 170 MHz 输入信号:87 dBc(80 MSPS)
    - 170 MHz 输入信号:84 dBc(105 MSPS)
    - 时钟抖动: 60 fs rms。
    - 电源电压: AVDD1 (3.3 V) 和 AVDD2 (5.0 V)。
    - 输入范围: 2.0 V p-p 至 4.0 V p-p 差分全尺度输入。
    - 输出格式: CMOS 或 LVDS 输出(ANSI-644 兼容)。
    - 工作温度范围: -40°C 至 +85°C。
    - 参考电压: 内置1.7 V参考电压,外部可配置。
    - 功耗: LVDS 输出模式下约为1.7至2.2 W,CMOS 输出模式下约为1.5至1.7 W。

    3. 产品特点和优势


    - 高精度: 真正16位线性度,保证了卓越的精度和可靠性。
    - 高性能: 在基带和IF频率上具有出色的数据采集和信号处理性能,适用于医疗成像和雷达接收器。
    - 易用性: 集成了参考电压和高输入阻抗,以及可调的模拟输入范围和输出时钟,简化了数据捕获过程。
    - 包装: Pb-free, 100-pin TQFP/EP 封装,符合环保标准。
    - 稳定性: 时钟占空比稳定器(DCS)确保在各种时钟脉冲宽度下性能稳定。
    - 超出范围指示: 超出选定输入范围时,会提供输出指示。

    4. 应用案例和使用建议


    应用案例:
    - MRI 接收器: 利用其高SNR和宽动态范围进行精密成像。
    - 无线通信: 适合宽带无线通信,实现高速数据传输。
    - 雷达系统: 在雷达系统中用于信号处理,增强检测精度。
    使用建议:
    - 选择合适的输入电压: 根据具体应用需求选择适当的输入电压和参考电压,确保最佳性能。
    - 优化时钟: 确保时钟信号的稳定性和低抖动,以提高转换器的性能。
    - 散热管理: 由于功耗较高,需合理布局和散热设计,保持稳定的工作温度。

    5. 兼容性和支持


    - 输出兼容性: 支持 CMOS 和 LVDS 输出模式,确保广泛的兼容性。
    - 技术支持: Analog Devices 提供详尽的技术文档和参考设计,方便客户开发和调试。

    6. 常见问题与解决方案


    - Q: 如何连接参考电压?
    - A: 连接到 AGND 或 AVDD1,取决于所需的输入范围。

    - Q: 如何配置输出模式?
    - A: 通过 OUTPUT MODE 引脚设置为 CMOS 或 LVDS 模式。
    - Q: 如何启用时钟占空比稳定器(DCS)?
    - A: 将 DCS MODE 引脚拉低(AGND)以启用 DCS。

    7. 总结和推荐


    总体评价:
    AD9460 在16位ADC市场上表现出色,以其卓越的线性度、高信噪比和广泛的应用范围脱颖而出。特别是在医疗成像、无线通信和雷达系统中,其性能尤为突出。
    推荐使用:
    强烈推荐使用 AD9460,特别是在需要高精度、低噪声和广泛应用领域的场合。它不仅能够满足苛刻的应用需求,而且在多种应用中展现出了优异的性能表现。

AD9460BSVZ-105参数

参数
分辨率 16bit
电压 - 电源,数字 3V~3.6V
位数 16
电压-电源,模拟 3.3V,5V
信噪比 78.1dB
接口类型 LVDS,Parallel
采样率 105Msps
输入类型 Differential
架构 Pipelined
通道数 1
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AD9460BSVZ-105厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9460BSVZ-105数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD9460BSVZ-105 AD9460BSVZ-105数据手册

AD9460BSVZ-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.6968 ¥ 1053.688
10+ $ 110.322 ¥ 932.2209
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1053.68
直接购买
