LTC2324IUKG-12#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 3.13V~3.47V,5V 78.5dB 2Msps 12bit 4 12 LVDS,Parallel,SPI Differential 3.13V~3.47V,5V SAR QFN 贴片安装
供应商型号: LTC2324IUKG-12#PBF
供应商: 国内现货
标准整包数: 10

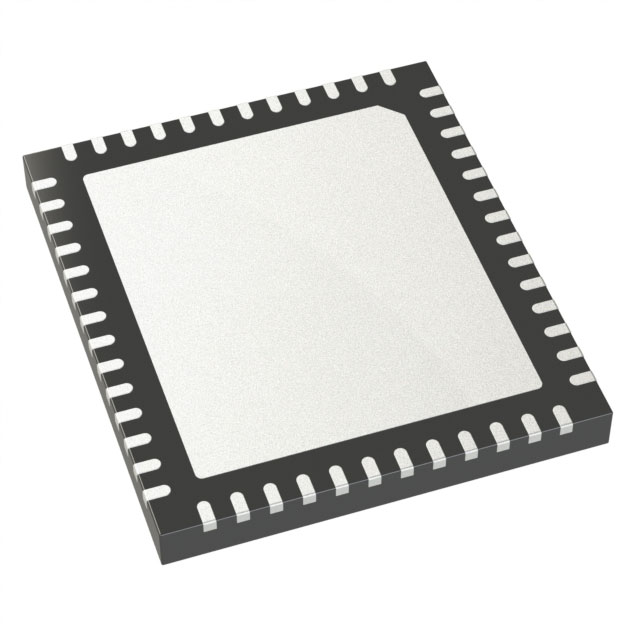

ANALOG DEVICES 模数转换器(ADC) LTC2324IUKG-12#PBF

LTC2324IUKG-12#PBF概述

    LTC2324-12 四通道12位+符号高速模数转换器

    1. 产品简介


    LTC2324-12是一款由Linear Technology(现为Analog Devices, Inc.的一部分)制造的四通道、12位带符号逐次逼近寄存器(SAR)模数转换器(ADC)。该器件支持双极性输入信号,并能够在广泛的输入共模范围内工作。LTC2324-12采用单3.3V或5V电源供电,适用于需要高动态范围和高共模抑制的应用。它特别适合于高速数据采集系统、通信系统、光网络及多相电机控制等领域。

    2. 技术参数


    - 分辨率: 12位带符号
    - 吞吐量率: 每通道2 MSPS
    - 模拟输入范围: ±4.096V
    - 内部参考电压: 2.048V 或 4.096V,温度漂移最大20 ppm/°C
    - SNR(信噪比): 78.5 dB
    - THD(总谐波失真): –87.8 dB
    - 输入带宽: 55 MHz
    - 电源电压: 3.3V 至 5V
    - 功耗: 每通道典型值40mW;纳睡模式典型值26 μW
    - 工作温度范围: -40°C 至 125°C

    3. 产品特点和优势


    - 高精度和可靠性: 具有±0.5 LSB的典型积分线性误差(INL),无丢失代码,确保精确的数据采集。
    - 低噪声: 低噪声设计使得器件在高速采样时仍能保持高精度。
    - 低功耗: 高效的工作模式能够显著降低能耗,特别是纳睡和睡眠模式。
    - 宽温操作: 支持-40°C至125°C的宽温度范围,适用于恶劣环境下的应用。

    4. 应用案例和使用建议


    - 高速数据采集: 在医疗成像和工业自动化中,LTC2324-12可以用于实时数据采集和处理。
    - 通信系统: 该器件非常适合通信系统的高性能数据转换需求。
    - 光学网络: 由于其高动态范围和高共模抑制比,LTC2324-12是光网络中理想的转换器选择。
    使用建议:
    - 为提高信号质量,在连接传感器或信号源前最好添加滤波电路以减少噪声。
    - 在设计电源和接地时应尽量减少噪声干扰,确保信号完整性。

    5. 兼容性和支持


    - 接口兼容性: 支持CMOS或LVDS SPI兼容串行接口,可与多种微控制器轻松集成。
    - 技术支持: Analog Devices提供了详尽的技术文档和支持服务,包括快速响应的客户支持和在线资源。

    6. 常见问题与解决方案


    - 问题: 输入信号超出规定范围
    - 解决方案: 确保输入信号在规定的范围内,必要时使用外部衰减器或放大器。
    - 问题: 设备功耗过高
    - 解决方案: 使用纳睡或睡眠模式来降低功耗,根据应用需求调整工作频率。

    7. 总结和推荐


    LTC2324-12凭借其高精度、低噪声和宽工作温度范围成为高速数据采集和通信系统的理想选择。它的紧凑封装和低功耗模式使其在电池供电的应用中表现尤为出色。综上所述,强烈推荐此产品用于需要高精度和低功耗的应用场景。

LTC2324IUKG-12#PBF参数

参数
电压-电源,模拟 3.13V~3.47V,5V
位数 12
分辨率 12bit
接口类型 LVDS,Parallel,SPI
信噪比 78.5dB
输入类型 Differential
架构 SAR
通道数 4
电压 - 电源,数字 3.13V~3.47V,5V
采样率 2Msps
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2324IUKG-12#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2324IUKG-12#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2324IUKG-12#PBF LTC2324IUKG-12#PBF数据手册

LTC2324IUKG-12#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 116.85
200+ ¥ 112.53
500+ ¥ 106.2
1000+ ¥ 103.24
库存: 31
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1168.5
