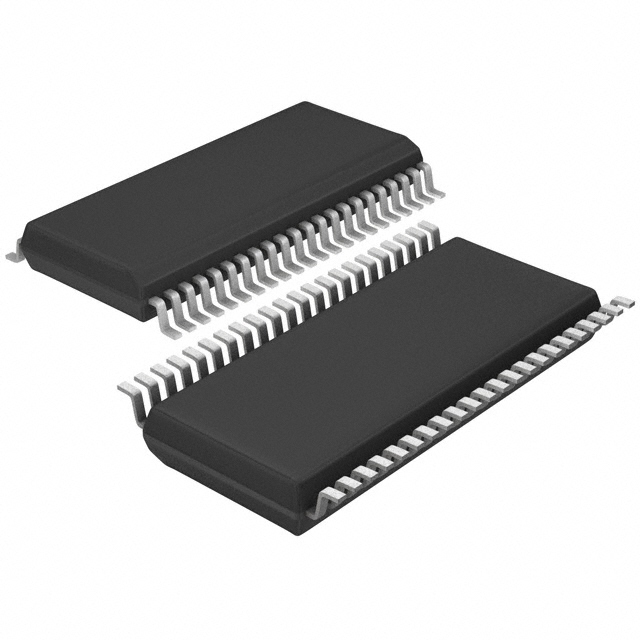

LTC2704CGW-16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: ±4.516.5 16bit 4 16 SPI 2.7V~5.5V SSOP-44 贴片安装 2.64mm(高度)
供应商型号: LTC2704CGW-16#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2704CGW-16#PBF

LTC2704CGW-16#PBF概述

    LTC2704电子元器件产品技术手册

    1. 产品简介


    LTC2704是一款由Linear Technology公司生产的四通道可编程电压输出软范围数模转换器(DAC)。它支持12位、14位和16位分辨率,并提供多种输出范围选择,包括单极性和双极性输出。这款DAC可以通过三线串行接口(SPI)进行配置和读取,广泛应用于过程控制、工业自动化、直接数字波形生成等领域。

    2. 技术参数


    LTC2704的技术规格如下:
    - 输入电压:V+/V2至V–:–0.3V到36V
    - 电源电压:V+/V2:18V
    - 接地电压:-0.3V到V+/V2 + 0.3V
    - 逻辑电压:VDD:2.7V到5.5V
    - 最大结温:150°C
    - 工作温度范围:
    - LTC2704C:0°C到70°C
    - LTC2704I:–40°C到85°C
    - 绝对最大额定值:所有规格都适用全工作温度范围
    - 分辨率:12位、14位、16位
    - 积分非线性误差(INL):12位和14位版本±1 LSB,16位版本±2 LSB
    - 差分非线性误差(DNL):±1 LSB
    - 增益误差:±0.5 LSB(12位和14位),±2 LSB(16位)
    - 增益温度系数:±2 ppm/°C
    - 无负载误差(零刻度):±80μV到±600μV(0V到5V和0V到10V范围)
    - 输出范围:多个单极性和双极性范围,完全通过SPI串行接口可编程
    - 输出摆幅:V+/V– = ±15V时为±14.3V,V+/V– = ±5V时为±4.5V
    - 负载电流:±5mA到±3mA
    - 输出阻抗:0.006Ω
    - 短路电流:±38mA
    - 功耗电流:IDD(数字输入=0V或VDD)0.5μA到2μA

    3. 产品特点和优势


    LTC2704具有以下几个显著的优势:
    - 高精度:积分非线性和差分非线性误差非常小,确保了输出信号的准确性。
    - 灵活的输出范围:六种输出范围,包括单极性和双极性输出,适合多种应用场景。
    - 可编程性:通过SPI接口,可以灵活配置输出范围和其他参数。
    - 快速响应时间:从0V到5V的范围内的上升时间为3μs,支持高速应用。
    - 低噪声:具有出色的低噪声性能,输出噪声电压密度低至30nV/√Hz。

    4. 应用案例和使用建议


    LTC2704广泛应用于以下领域:
    - 过程控制和工业自动化:可以用于控制阀门、电机和其他工业设备。
    - 直接数字波形生成:适用于需要精确控制输出波形的应用,如雷达系统和通信设备。
    - 软件控制增益调整:通过SPI接口,可以轻松调整增益设置,提高系统的灵活性。
    使用建议:
    - 在配置DAC时,要根据具体的应用需求选择合适的输出范围和分辨率。
    - 确保参考电压和电源电压稳定,以保证输出信号的准确性。
    - 在高噪声环境下使用时,需要考虑滤波措施,以减少外部干扰的影响。

    5. 兼容性和支持


    LTC2704具有良好的兼容性,可以与各种工业标准的SPI接口设备配合使用。Linear Technology提供了详尽的技术文档和支持服务,包括设计指南和故障排除技巧,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    常见的问题及其解决方法:
    - 问题:输出信号不稳定
    - 解决方案:检查参考电压和电源电压的稳定性,确保没有外部干扰。

    - 问题:无法正确配置输出范围
    - 解决方案:确认SPI命令格式正确,并按照手册中的指导进行配置。

    7. 总结和推荐


    综上所述,LTC2704是一款高性能的四通道电压输出软范围DAC,具备高精度、宽输出范围和良好的灵活性。它适用于各种严苛的应用环境,是工业自动化、过程控制和数字波形生成领域的理想选择。我们强烈推荐在需要高精度和稳定性的应用场景中使用这款产品。

LTC2704CGW-16#PBF参数

参数
信噪比 -
分辨率 16bit
电压 - 电源,数字 2.7V~5.5V
接口类型 SPI
采样率 -
电压-电源,模拟 ±4.516.5
输入类型 -
通道数 4
架构 -
位数 16
长*宽*高 2.64mm(高度)
通用封装 SSOP-44
安装方式 贴片安装
零件状态 在售
包装方式 管装
