LTC2345CUK-18#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 91.8dB 200Ksps 18bit 8 18 LVDS,SPI,Serial Differential 5V SAR QFN 贴片安装
供应商型号: LTC2345CUK-18#PBF-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2345CUK-18#PBF

LTC2345CUK-18#PBF概述


    产品简介


    产品名称:LTC2345-18
    产品类型: 18位模数转换器(ADC),多通道同时采样,支持差分输入信号。
    主要功能: 高精度、低噪声的模拟信号数字化处理,支持宽动态范围信号输入。
    应用领域: 包括可编程逻辑控制器(PLCs)、工业过程控制、医疗成像和高速数据采集等领域。

    技术参数


    - 分辨率: 18位
    - 采样率: 每通道高达200ksps
    - 输入范围: 可独立配置为±4.096V, 0V至4.096V, ±2.048V, 0V至2.048V等多种模式
    - 输入失调电压: ±5LSB
    - 信噪比(SNR): 91.8dB(典型值)
    - 总谐波失真(THD): -113dB(典型值,fIN = 2kHz)
    - 共模抑制比(CMRR): 102dB(典型值,fIN = 200Hz)
    - 电源电压: 5V(典型值),支持1.8V到5V的数字接口
    - 功耗: 81mW(典型值)

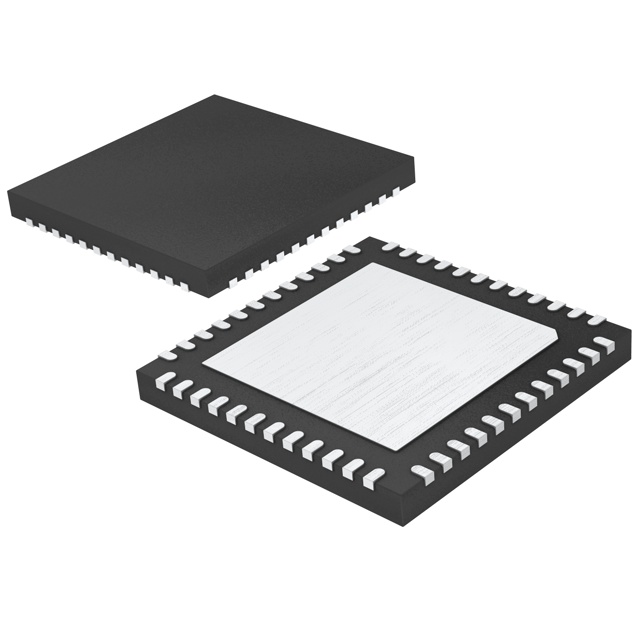

    - 封装: 48引脚(7mm x 7mm)塑料QFN封装
    - 温度范围: C级:0°C至70°C;I级:-40°C至85°C;H级:-40°C至125°C

    产品特点和优势


    产品特点:
    - 多通道同时采样: 最高可达八通道,适用于需要多点同步测量的应用。
    - 宽输入范围: 可灵活配置多种输入范围,简化设计并提高适用性。
    - 高性能: 高精度(±5LSB INL)、高信噪比(91.8dB SNR)和高共模抑制比(102dB CMRR)。
    - 集成参考源和缓冲器: 内置4.096V参考源和缓冲器,减少外部电路需求。
    - 宽工作温度范围: H级器件可在高达125°C的环境下正常工作,适合严苛环境。
    市场竞争力:
    - 在需要高精度、宽动态范围和稳定性的应用中具有明显优势。
    - 灵活的输入配置使其适用于多种工业和医疗应用。
    - 集成参考源和缓冲器减少了外部元件数量,提高了系统的可靠性。

    应用案例和使用建议


    应用案例:
    - 可编程逻辑控制器(PLCs): 用于监控和控制工业过程中的多个传感器信号。
    - 工业过程控制: 实时监测生产线上各个点的数据。
    - 医疗成像: 用于超声成像和其他医疗设备的信号处理。
    使用建议:
    - 在选择输入范围时,根据具体信号幅度进行合理配置,以获得最佳精度。
    - 对于高速数据采集系统,可以利用LVDS接口以增加传输带宽,减少数据丢失。
    - 确保供电稳定且在规定范围内,避免因电压波动影响精度和稳定性。

    兼容性和支持


    - 接口兼容性: 支持CMOS和LVDS两种接口,方便与不同类型的电路板连接。
    - 厂商支持: 提供详尽的技术文档和支持服务,确保用户能够快速上手和解决使用中遇到的问题。

    常见问题与解决方案


    - 问题: ADC输出结果不稳定。
    - 解决方案: 检查输入信号是否超出规定的输入范围。若超出,则需调整输入信号或重新配置输入范围。

    - 问题: 转换结果不准确。
    - 解决方案: 检查供电电压是否稳定,必要时使用稳压器。同时,确认所有引脚接法正确无误。

    总结和推荐


    综合评估:
    LTC2345-18是一款高精度、低噪声的多通道同时采样ADC,具备宽输入范围、高性能等特点,适用于工业和医疗领域的多种应用。其宽工作温度范围和内部参考源及缓冲器的设计,进一步增强了系统的可靠性和易用性。
    推荐:
    对于需要高精度、宽动态范围信号处理的应用,特别是工业过程控制和医疗成像等领域,强烈推荐使用LTC2345-18。其出色的性能和便捷的使用体验将显著提升系统的整体表现。

LTC2345CUK-18#PBF参数

参数
采样率 200Ksps
接口类型 LVDS,SPI,Serial
电压-电源,模拟 5V
输入类型 Differential
电压 - 电源,数字 5V
通道数 8
分辨率 18bit
架构 SAR
信噪比 91.8dB
位数 18
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2345CUK-18#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2345CUK-18#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2345CUK-18#PBF LTC2345CUK-18#PBF数据手册

LTC2345CUK-18#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 418.2486
10+ ¥ 311.364
52+ ¥ 293.1044
库存: 52
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3113.64
