AD7490BRUZ-REEL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.25V 69.5dB 1Msps 12bit 16 12 DSP,MICROWIRE,QSPI,andSPI Single-Ended 2.7V~5.25V SAR TSSOP-28 贴片安装,黏合安装 9.7mm(长度)*4.4mm(宽度)
供应商型号: 26MM-AD7490BRUZ-REEL7
供应商: 云汉优选
标准整包数: 1

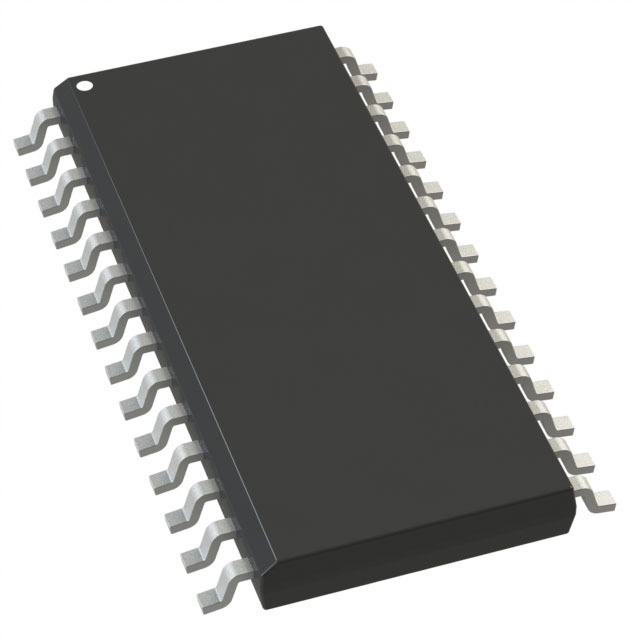

ANALOG DEVICES 模数转换器(ADC) AD7490BRUZ-REEL7

AD7490BRUZ-REEL7概述

    AD7490 16-Channel, 1 MSPS, 12-Bit ADC 技术手册

    产品简介


    AD7490 是一款由 Analog Devices 设计的高速、低功耗 16 通道逐次逼近型模数转换器(ADC)。它采用单电源供电,供电电压范围为 2.7 V 至 5.25 V,具有高达 1 MSPS 的吞吐率。这款 ADC 广泛应用于数据采集系统、传感器接口等领域。

    技术参数


    以下是 AD7490 的关键技术参数:
    | 参数 | 值 |

    | 采样速率 | 1 MSPS |
    | 分辨率 | 12 位 |
    | 动态性能 | SINAD 70.5 dB(3 V 供电) |
    | 电源电压范围 | 2.7 V 至 5.25 V |
    | 电源电流 | 最大 2.5 mA(3 V 供电) |
    | 输入电压范围 | 0 V 至 REFIN 或 0 V 至 2 × REFIN |
    | 转换时间 | 800 ns |
    | 环境温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 高速吞吐率:最高可达 1 MSPS。
    2. 低功耗:在最大吞吐率下,3 V 供电时仅消耗 5.4 mW。
    3. 宽输入电压范围:可以处理输入频率超过 1 MHz 的信号。
    4. 灵活的配置:通过设置控制寄存器,可选择不同的模拟输入范围和输出编码方式。
    5. 高集成度:提供 28 引脚 TSSOP 和 32 引脚 LFCSP 封装,便于不同应用的需求。

    应用案例和使用建议


    AD7490 可广泛应用于各种需要高速数据采集的应用场景,例如医疗成像、工业自动化和通信设备等。为了实现最佳性能,建议在设计电路时注意以下几点:
    - 使用低噪声电源以保证 ADC 的性能。
    - 确保模拟信号路径尽可能短,以减少干扰。
    - 配置合适的参考电压,以充分利用 ADC 的动态范围。

    兼容性和支持


    AD7490 支持 SPI/QSPI/MICROWIRE/DSP 兼容的串行接口,可以直接连接到 3 V 或 5 V 处理器系统,无需额外电平转换。Analog Devices 提供全面的技术支持和文档,包括评估板、软件工具和应用笔记,帮助用户快速上手并优化系统设计。

    常见问题与解决方案


    - 问题:电源电压超出范围。
    - 解决方法:检查电源电压是否在 2.7 V 至 5.25 V 的范围内。
    - 问题:噪声过大。
    - 解决方法:增加电源滤波电容,并确保模拟信号路径尽可能短。
    - 问题:转换结果不稳定。
    - 解决方法:检查接线是否松动,确认参考电压稳定,并适当调整采样率。

    总结和推荐


    AD7490 在高速数据采集方面表现出色,具有低功耗、高集成度和灵活的配置选项,非常适合各种高精度数据采集应用。对于需要高速和高精度 ADC 的系统,AD7490 是一个理想的选择。强烈推荐给那些寻求高性能、易于集成的 ADC 解决方案的设计工程师。

AD7490BRUZ-REEL7参数

参数
架构 SAR
输入类型 Single-Ended
电压-电源,模拟 2.7V~5.25V
信噪比 69.5dB
分辨率 12bit
电压 - 电源,数字 2.7V~5.25V
通道数 16
采样率 1Msps
位数 12
接口类型 DSP,MICROWIRE,QSPI,andSPI
长*宽*高 9.7mm(长度)*4.4mm(宽度)
通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

AD7490BRUZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7490BRUZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7490BRUZ-REEL7 AD7490BRUZ-REEL7数据手册

AD7490BRUZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46
10+ ¥ 39.4286
50+ ¥ 35.8
100+ ¥ 33.1585
库存: 114
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 46
直接购买
加入购物车
