首页  >  产品百科  >  AD10242TZ/883B

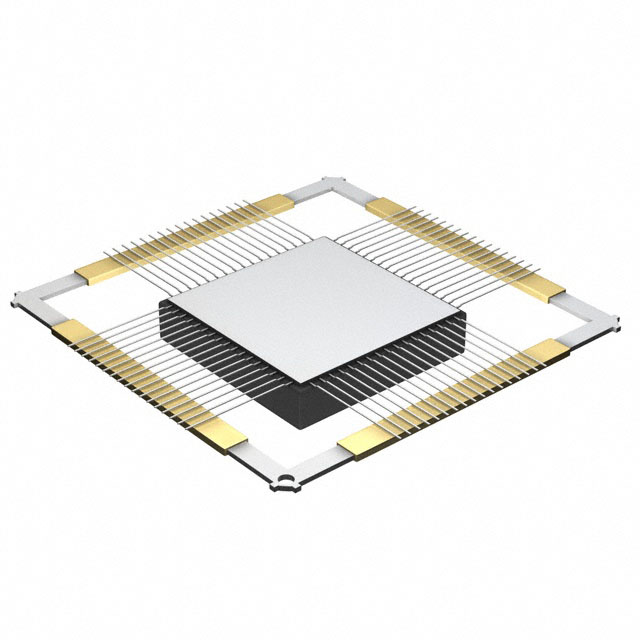

AD10242TZ/883B

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 68dB 40Msps 12bit 2 Parallel Voltage Pipelined LCC 贴片安装 24.13mm(长度)*24.13mm(宽度)
供应商型号: AD10242TZ/883B
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 模数转换器(ADC) AD10242TZ/883B

AD10242TZ/883B概述


    产品简介


    AD10242是一款由ADI(Analog Devices)开发的双通道模拟数字转换器(ADC),具备信号调理功能。AD10242包含两个匹配的ADC,具有输入信号调理能力,适用于广泛的动态范围要求。其主要应用领域包括雷达处理、通信接收机、红外热像仪处理以及任何IQ信号处理应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 分辨率 | 12 Bits |
    | 输入电压范围 (AIN1) | ±0.5 V |
    | 输入电压范围 (AIN2) | ±1.0 V |
    | 输入电压范围 (AIN3) | ±2.0 V |
    | 输入电阻 (AIN1) | 99 | 100 | 101 | Ω |
    | 输入电阻 (AIN2) | 198 | 200 | 202 | Ω |
    | 输入电阻 (AIN3) | 396 | 400 | 404 | Ω |
    | 动态范围 (SFDR) 80 dBFS |
    | 功耗 2.0 W |
    | 工作温度范围 | -55 125 | °C |

    产品特点和优势


    AD10242的独特之处在于其卓越的性能参数,如高动态范围(80 dB SFDR)、低功耗(<2 W)以及良好的信噪比(SNR)。此外,每个通道都经过激光校准以确保增益和偏置匹配,并且提供了用户可定义的输入幅度范围,这使得其在多系统功能整合时更为灵活高效。

    应用案例和使用建议


    AD10242广泛应用于雷达系统、通信设备、热像仪处理及IQ信号处理等领域。例如,在雷达系统中,其可以提供高精度的数据采集,增强系统的实时处理能力。对于用户来说,建议根据具体应用场景选择合适的输入电压范围,并在设计时考虑散热问题,以确保最佳性能和可靠性。

    兼容性和支持


    AD10242采用陶瓷封装,符合MIL-STD-883B标准,并提供了多种定制选项,如直接AC耦合ADC等。供应商提供详尽的技术支持,包括样品测试、定制化服务以及故障排除指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电阻过高 | 检查输入信号源是否匹配,必要时调整 |
    | 输出信号不稳定 | 检查电源电压和电流是否稳定,确保所有接地良好连接 |
    | 温度稳定性差 | 确认工作温度范围内的误差在可接受范围内,必要时增加散热措施 |

    总结和推荐


    总的来说,AD10242凭借其卓越的性能和广泛应用,成为雷达系统和通信设备的理想选择。对于需要高精度、高动态范围数据采集的应用,AD10242是极为推荐的高性能ADC解决方案。如果您正在寻找一个可靠且高效的双通道ADC,AD10242无疑是一个优秀的选择。

AD10242TZ/883B参数

参数
分辨率 12bit
信噪比 68dB
输入类型 Voltage
电压-电源,模拟 -
通道数 2
电压 - 电源,数字 -
接口类型 Parallel
位数 -
架构 Pipelined
采样率 40Msps
长*宽*高 24.13mm(长度)*24.13mm(宽度)
通用封装 LCC
安装方式 贴片安装
应用等级 军用级
零件状态 停产
包装方式 托盘

AD10242TZ/883B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD10242TZ/883B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD10242TZ/883B AD10242TZ/883B数据手册

AD10242TZ/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
