AD5753BCPZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: -30V~0V,5V~33V 16bit 16 DSP,MICROWIRE,QSPI,andSPI 1.71V~5.5V R-2R LFCSP-40 贴片安装
供应商型号: 4033328
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) AD5753BCPZ

AD5753BCPZ概述

    AD5753单通道16位电流和电压DAC技术手册

    产品简介


    AD5753是一款由Analog Devices公司生产的单通道、双极性输出的数字模拟转换器(DAC),它提供电流和电压两种输出模式,并具备动态功率控制(DPC)及HART通信功能。AD5753适用于各种工业自动化系统,如过程控制、致动器控制、分布式控制系统(DCS)、可编程逻辑控制器(PLC)等。它的高精度和可靠性使其成为工业自动化领域的理想选择。

    技术参数


    - 分辨率:16位
    - 电流输出范围:0mA至20mA,4mA至20mA,0mA至24mA,±20mA,±24mA,−1mA至+22mA
    - 电压输出范围:0V至5V,0V至10V,±5V,±10V(过载范围为20%)
    - 输出驱动能力:短路电流可达16mA
    - 参考电压输入:2.5V
    - 输出噪声:7μV p-p(0.1Hz至10Hz)
    - 负载调节率:140ppm/mA
    - 线性度误差:±0.05%FSR(全温度范围内)
    - 工作温度范围:−40°C至+115°C

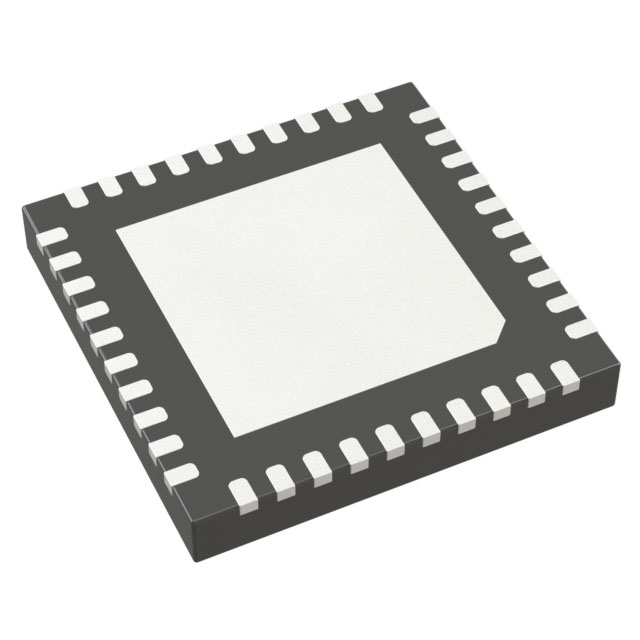

    - 封装形式:40引脚LFCSP,尺寸6mm x 6mm

    产品特点和优势


    1. 多功能诊断功能:集成12位ADC和两个外部输入引脚,提供了全面的故障诊断能力。
    2. 先进的热管理:通过内置的降压DC-DC转换器实现动态功率控制(DPC),提高模块密度。
    3. 高鲁棒性:具有误接保护功能,能够在±38V的电压下保持稳定运行。
    4. HART协议兼容:确保在HART网络中的无缝连接。

    应用案例和使用建议


    应用案例:AD5753广泛应用于工业自动化领域,例如在过程控制系统中用于精确控制阀门和泵的运行。在这些系统中,AD5753能够根据来自中央控制器的信号调整电流或电压输出,从而实现对现场设备的精准控制。
    使用建议:为了充分发挥AD5753的优势,在使用时应注意以下几点:
    - 在安装前确保系统电源符合规范,以避免电压不稳影响性能。
    - 配置适当的外部补偿电容,以增强输出稳定性。
    - 在进行复杂系统集成时,合理安排电路布局,减少电磁干扰(EMI)的影响。

    兼容性和支持


    - 配套产品:AD5758、AD5755-1、AD5422等均为该系列的补充产品,提供不同功能和特性的DAC选择。HART调制解调器(AD5700)则确保了AD5753在HART网络中的可靠通信。
    - 支持服务:Analog Devices提供详尽的技术文档和支持资源,帮助用户快速了解并正确使用该产品。

    常见问题与解决方案


    1. 问题:如何确保AD5753在高电流条件下正常工作?
    - 解决方案:合理配置外部电阻,并确保电源电压在推荐范围内,防止过压损坏设备。
    2. 问题:遇到温度漂移问题怎么办?
    - 解决方案:定期校准参考电压,同时增加适当的温度补偿措施,以减小温漂影响。
    3. 问题:怎样确保输出准确无误?
    - 解决方案:利用内部12位ADC进行实时监测,并根据需要调整增益和偏置,保证输出精度。

    总结和推荐


    总体而言,AD5753是一款高度集成、高性能且应用广泛的电流电压DAC,适合用于要求高精度和高可靠性的工业自动化系统。其多功能诊断、先进的热管理和卓越的鲁棒性使其在市场上具备强大的竞争力。对于寻求高性能DAC解决方案的设计者来说,AD5753是一个值得推荐的产品。

AD5753BCPZ参数

参数
位数 16
通道数 -
电压 - 电源,数字 1.71V~5.5V
输入类型 -
信噪比 -
分辨率 16bit
接口类型 DSP,MICROWIRE,QSPI,andSPI
架构 R-2R
电压-电源,模拟 -30V~0V,5V~33V
采样率 -
通用封装 LFCSP-40
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AD5753BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD5753BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD5753BCPZ AD5753BCPZ数据手册

AD5753BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 143.2659
10+ ¥ 100.8304
25+ ¥ 90.7562
100+ ¥ 89.5285
250+ ¥ 88.9211
500+ ¥ 88.3009
库存: 90
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1008.3
直接购买
加入购物车
