LTC1450CN#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: Analog Devices 12 位数模转换器, 单通道, 并行接口, 24引脚, 单极输出
供应商型号: N-LTC1450CN#PBF
供应商: 云汉优选
标准整包数: 1

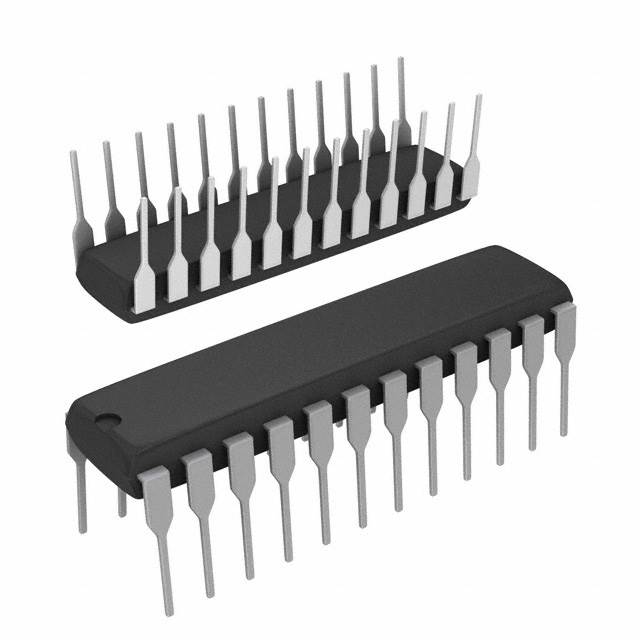

ANALOG DEVICES 模数转换器(ADC) LTC1450CN#PBF

LTC1450CN#PBF概述


    产品简介


    LTC1450/LTC1450L:并行输入,12位微功耗轨到轨DAC
    LTC1450/LTC1450L是具有单电源供电能力的12位数字模拟转换器(DAC),采用SSOP封装。这些器件包含输出缓冲放大器、参考电压源和双缓存并行数字接口,适用于工业过程控制、自动测试设备、任意波形发生器等多种应用场景。它们能够在宽泛的温度范围内提供可靠的性能,并具有高精度的数字校准功能。

    技术参数


    - 分辨率:12位
    - 工作电压:
    - LTC1450:4.5V 至 5.5V,典型电流消耗:400μA
    - LTC1450L:2.7V 至 5.5V,典型电流消耗:250μA
    - 数字输入电压:
    - LTC1450L:高电平(VIH) ≥ 2.2V,低电平(VIL) ≤ 0.8V
    - LTC1450:高电平(VIH) ≥ 2.4V,低电平(VIL) ≤ 0.8V
    - 输出特性:
    - 输出缓冲器增益配置为1或2
    - 具备内部参考电压,LTC1450:2.048V;LTC1450L:1.22V
    - 绝对最大额定值:
    - VCC 至 GND:–0.5V 至 7.5V
    - 逻辑输入至 GND:–0.5V 至 7.5V
    - VOUT:–0.5V 至 VCC + 0.5V

    产品特点和优势


    LTC1450/LTC1450L具有以下显著优势:
    - 真轨到轨输出:可以在整个电源范围内实现线性输出。
    - 低功耗:典型电流消耗仅为数百微安,适合电池供电的应用。
    - 高精度:保证单调性,最大DNL误差为±0.5 LSB。
    - 灵活的增益配置:可通过外部电阻调整输出增益。
    - 广泛的温度范围:工业级型号可在-40°C到85°C的温度范围内工作。
    - 内置参考电压:简化设计,减少外部组件。

    应用案例和使用建议


    LTC1450/LTC1450L常用于工业过程控制、自动测试设备等领域。例如,在一个需要高精度和低功耗的自动化测试系统中,可以利用LTC1450/LTC1450L来生成精确的模拟信号。
    使用建议:
    - 选择合适的工作电压:根据具体应用需求选择适合的工作电压范围。
    - 正确连接外部参考电压:如果使用外部参考电压,确保准确配置,以达到预期的精度。
    - 注意负载效应:在连接负载时,注意其对输出电压的影响,必要时使用输出缓冲器。

    兼容性和支持


    LTC1450/LTC1450L具有良好的兼容性,可以与其他微处理器无缝连接。制造商提供了详尽的技术文档和支持服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:DAC输出不正确。
    - 解决方案:检查输入数据和工作电压是否正确。
    - 问题2:功耗过高。
    - 解决方案:确认所有引脚配置正确,尤其是VCC和接地引脚的连接。
    - 问题3:输出信号不稳定。
    - 解决方案:添加旁路电容到VCC引脚,确保电源稳定。

    总结和推荐


    总体而言,LTC1450/LTC1450L是一款性能优异的12位DAC芯片,具有高精度、低功耗和广泛的应用范围。对于需要高精度模拟信号生成的应用,推荐使用这款产品。其紧凑的封装和灵活的配置使其成为许多应用的理想选择。

LTC1450CN#PBF参数

参数
位数 12
输入类型 Parallel
电压 - 电源,数字 5V
接口类型 Parallel
架构 String DAC
通道数 1
采样率 -
分辨率 12bit
信噪比 -
电压-电源,模拟 5V
长*宽*高 32.51mm*6.48mm*3.3mm
通用封装 PDIP-24
安装方式 通孔安装
包装方式 散装,管装

LTC1450CN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1450CN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1450CN#PBF LTC1450CN#PBF数据手册

LTC1450CN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 15.1156 ¥ 128.4826
19+ $ 14.1007 ¥ 119.856
库存: 45
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 1027.86
