首页  >  产品百科  >  HMC8074LP6GETR

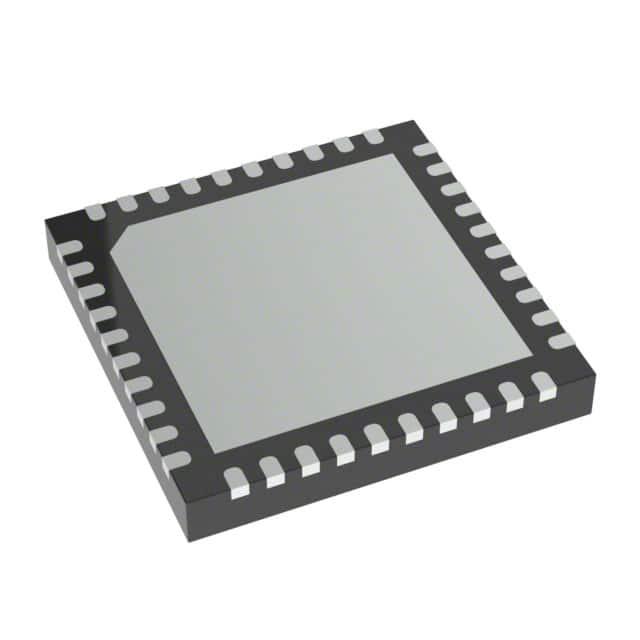

HMC8074LP6GETR

产品分类: RF衰减器
厂牌: ANALOG DEVICES
产品描述: 8.3GHz 15.2GHz QFN-40 贴片安装 6mm*6mm*850μm
供应商型号: Q-HMC8074LP6GETR
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF衰减器 HMC8074LP6GETR

HMC8074LP6GETR概述


    产品简介


    HMC8074LP6GE 四频段MMIC VCO
    HMC8074LP6GE 是一款集成谐振器、负阻器件和变容二极管的四频段微波集成电路电压控制振荡器(VCO)。该产品适用于各种工业应用,如测试设备、VSAT无线电、点对点或多点无线电及军用设备。其关键优势在于卓越的相位噪声性能、宽广的工作频率范围和紧凑的封装设计。

    技术参数


    - 频率范围:
    - 频段1:8.3 - 10.1 GHz
    - 频段2:10.1 - 11.9 GHz
    - 频段3:11.9 - 13.6 GHz
    - 频段4:13.6 - 15.2 GHz
    - 调谐灵敏度:
    - 频段1:75 MHz/V
    - 频段2:75 MHz/V
    - 频段3:100 MHz/V
    - 频段4:120 MHz/V
    - 输出功率:
    - RF1:-5到+6 dBm
    - RF2:-15到-4 dBm
    - 电源电压: 4.50 V - 5.00 V
    - 总供电电流(VCB + ICx): 60 - 90 mA
    - 调节电压范围: 0.5 - 13.0 V
    - 工作温度范围: -40°C 到 +85°C

    产品特点和优势


    1. 高精度: 该VCO提供高达15.2 GHz的工作频率范围,具有出色的频率稳定性。
    2. 低相位噪声: 在不同的偏移频率下,表现出良好的SSB相位噪声性能。
    3. 紧凑封装: 采用无铅QFN 6x6 mm表面贴装封装,占地面积仅为36mm²。
    4. 双输出: 可以独立调节两个RF输出端口,为不同应用提供更多的灵活性。
    5. 无需外部谐振器: 内置的谐振器和负阻器件减少了外部组件的需求,降低了设计复杂度。

    应用案例和使用建议


    应用案例:
    - 测试设备与工业控制: 由于其宽泛的工作频率范围和高精度,适合用于各类测试仪器。
    - 卫星通信: 适用于VSAT无线电系统,可实现稳定的信号传输。
    - 无线通信: 在点对点或多点无线电系统中,可用于构建高频传输链路。
    使用建议:
    - 确保调节电压在指定范围内(0.5 - 13.0 V),以获得最佳性能。
    - 选择适当的电源电压(4.50 V - 5.00 V),并根据需要调整供电电流,以保证电路稳定运行。
    - 由于内部集成了谐振器和变容二极管,可以减少外部匹配元件的使用,简化PCB布局设计。

    兼容性和支持


    - 兼容性: HMC8074LP6GE VCO可以直接与现有的测试设备和工业控制系统进行兼容,但需要确保电压和频率范围的一致性。
    - 技术支持: 如有使用问题,可联系Analog Devices的客服热线1-800-ANALOG-D进行咨询。此外,还可以通过官方网站获取更多资料和技术支持。

    常见问题与解决方案


    1. 问题: 输出功率不稳定。
    - 解决方法: 检查输入电压是否在规定范围内,调整至推荐值;确认PCB布线没有出现短路或开路情况。

    2. 问题: 相位噪声过高。
    - 解决方法: 确认输入调节电压是否在合适范围内,检查电源电压是否稳定,必要时增加外部滤波器以降低噪声。
    3. 问题: 频率调谐不准确。
    - 解决方法: 重新校准调谐电压,确保所有连接正确无误。如果问题仍然存在,考虑更换新的VCO器件。

    总结和推荐


    综上所述,HMC8074LP6GE是一款高性能的四频段微波集成电路电压控制振荡器,广泛应用于各种高端工业和军事设备中。其卓越的性能和紧凑的设计使其成为市场上的热门选择。强烈推荐给需要高精度和稳定性的应用场景。对于工程师和采购人员来说,这款产品是性价比很高的选择,能够满足多样化需求并带来出色的性能表现。

HMC8074LP6GETR参数

参数
最大工作频率 15.2GHz
最小工作频率 8.3GHz
阻抗 -
额定功率 -
典型衰减 -
衰减容差 -
长*宽*高 6mm*6mm*850μm
通用封装 QFN-40
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC8074LP6GETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC8074LP6GETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF衰减器 ANALOG DEVICES HMC8074LP6GETR HMC8074LP6GETR数据手册

HMC8074LP6GETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 5000
起订量: 5000 增量: 500
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
