LTC1290BCSW#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V,±5V 73.3dB 50Ksps 12bit 8 12 SPI Differential,Single-Ended 5V,±5V SAR SO-20 贴片安装,黏合安装
供应商型号: LTC1290BCSW#TRPBF
供应商: 期货订购
标准整包数: 1000

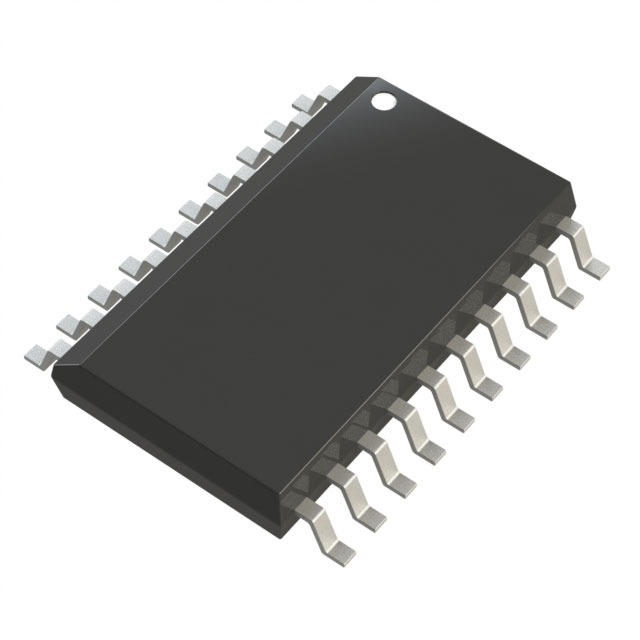

ANALOG DEVICES 模数转换器(ADC) LTC1290BCSW#TRPBF

LTC1290BCSW#TRPBF概述


    产品简介


    LTC1290 数据采集系统
    LTC1290 是一款单芯片 12 位数据采集系统,集成了一个逐次逼近型模数转换器(ADC),采用LTCMOS 技术实现单极性或双极性的12位和11位加符号位的转换。它具有8通道输入多路复用器,可配置为单端输入或差分输入(或两者组合)。此器件适用于多种工业应用,如数据采集系统、仪表控制、信号处理等领域。

    技术参数


    - 分辨率:12位
    - 最大吞吐率:50kHz
    - 转换时间:最大13μs
    - 电源电流:最高6.0mA
    - 电源电压:5V或±5V
    - 接口:直接与大多数微处理器的串行端口和所有并行端口兼容
    - 工作温度范围:LTC1290BC, LTC1290CC, LTC1290DC:0°C至70°C;LTC1290BI, LTC1290CI, LTC1290DI:-40°C至85°C;LTC1290BM, LTC1290CM, LTC1290DM(已淘汰):-55°C至125°C
    - 数字输入/输出电压范围:-0.3V至12V
    - 数字输出电压:-0.3V至VCC+0.3V
    - 参考电压范围:(V–)-0.05V至VCC+0.05V
    - 最大功耗:500mW

    产品特点和优势


    LTC1290 的主要特点是:
    - 高精度:最小分辨率为12位,无缺失代码保证
    - 可编程性:支持单极性和双极性转换,支持多种数据序列格式和字长
    - 节能:可进行低功耗模式操作
    - 宽泛的工作温度范围:适用于各种工业环境
    这些特性使得LTC1290 在工业控制、信号处理等领域中表现出色,是替代传统ADC解决方案的理想选择。

    应用案例和使用建议


    LTC1290 广泛应用于需要高精度数据采集的应用场合。例如,在工业自动化控制系统中,可以用于监测和记录生产过程中的参数变化。为了最大化其性能,建议采取以下措施:
    - 确保输入信号在规定范围内,避免过压导致的数据错误。
    - 使用合适的外部滤波电路,减少噪声对采样结果的影响。
    - 在进行快速连续转换时,保持适当的参考电压稳定性,以确保转换精度。

    兼容性和支持


    LTC1290 支持与大多数微处理器的直接接口,可通过SPI或I2C协议轻松连接到各种嵌入式系统中。此外,制造商提供详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:LTC1290 如何处理过电压保护?
    - 答:对于单通道的过电压保护,输入电流限制在15mA以内。对于多通道,每通道电流限制为7mA,所有通道总电流限制为28mA。
    2. 问:如何避免芯片选通(CS)信号引起的误差?
    - 答:内部电路会等待两个A时钟周期后才响应控制信号,因此需要确保至少2个A时钟周期的设置时间,才能开始数据传输。

    总结和推荐


    LTC1290 是一款高性能、多功能的数据采集组件,适用于多种工业应用。其高精度、宽温范围、灵活的编程选项和良好的易用性使其在市场上具有强大的竞争力。推荐在需要高精度数据采集的系统中使用这款产品。无论是工业控制还是科学研究领域,LTC1290 都将发挥重要作用。

LTC1290BCSW#TRPBF参数

参数
通道数 8
电压 - 电源,数字 5V,±5V
输入类型 Differential,Single-Ended
架构 SAR
接口类型 SPI
信噪比 73.3dB
位数 12
电压-电源,模拟 5V,±5V
分辨率 12bit
采样率 50Ksps
13.01mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-20
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC1290BCSW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1290BCSW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC1290BCSW#TRPBF LTC1290BCSW#TRPBF数据手册

LTC1290BCSW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 407.6782
2000+ ¥ 397.3135
3000+ ¥ 386.9488
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 407678.2
