LTC2145CUP-14#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 73.1dB 125Msps 14bit 2 14 LVDS,Parallel Differential 1.7V~1.9V Pipelined QFN-64 贴片安装,黏合安装 9mm(长度)*9mm(宽度)
供应商型号: Y-LTC2145CUP-14#TRPBF
供应商: 期货订购
标准整包数: 2000

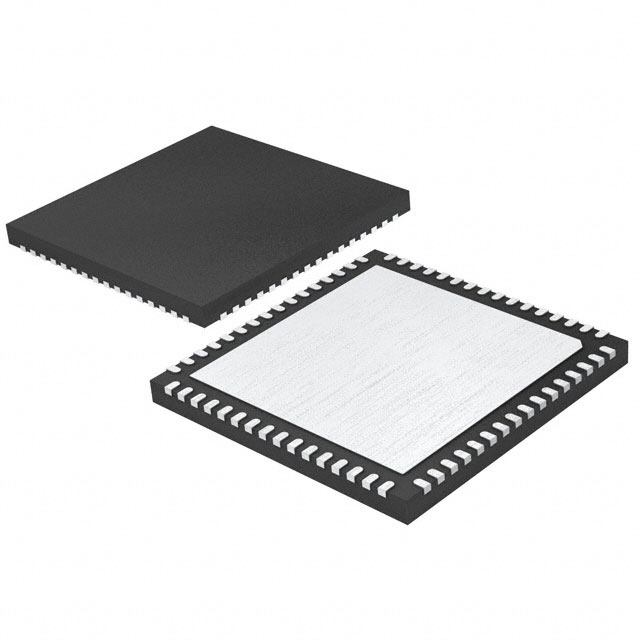

ANALOG DEVICES 模数转换器(ADC) LTC2145CUP-14#TRPBF

LTC2145CUP-14#TRPBF概述


    产品简介


    LTC2145-14、LTC2144-14 和 LTC2143-14 是由Linear Technology Corporation(现为Analog Devices的一部分)设计的高性能模拟数字转换器(ADC)。这些ADC属于14位精度,具有高速采样能力,可以达到最高125 MSPS(每秒百万次采样)。这些产品主要用于通信领域中的信号数字化处理,特别是在要求高动态范围和低噪声的应用中表现优异。

    技术参数


    - 分辨率:14位,无缺失码
    - 采样频率:最高可达125 MSPS
    - 信噪比(SNR):高达73.1 dB
    - 无杂散动态范围(SFDR):90 dB
    - 功耗:双通道同时采样的情况下,总功耗分别为189 mW、149 mW 和 113 mW,单个通道分别为95 mW、75 mW 和 57 mW
    - 电源电压:1.8V单电源供电
    - 输出方式:CMOS、DDR CMOS 或 DDR LVDS 输出
    - 输入范围:1 Vp-p 至 2 Vp-p
    - 全功率带宽:750 MHz
    - 输入延迟:0 ns
    - 定时特性:采样频率范围1 MHz 至 125 MHz
    - 工作温度范围:商业级(0°C 至 70°C)、工业级(-40°C 至 85°C)

    产品特点和优势


    - 高精度:14位分辨率,无缺失码,确保了信号转换的准确性。
    - 高动态范围:73.1 dB SNR 和 90 dB SFDR 表现出色的信号处理能力。
    - 低功耗:在多种工作模式下提供超低功耗,适合便携式设备应用。
    - 多功能输出选项:提供多种输出方式(CMOS、DDR CMOS、DDR LVDS),灵活适用于不同应用需求。
    - 稳定性高:低漂移率和稳定的参考电压确保了在极端温度条件下的稳定性能。

    应用案例和使用建议


    - 通讯领域:LTC2145-14 系列在移动通信基站和软件定义无线电中的广泛应用,展示了其处理复杂信号的能力。
    - 医学成像:在便携式医疗成像设备中,确保图像的高质量和精确度。
    - 多通道数据采集:用于非破坏性检测和多通道数据采集系统,保证数据准确性和可靠性。
    使用建议:
    - 在使用过程中,注意保证输入信号的电压范围和电源电压一致,避免超出规定的最大额定值。
    - 在高动态范围内工作时,需确保良好的散热措施,以维持器件正常工作。

    兼容性和支持


    - 兼容性:该系列ADC支持多种数据输出格式(CMOS、DDR CMOS、DDR LVDS),可以与不同类型的处理器接口兼容。
    - 支持:制造商提供了详尽的技术文档和支持服务,有助于用户快速解决问题并优化设计。

    常见问题与解决方案


    1. 电源电流过大
    - 解决方法:检查外部电路连接和负载,确保输入电压和电源电压符合规格。

    2. 输出数据不稳定
    - 解决方法:调整时钟频率和编码模式,确认采样频率在规定范围内,且CLKOUT设置正确。
    3. 噪声问题
    - 解决方法:使用外部参考电压,提高输入信号驱动能力和降低噪声源的影响。

    总结和推荐


    LTC2145-14、LTC2144-14 和 LTC2143-14 的高性能、高精度和低功耗特性使其在多个应用领域具有显著的竞争优势。这些ADC特别适合于需要高动态范围和低噪声处理的场合。尽管价格相对较高,但考虑到其在关键应用中的出色表现,它们仍然是值得推荐的产品。

LTC2145CUP-14#TRPBF参数

参数
架构 Pipelined
电压 - 电源,数字 1.7V~1.9V
位数 14
分辨率 14bit
输入类型 Differential
通道数 2
采样率 125Msps
信噪比 73.1dB
接口类型 LVDS,Parallel
电压-电源,模拟 1.7V~1.9V
长*宽*高 9mm(长度)*9mm(宽度)
通用封装 QFN-64
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC2145CUP-14#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2145CUP-14#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2145CUP-14#TRPBF LTC2145CUP-14#TRPBF数据手册

LTC2145CUP-14#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
