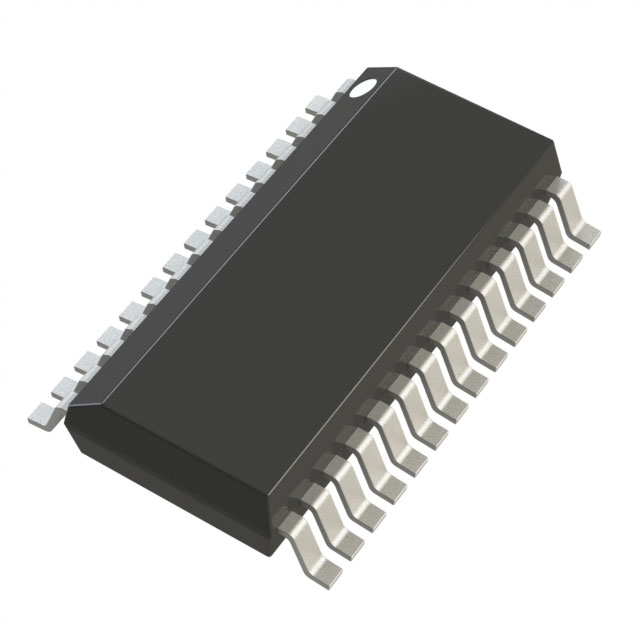

LTC2418IGN#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 7.5sps 24bit 16 24 SPI Differential,Single-Ended 2.7V~5.5V Sigma-Delta SSOP-28 贴片安装 1.75mm(高度)
供应商型号: 4018804
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2418IGN#PBF

LTC2418IGN#PBF概述


    产品简介


    LTC2414/LTC2418是8-/16通道(4-/8差分)微功耗24位ΔΣ模数转换器。
    这些转换器具有广泛的输入范围(0.1V至VCC),能够用于各种应用,如传感器直接数字化、温度测量、气体分析仪、应变计传感器以及工业过程控制。该系列转换器具备低延迟和高精度特性,能够在单周期内完成信号采样和转换。

    技术参数


    关键规格:
    - 分辨率:24位,无缺失代码
    - 积分非线性(INL):2ppm
    - 偏移误差:±2.5µV
    - 正满量程误差:±12ppm
    - 输出噪声:0.2ppm
    - 工作电压范围:2.7V至5.5V
    - 输入共模抑制比:>140dB(直流)
    - 电源抑制比:110dB(直流)
    电气特性:
    - 输入范围:IN+ 和 IN– 的绝对值不超过VCC ± 0.3V
    - 引脚电流:低级输入电流(0V 至 VCC)为10μA
    - 供电电流(转换模式):200μA
    - 外部振荡器频率范围:2.56kHz至500kHz
    - 转换时间:130.86ms 至 163.44ms
    工作环境:
    - 工作温度范围:0°C 至 70°C 或 -40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    LTC2414/LTC2418的主要特点:
    - 微功耗设计(200μA,睡眠模式下仅4μA)
    - 高精度:24位无丢失码分辨率
    - 独特的内部振荡器无需外部元件
    - 优秀的差分和共模抑制能力
    优势:
    - 在温度变化范围内保持高精度(±2.5ppm)
    - 适应性强,可接受0.1V至VCC的参考电压
    - 广泛的应用领域,适用于多种环境下的工业过程控制

    应用案例和使用建议


    典型应用:
    - 重量称重
    - 直接温度测量
    - 气体分析仪
    - 应变计传感器
    使用建议:
    - 对于高精度需求的应用,建议在低温环境下操作以提高性能稳定性
    - 使用外部振荡器时,需注意频率选择以确保良好的信噪比

    兼容性和支持


    兼容性:
    - 该器件采用灵活的4线数字接口,兼容SPI和MICROWIRE协议
    - 可与市面上大多数微控制器轻松对接
    支持:
    - Linear Technology提供全面的技术支持和详尽的技术文档,包括产品手册、应用指南等

    常见问题与解决方案


    常见问题:
    - Q: 如何正确设置外部振荡器频率?
    - A: 确保外部振荡器频率介于2.56kHz到500kHz之间,并且使用指定的连接方式连接到FO引脚
    - Q: 何时需要启用自动休眠模式?
    - A: 在非连续转换模式下,启用自动休眠可以显著降低功耗

    总结和推荐


    综合评估:
    LTC2414/LTC2418是一款高性能的24位ADC,适合需要高精度和稳定性的应用场合。其低功耗特性使其成为电池供电系统中的理想选择。此外,其丰富的电气特性以及广泛的温度适应能力使其能够在多种复杂环境下可靠运行。
    推荐:
    鉴于其卓越的性能和适用性,我们强烈推荐LTC2414/LTC2418用于对精度和稳定要求较高的应用场景。

LTC2418IGN#PBF参数

参数
信噪比 -
架构 Sigma-Delta
采样率 7.5sps
通道数 16
电压 - 电源,数字 2.7V~5.5V
分辨率 24bit
输入类型 Differential,Single-Ended
位数 24
接口类型 SPI
电压-电源,模拟 2.7V~5.5V
长*宽*高 1.75mm(高度)
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2418IGN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2418IGN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2418IGN#PBF LTC2418IGN#PBF数据手册

LTC2418IGN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
