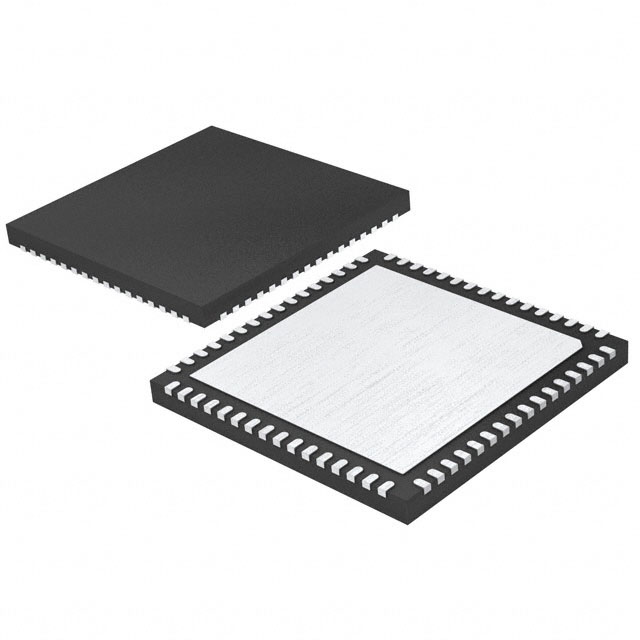

LTC2242IUP-10#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.375V~2.625V 60.4dB 250Msps 10bit 1 10 LVDS,Parallel Differential 2.375V~2.625V Pipelined QFN 贴片安装
供应商型号: CY-LTC2242IUP-10#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2242IUP-10#PBF

LTC2242IUP-10#PBF概述


    产品简介


    LTC2242-10 是一款高性能、高精度的模数转换器(ADC),具有10位分辨率和250兆次采样每秒(Msps)的采样率。这款ADC旨在捕捉高频、宽动态范围的信号,特别适合通信系统中的高性能要求。其主要应用领域包括无线和有线宽带通信、电缆前端系统及功率放大器线性化等。

    技术参数


    - 分辨率: 10位
    - 采样速率: 250 Msps
    - 信号噪声比(SNR): 60.5 dB
    - 无杂散动态范围(SFDR): 78 dB
    - 全功率带宽: 1.2 GHz
    - 电源电压: 单电源2.5V
    - 功耗: 740 mW
    - 输出模式: LVDS、CMOS或解复用CMOS
    - 输入范围: ±0.5V 或 ±1V
    - 接口电平: 差分LVDS或单端CMOS
    - 内部参考电压: 集成参考电压,温度系数低
    - 时序特性: 转换启动延迟时间< 0.4 ns
    - 操作温度范围:
    - 常规: 0°C 到 70°C
    - 扩展: –40°C 到 85°C

    产品特点和优势


    LTC2242-10 拥有多项技术优势使其在市场上脱颖而出:
    - 高采样率:250 Msps允许处理高频信号。
    - 低功耗:仅740 mW使产品适用于便携式设备和空间受限的应用。
    - 低失真:优异的SNR(60.5 dB)和SFDR(78 dB)确保了卓越的信号质量。
    - 灵活性:可选择不同的输出格式,如LVDS、CMOS,或解复用CMOS模式,以适应各种系统需求。
    - 宽输入范围:支持±0.5V和±1V的输入范围,便于不同幅值信号的处理。
    - 稳定性:通过内部参考电压和外部补偿选项,保证了良好的温度稳定性。

    应用案例和使用建议


    应用案例
    - 无线通信系统:例如4G和5G基站中的信号处理。
    - 电缆调制解调器前端:处理复杂的信号调制和解调。
    - 雷达系统:在雷达系统中用于精确的信号捕获和处理。
    使用建议
    - 匹配参考电压:根据应用需求调整参考电压,以确保最佳的SNR和SFDR性能。
    - 电源设计:利用旁路电容稳定电源,减少噪声干扰。
    - 时钟同步:确保ADC的时钟信号尽可能干净且同步,以避免引入额外的时钟抖动。

    兼容性和支持


    LTC2242-10 支持LVDS和CMOS输出,可以轻松与其他常用数字接口集成。制造商提供了详尽的技术文档和支持服务,包括但不限于热管理指导、参考设计和技术支持热线。这使得产品易于集成到现有系统中,并简化了产品的开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 确认供电电压稳定,参考电压配置正确,信号路径无干扰。 |
    | SNR性能不佳 | 检查参考电压稳定性,旁路电容是否适当放置,输入信号是否在指定范围内。 |
    | 功耗过高 | 检查是否有冗余信号,适当调整工作模式,如进入休眠或待机模式。 |

    总结和推荐


    LTC2242-10 是一款优秀的10位ADC,以其出色的采样速率、低功耗和宽输入范围,在通信、雷达等领域表现卓越。无论是在需要高频、高精度信号处理的应用中,还是在对电源效率有严格要求的场景下,LTC2242-10都能提供可靠的支持。尽管初始成本可能略高,但其长期性能和可靠性能够带来显著的优势,因此我们强烈推荐该产品。

LTC2242IUP-10#PBF参数

参数
电压 - 电源,数字 2.375V~2.625V
位数 10
接口类型 LVDS,Parallel
采样率 250Msps
通道数 1
电压-电源,模拟 2.375V~2.625V
输入类型 Differential
分辨率 10bit
信噪比 60.4dB
架构 Pipelined
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC2242IUP-10#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
