首页  >  产品百科  >  LTC2122CUK#PBF

LTC2122CUK#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 69.9dB 170Msps 14bit 2 14 JESD204B Differential 1.7V~1.9V Pipelined QFN-48 贴片安装 7mm(长度)*7mm(宽度)
供应商型号: LTC2122CUK#PBF
供应商: 期货订购
标准整包数: 1040

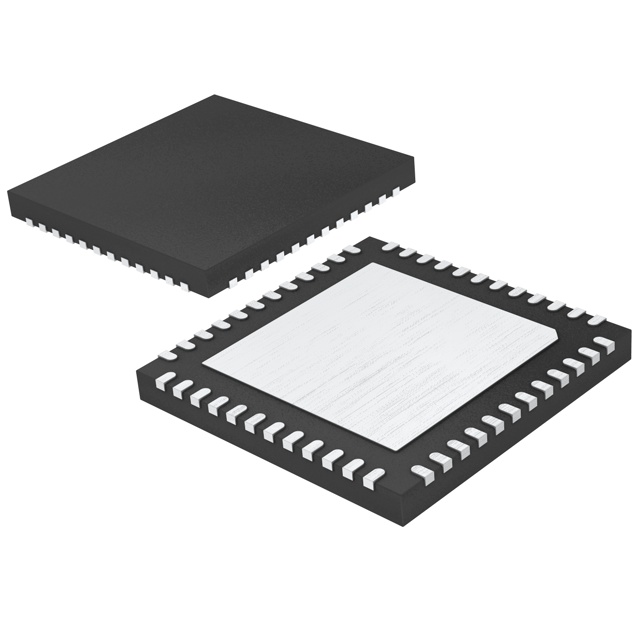

ANALOG DEVICES 模数转换器(ADC) LTC2122CUK#PBF

LTC2122CUK#PBF概述

    LTC2122 高速模拟数字转换器技术手册

    产品简介


    LTC2122 是一款高性能的双通道14位170Msps模数转换器(ADC),具有JESD204B串行输出接口。该产品专为高频信号的数字化而设计,特别适用于需要高动态范围的应用,如通信系统。此外,它在软件定义无线电、医疗成像、高清视频测试和测量仪器等领域也有广泛的应用。

    技术参数


    - 分辨率:14位(无缺失代码)
    - 采样率:170 Msps
    - 输入带宽:1.25 GHz
    - 串行接口:JESD204B
    - 信噪比(SNR):70 dBFS @ 70MHz
    - 无杂散动态范围(SFDR):90 dBFS @ 70MHz
    - 电源电压:1.8V
    - 总功耗:751 mW(包括OVDD)
    - 工作温度范围:商业级(0°C至70°C)、工业级(-40°C至85°C)

    产品特点和优势


    LTC2122的主要优势在于其高性能和低功耗特性。其高动态范围和低功耗使其成为通信系统中理想的前端转换器。另外,JESD204B接口简化了PCB设计,并减少了数据线的数量,这不仅降低了成本,还提高了系统的可靠性。这些特点使LTC2122在市场上具有很强的竞争力。

    应用案例和使用建议


    - 通信系统:LTC2122非常适合用于基站和软件定义无线电。在设计时应考虑JESD204B接口的兼容性,以确保信号传输的稳定性和可靠性。
    - 医疗成像:在医疗成像设备中,需要高精度和低噪声。因此,在选择外围电路时,应特别注意噪声控制。
    - 高清视频:在高清视频处理中,LTC2122的高速采样率和高分辨率可以提供更清晰的画面质量。
    使用建议:
    - 在高频应用中,需确保电源的稳定性和散热措施。
    - 在医疗成像设备中,使用高质量的滤波器来减少噪声干扰。
    - 在高清视频应用中,合理分配资源以保证信号传输的实时性。

    兼容性和支持


    LTC2122的JESD204B接口标准可与大多数现代FPGA和ASIC兼容。此外,Linear Technology提供了详细的文档和支持服务,以帮助用户快速上手。

    常见问题与解决方案


    1. 问题:信号质量不佳。
    - 解决办法:检查输入信号的频率和幅度是否符合要求,并确保电源的稳定性和地线的连接良好。

    2. 问题:功耗过高。
    - 解决办法:确保时钟信号和电源电压正确设置,并考虑降低采样率或启用睡眠模式。
    3. 问题:采样频率不准确。
    - 解决办法:检查时钟信号的频率和相位,必要时使用锁相环(PLL)进行校正。

    总结和推荐


    LTC2122是一款高性能、低功耗的模数转换器,具有出色的动态范围和信噪比。适用于多种复杂应用,是市场上同类产品的优秀选择。鉴于其优秀的性能和广泛的适用性,我们强烈推荐使用LTC2122。对于设计者来说,LTC2122能显著提高系统的整体性能和可靠性。

LTC2122CUK#PBF参数

参数
采样率 170Msps
分辨率 14bit
接口类型 JESD204B
位数 14
电压-电源,模拟 1.7V~1.9V
信噪比 69.9dB
架构 Pipelined
电压 - 电源,数字 1.7V~1.9V
通道数 2
输入类型 Differential
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-48
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC2122CUK#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2122CUK#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2122CUK#PBF LTC2122CUK#PBF数据手册

LTC2122CUK#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1040+ ¥ 806.2004
2080+ ¥ 786.3758
3120+ ¥ 766.5512
库存: 2000
起订量: 1040 增量: 52
交货地:
最小起订量为:1040
合计: ¥ 838448.41
直接购买
加入购物车
