LTC2657BCFE-H16#TRPBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 16bit 8 16 I²C 5V SOP 贴片安装,黏合安装
供应商型号: Y-LTC2657BCFE-H16#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 模数转换器(ADC) LTC2657BCFE-H16#TRPBF

LTC2657BCFE-H16#TRPBF概述


    产品简介


    产品名称: LTC2657
    产品类型: Octal I2C 16-/12-Bit Rail-to-Rail DACs(八通道I2C 16/12位轨到轨数模转换器)
    主要功能:
    - 集成参考电压
    - 支持内部和外部参考电压
    - 内置高精度、轨到轨输出缓冲器
    - 完全温度范围内保证单调性
    - 功耗恢复至零刻度/中点
    - 最高支持400kHz I2C接口

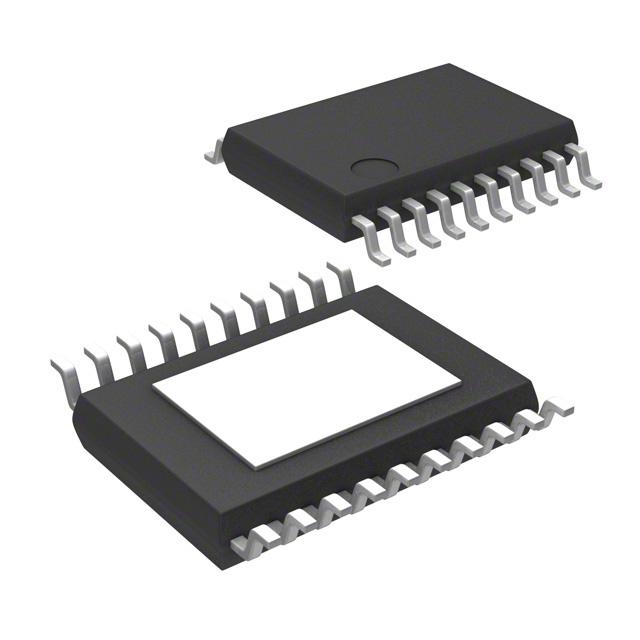

    - 微型封装:20引脚4mm x 5mm QFN和20引脚热增强TSSOP封装
    应用领域:
    - 移动通信
    - 过程控制和工业自动化
    - 仪器仪表
    - 自动测试设备
    - 汽车

    技术参数


    电气特性:
    - 分辨率:12/16位
    - 内部参考电压:1.25V 或 2.048V
    - 输出范围:0到2.5V(L选项),0到4.096V(H选项)
    - 功耗:2.7V到5.5V
    - 电源电流:典型值为2.6mA到4.25mA
    - 输入电压范围:SDA 和 SCL:0.3VCC 到 0.7VCC
    - 输入漏电流:0.1VCC到0.9VCC时小于1μA
    - 输出低电平:最大0.4V
    - 输出驱动能力:每个通道最大65mA
    绝对最大额定值:
    - 供电电压:-0.3V到6V
    - 信号端口电压:-0.3V到6V
    - 端子对地电压:-0.3V到6V
    - 工作温度范围:商业级0°C到70°C,工业级-40°C到85°C

    产品特点和优势


    特点:
    - 高集成度:内置参考电压,减少外接元件数量
    - 高精度:最大INL误差±4LSB,参考电压温度系数≤10ppm/°C
    - 良好的稳定性和可靠性:保证温度范围内的单调性
    - 优秀的负载调节性能:在5V ±10%范围内,满量程变化时的负载调节误差小于0.125 LSB/mA
    - 强大的抗干扰能力:DC串扰<1μV
    优势:
    - 在移动通信、过程控制、汽车等行业具有广泛应用
    - 适用于需要高精度、低噪声的测量和控制系统
    - 小巧的封装使其成为空间受限应用的理想选择

    应用案例和使用建议


    应用案例:
    - 使用LTC2657构建一个温度传感器系统,能够精确测量并控制温度。
    - 在汽车ECU中实现精准的模拟信号输出控制,例如加速踏板位置传感器。
    使用建议:
    - 当需要高精度时,应选择H选项以获得4.096V的满量程输出。
    - 使用外部参考电压可以灵活调整输出范围。
    - 确保电路中参考电压的稳定性,以提高系统的整体精度。

    兼容性和支持


    兼容性:
    - I2C总线接口支持多种主控芯片,易于集成。
    - 与LTC公司的其他模块和传感器产品兼容。
    支持和维护:
    - 提供详尽的技术文档和支持服务,方便客户进行设计和调试。
    - 可通过Linear Technology官网获取更多资料和技术支持。

    常见问题与解决方案


    问题1:
    - 设备启动时无法正确复位到零刻度或中点。
    解决方案:
    - 检查PORSEL引脚连接是否正确。若连接到GND,则设备将在启动时复位到零刻度;若连接到VCC,则复位到中点。
    问题2:
    - 输出信号不稳定。
    解决方案:
    - 确认供电电压是否在规定的范围内。供电电压过高或过低都可能导致输出信号不稳定。

    总结和推荐


    LTC2657是一款性能卓越的八通道I2C数模转换器,具有集成参考电压、高精度、良好的稳定性和可靠性等特点。适用于各种高要求的应用场合,如移动通信、工业自动化和汽车电子等。尽管价格较高,但其卓越的性能和可靠性使其成为理想的选择。强烈推荐用于需要高精度和稳定性应用场景的设计。
    通过上述详细说明,LTC2657无疑是一款非常值得考虑的高性能数模转换器,其应用广泛且支持良好。

LTC2657BCFE-H16#TRPBF参数

参数
位数 16
输入类型 -
采样率 -
电压 - 电源,数字 5V
通道数 8
架构 -
接口类型 I²C
电压-电源,模拟 5V
分辨率 16bit
信噪比 -
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC2657BCFE-H16#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2657BCFE-H16#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2657BCFE-H16#TRPBF LTC2657BCFE-H16#TRPBF数据手册

LTC2657BCFE-H16#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
