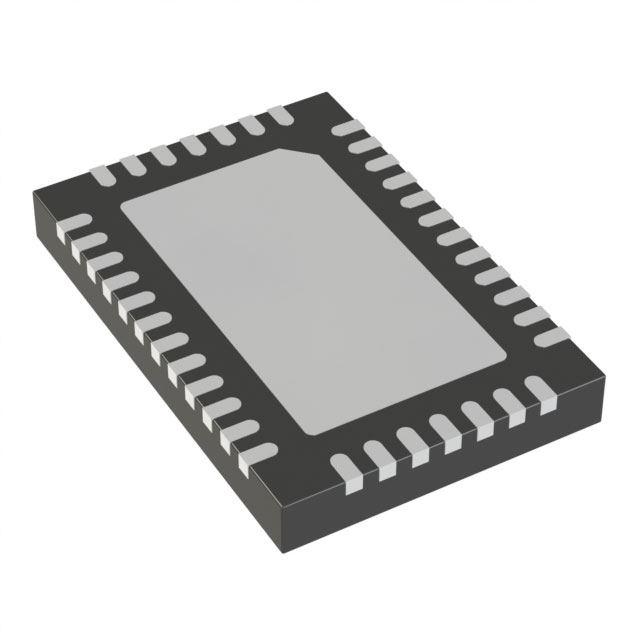

LTC2494IUHF#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 15sps 16bit 16 16 SPI Differential,Single-Ended 2.7V~5.5V Sigma-Delta QFN 贴片安装
供应商型号: 4018885
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2494IUHF#PBF

LTC2494IUHF#PBF概述


    产品简介


    产品名称: LTC2494
    类型: 16位逐次逼近型(DS)模拟数字转换器(ADC)
    主要功能: 集成了8/16通道、自动取消差分输入电流的Easy Drive技术,提供可编程增益和高精度温度传感器
    应用领域: 数据采集系统、温度补偿、工业过程控制、仪器仪表等

    技术参数


    - 分辨率: 16位,无缺失码
    - 输入电压范围: 0V至VCC(单端或差分输入)
    - 参考电压范围: 0.1V至VCC
    - 噪声: 600nV RMS
    - 输入共模抑制比: 140dB @ DC, 140dB @ 60Hz ±2%, 140dB @ 50Hz ±2%
    - 电源电压: 2.7V至5.5V
    - 电源电流: 转换电流160µA, 温度测量电流200µA, 睡眠模式电流1µA
    - 工作温度范围: LTC2494C: 0°C至70°C, LTC2494I: -40°C至85°C
    - 封装: 38引脚塑料QFN (5mm x 7mm)
    - 采样时间: 1x速度模式下为157.2ms至41036/fEOSC(ms), 2x速度模式下为78.7ms至20556/fEOSC(ms)

    产品特点和优势


    LTC2494是一款高性能的16位逐次逼近型模拟数字转换器,具有以下特点和优势:
    - Easy Drive技术: 消除了动态输入电流误差,能够直接数字化大阻抗传感器信号,实现零差分输入电流
    - 高精度温度传感器: 提供1/2°C分辨率和2°C绝对精度
    - 高共模抑制比: 能够有效抑制共模干扰,确保精确的信号采集
    - 宽供电电压范围: 支持2.7V至5.5V供电,适用于多种应用场合
    - 小体积封装: 38引脚塑料QFN封装,便于集成到各种设备中

    应用案例和使用建议


    应用案例
    LTC2494被广泛应用于数据采集系统,例如工业自动化、医疗监测设备、环境监测系统等。它的高精度和低噪声特性使其成为复杂系统中的理想选择。
    使用建议
    1. 配置多个输入通道: 利用其16个通道(8个差分通道),可以实现多路信号同时采集。
    2. 优化增益设置: 根据具体应用需求调整增益,以达到最佳的信噪比。
    3. 温度补偿: 通过内置温度传感器进行实时温度补偿,提高测量准确性。

    兼容性和支持


    LTC2494支持标准的四线SPI接口,便于与各种微控制器和其他设备通信。制造商提供了详细的技术文档和应用指南,帮助用户快速上手。

    常见问题与解决方案


    1. 问题: 如何正确配置增益?
    - 解决办法: 参考数据手册中的配置步骤,根据具体应用场景调整增益寄存器值。
    2. 问题: 如何处理电源噪声?
    - 解决办法: 添加适当的去耦电容,并将电源线与信号线分开走线,减少噪声干扰。

    总结和推荐


    LTC2494是一款功能强大的16位逐次逼近型模拟数字转换器,具备出色的性能和广泛的适用性。它在高精度数据采集和温度补偿方面的表现尤为突出,适用于各种复杂的应用场景。强烈推荐在需要高性能数据采集系统的项目中使用LTC2494。
    欲获取更多关于LTC2494的信息,请访问官方网站:[www.linear.com/LTC2494](http://www.linear.com/LTC2494)。

LTC2494IUHF#PBF参数

参数
电压 - 电源,数字 2.7V~5.5V
电压-电源,模拟 2.7V~5.5V
位数 16
分辨率 16bit
输入类型 Differential,Single-Ended
架构 Sigma-Delta
采样率 15sps
接口类型 SPI
通道数 16
信噪比 -
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC2494IUHF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2494IUHF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2494IUHF#PBF LTC2494IUHF#PBF数据手册

LTC2494IUHF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 89.1995
10+ ¥ 60.9007
52+ ¥ 48.7383
104+ ¥ 44.9668
260+ ¥ 44.3846
520+ ¥ 43.8024
1040+ ¥ 43.2329
库存: 84
起订量: 20 增量: 1
交货地:
最小起订量为:10
合计: ¥ 609
