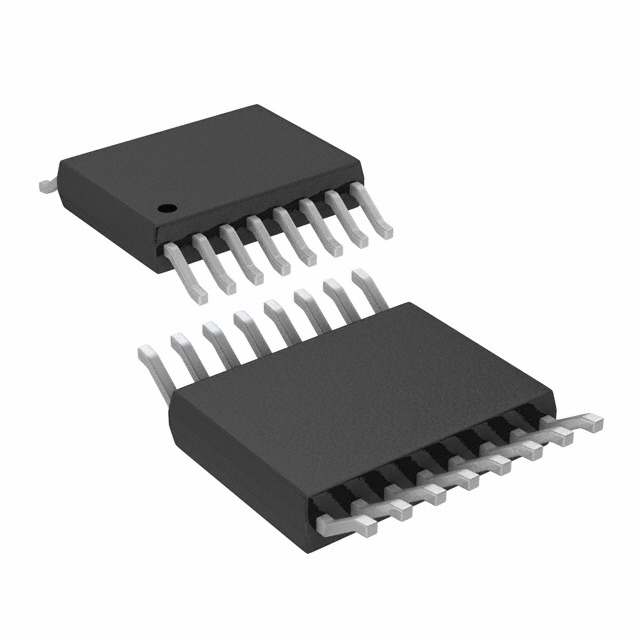

LTC2338HMS-18#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 5V 101dB 1Msps 18bit 1 18 SPI Differential 5V SAR MSOP-16 贴片安装 4.04mm*3mm*860μm
供应商型号: CY-LTC2338HMS-18#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2338HMS-18#PBF

LTC2338HMS-18#PBF概述

    LTC2338-18 18-Bit ADC 技术手册

    1. 产品简介


    LTC2338-18是一款由Linear Technology设计的低噪声、高速度18位逐次逼近寄存器(SAR)模数转换器(ADC)。它特别适用于需要高动态范围的应用,如工业过程控制、便携式仪表及ATE(自动测试设备)等领域。LTC2338-18能够在单个5V电源下运行,输入电压范围为±10.24V的真双极性全差分输入信号。

    2. 技术参数


    - 分辨率: 18位
    - 采样率: 1Msps
    - 绝对输入范围: ±10.24V
    - 无失码: 保证18位无失码
    - 输入差分电压范围: ±5×VREFBUF
    - 内部参考电压: 2.048V(最大漂移20ppm/°C)
    - 信噪比 (SNR): 100dB(典型值)
    - 总谐波失真 (THD): -115dB(典型值)
    - 功耗: 50mW(典型值),睡眠模式下300μW
    - 工作温度范围: -40°C至125°C
    - 封装形式: 16-引脚MSOP
    - 接口: SPI兼容,支持1.8V至5V逻辑电平

    3. 产品特点和优势


    LTC2338-18的主要优势包括:
    - 高精度:±4LSB积分非线性误差,确保18位无失码。
    - 宽输入范围:真双极性输入范围,适合高电压应用。
    - 低噪声和高信噪比:100dB的信噪比保证了高精度测量。
    - 低功耗:1Msps时仅消耗50mW,在睡眠模式下进一步减少到300μW。
    - 高速:快速的1Msps吞吐速率适合多种高速应用。

    4. 应用案例和使用建议


    LTC2338-18的典型应用场景包括:
    - 高速数据采集:例如在自动化测试设备(ATE)中的实时数据处理。
    - 工业过程控制:用于监测和控制系统中的模拟信号转换。
    使用建议:
    - 使用高容量电容进行滤波,确保信号的稳定性和精度。
    - 确保外部参考电压的稳定性,特别是在高精度应用中。

    5. 兼容性和支持


    LTC2338-18可与其他逻辑电平从1.8V到5V的设备兼容。此外,厂商提供了丰富的技术支持文档和在线资源,方便用户深入了解产品特性和应用指南。

    6. 常见问题与解决方案


    - Q: 如何正确设置电源电压?
    - A: LTC2338-18要求VDD电压范围在4.75V到5.25V之间。超出这个范围可能导致器件损坏。

    - Q: 是否可以在高温环境下工作?
    - A: 是的,LTC2338-18的工作温度范围为-40°C到125°C。确保在指定范围内使用,以避免性能下降或损坏。

    7. 总结和推荐


    综上所述,LTC2338-18凭借其高精度、宽输入范围和低功耗等特点,在多种高要求的应用场景中表现出色。其优异的信噪比和高采样速率使其成为高性能ADC的理想选择。强烈推荐在高精度数据采集和高速信号处理系统中使用该产品。

LTC2338HMS-18#PBF参数

参数
架构 SAR
电压-电源,模拟 5V
电压 - 电源,数字 5V
输入类型 Differential
接口类型 SPI
分辨率 18bit
信噪比 101dB
采样率 1Msps
位数 18
通道数 1
长*宽*高 4.04mm*3mm*860μm
通用封装 MSOP-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

LTC2338HMS-18#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
