首页  >  产品百科  >  LTC2494CUHF#PBF

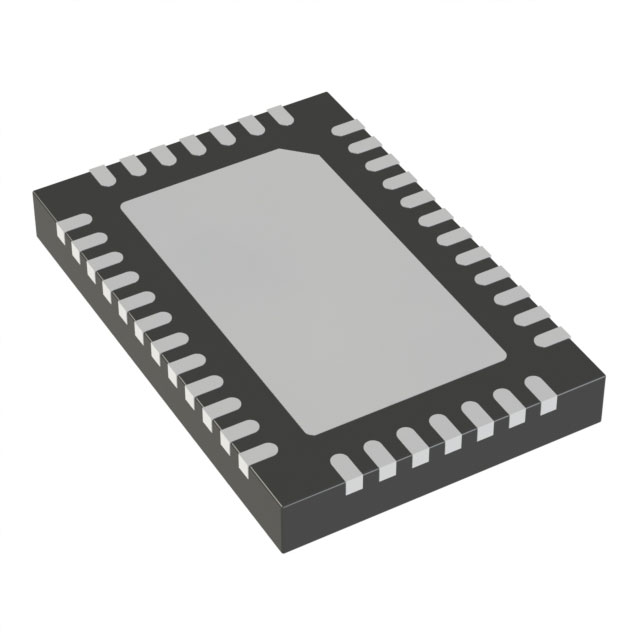

LTC2494CUHF#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 15sps 16bit 16 16 SPI Differential,Single-Ended 2.7V~5.5V Sigma-Delta QFN 贴片安装
供应商型号: MMU-LTC2494CUHF#PBF-Y872ZC-60OMW9
供应商: 海外现货
标准整包数: 167
ANALOG DEVICES 模数转换器(ADC) LTC2494CUHF#PBF

LTC2494CUHF#PBF概述

    LTC2494: 高精度多通道差分模拟信号转换器

    1. 产品简介


    LTC2494 是一款由 Linear Technology(现为 Analog Devices)开发的高精度模拟信号转换器。它拥有16个输入通道(其中8个为差分输入),每个通道的分辨率为16位。LTC2494的特点在于其采用无延迟采样保持架构(No Latency Delta-Sigma ADC),并结合Easy Drive技术,能够实现高阻抗传感器的直接数字化,同时保持优异的直流精度。

    2. 技术参数


    - 分辨率:16位
    - 通道数:16通道(8差分通道)
    - 增益范围:1到256
    - 噪声:600nV RMS
    - 输入范围:0V至VCC(与参考电压无关)
    - 温度传感器:内部集成,精度1/2°C
    - 电源电压:2.7V 至 5.5V
    - 功耗:在不同模式下的电流消耗
    - 转换电流:160µA
    - 温度测量:200µA
    - 睡眠模式:1µA
    - 时序参数:
    - 外部振荡器频率:10kHz 至 1000kHz
    - 内部SCK频率:38.4kHz 或 fEOSC/8
    - 外部SCK频率:4000kHz
    - 共模抑制比:DC 140dB,60Hz ±2% 140dB,50Hz ±2% 140dB

    3. 产品特点和优势


    - 无延迟采样:数字滤波器在一个周期内完成,即使在选择新通道后也依然有效。
    - 高精度温度传感器:提供1/2°C分辨率和2°C绝对精度。
    - 宽输入范围:允许高达256的可编程增益。
    - 高输入阻抗:可以直接连接高阻抗传感器,无需额外缓冲器。

    4. 应用案例和使用建议


    应用场景:数据采集系统、温度补偿电路、工业过程控制等。
    使用建议:
    - 在选择新通道后,第一个转换结果即为有效数据,适用于快速切换的应用场合。
    - 在温度变化较大的环境下使用时,可利用内置的高精度温度传感器进行温度补偿。
    - 由于具有多种模式(如50Hz/60Hz同步拒绝模式),在复杂电磁环境下也能保证数据准确度。

    5. 兼容性和支持


    LTC2494支持四线SPI接口,与常见的微控制器或嵌入式系统兼容良好。制造商提供了详细的开发文档和支持服务,有助于用户更快地上手和调试。

    6. 常见问题与解决方案


    - Q: 转换时间长怎么办?
    - A: 可以通过降低采样率来减少转换时间,或者增加外部振荡器的频率。

    - Q: 温度传感器读数不准确?
    - A: 检查是否有其他热源影响温度传感器的工作。可以考虑增加适当的散热措施或调整软件算法进行校正。

    7. 总结和推荐


    LTC2494 是一款出色的16位模拟信号转换器,集成了多种先进的功能,如Easy Drive技术、高精度温度传感器和宽输入范围。这些特性使其非常适合于需要高精度和低噪声的测量应用。虽然价格可能较高,但其卓越的性能和可靠性使其成为高端数据采集系统的理想选择。对于需要高精度和低噪声的应用,我强烈推荐使用LTC2494。

LTC2494CUHF#PBF参数

参数
信噪比 -
分辨率 16bit
采样率 15sps
电压 - 电源,数字 2.7V~5.5V
输入类型 Differential,Single-Ended
电压-电源,模拟 2.7V~5.5V
通道数 16
位数 16
接口类型 SPI
架构 Sigma-Delta
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2494CUHF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2494CUHF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2494CUHF#PBF LTC2494CUHF#PBF数据手册

LTC2494CUHF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
167+ $ 4.1431 ¥ 35.092
250+ $ 3.8081 ¥ 32.2544
500+ $ 3.6042 ¥ 30.5274
1000+ $ 3.4349 ¥ 29.0939
库存: 167
起订量: 167 增量: 0
交货地:
最小起订量为:167
合计: ¥ 5860.36
