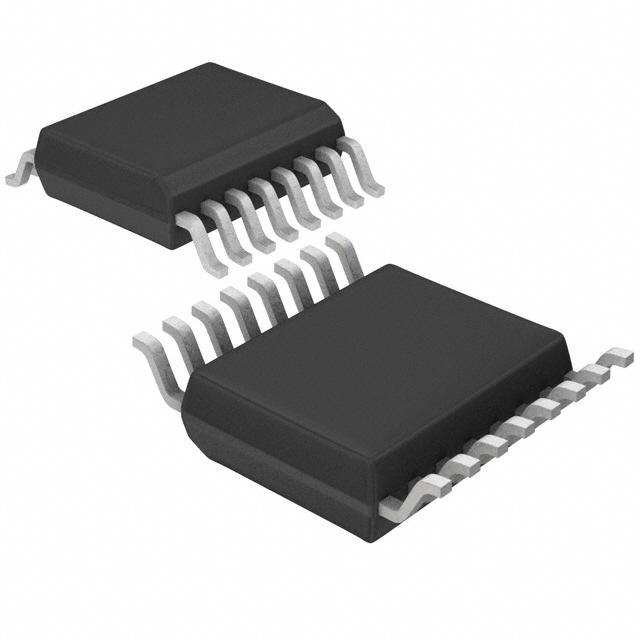

AD5695RARUZ-RL7

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 90dB 14bit 4 14 I²C 1.8V~5.5V String DAC TSSOP-16 贴片安装,黏合安装
供应商型号: AD5695RARUZ-RL7
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 模数转换器(ADC) AD5695RARUZ-RL7

AD5695RARUZ-RL7概述


    产品简介


    产品名称:AD5696R/AD5695R/AD5694R
    产品类型:四通道DAC(数模转换器),提供16位、14位和12位分辨率版本。
    主要功能:集成内部2.5V低漂移参考电压(2ppm/°C),可选择增益(1或2),可通过I²C接口进行控制。这些DAC具有高精度、低功耗、高速响应等特点。
    应用领域:适用于光收发器、基站功率放大器、过程控制(PLC输入卡)、工业自动化和数据采集系统等领域。

    技术参数


    - 输出电压范围:当增益=1时为0到VREF,增益=2时为0到2×VREF。
    - 相对精度:AD5696R(16位):±2 LSB最大值;AD5695R(14位):±1 LSB最大值;AD5694R(12位):±1 LSB最大值。
    - 全调零误差:±0.1%的最大FSR(满量程范围)。
    - 增益误差:±0.1%的最大FSR。
    - 总未调整误差:±0.1%的最大FSR。
    - 低驱动能力:20mA,从供电轨0.5V。
    - 工作温度范围:-40°C至+105°C。
    - 接口:I²C兼容串行接口,时钟速率最高可达400kHz。

    产品特点和优势


    1. 高精度:AD5696R(16位):±2 LSB最大值;AD5695R(14位):±1 LSB最大值;AD5694R(12位):±1 LSB最大值。
    2. 低漂移2.5V参考电压:典型温度系数为2ppm/°C。
    3. 多种封装选项:提供3mm×3mm的LFCSP封装和16引脚的TSSOP封装。
    这些特点使得AD5696R/AD5695R/AD5694R在工业自动化、数据采集和通信设备等领域中表现出色,满足高性能应用需求。

    应用案例和使用建议


    应用案例:
    - 在光收发器中,通过精确控制模拟信号,实现数据传输的高效性和可靠性。
    - 在基站功率放大器中,通过准确的电流调节,提高功率效率和系统稳定性。
    - 在过程控制系统中,作为PLC输入卡的核心组件,实现对模拟信号的高精度转换。
    使用建议:
    - 在高精度测量应用中,建议选择AD5696R以获得最佳的线性度和精度。
    - 需要降低功耗的应用中,可选择合适的增益设置以减少电流消耗。
    - 在使用I²C接口时,确保时序参数符合规范要求,避免通信错误。

    兼容性和支持


    - 兼容性:AD5696R/AD5695R/AD5694R通过I²C接口与各种微处理器和嵌入式系统兼容。
    - 支持和维护:Analog Devices提供全面的技术文档和支持服务,确保客户能够顺利地集成和使用这些DAC。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源噪声影响性能 | 使用低噪声电源,并在靠近器件处添加退耦电容。 |
    | 输出电压不稳定 | 确保外部电路负载和电容匹配,避免过载。 |
    | 数据更新异常 | 检查I²C通信时序,确保符合规范。 |

    总结和推荐


    总体评价:AD5696R/AD5695R/AD5694R系列DAC具备高精度、低漂移参考电压、低功耗和灵活的接口选择,非常适合在需要高精度、低功耗和紧凑封装的应用中使用。
    推荐:对于需要高性能模拟信号转换的应用场合,强烈推荐使用AD5696R/AD5695R/AD5694R。其卓越的性能和广泛的兼容性使其成为工业自动化、数据采集和通信系统的理想选择。

AD5695RARUZ-RL7参数

参数
通道数 4
接口类型 I²C
输入类型 -
分辨率 14bit
采样率 -
信噪比 90dB
架构 String DAC
位数 14
电压 - 电源,数字 1.8V~5.5V
电压-电源,模拟 2.7V~5.5V
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
