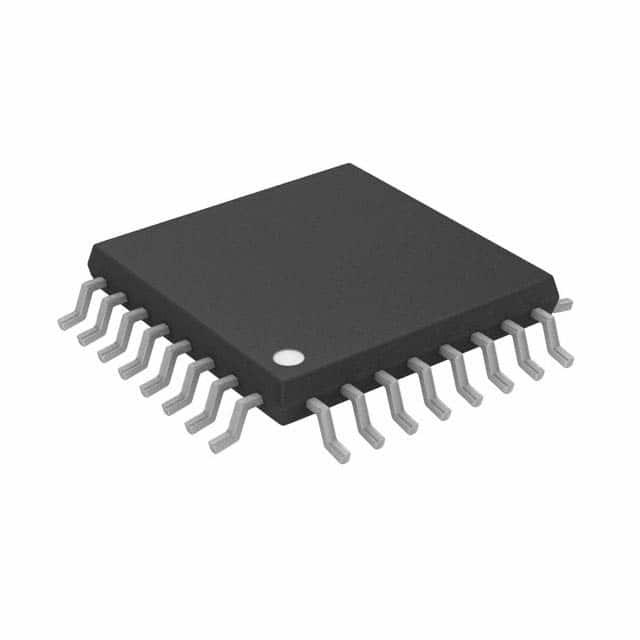

AD7265BSUZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.25V 71dB 1Msps 12bit 12 12 DSP,SPI Differential,Pseudo-Differential,Single-Ended 2.7V~5.25V SAR TQFP-32 贴片安装 7mm(长度)*7mm(宽度)
供应商型号: 4016443
供应商: 海外现货
标准整包数: 1

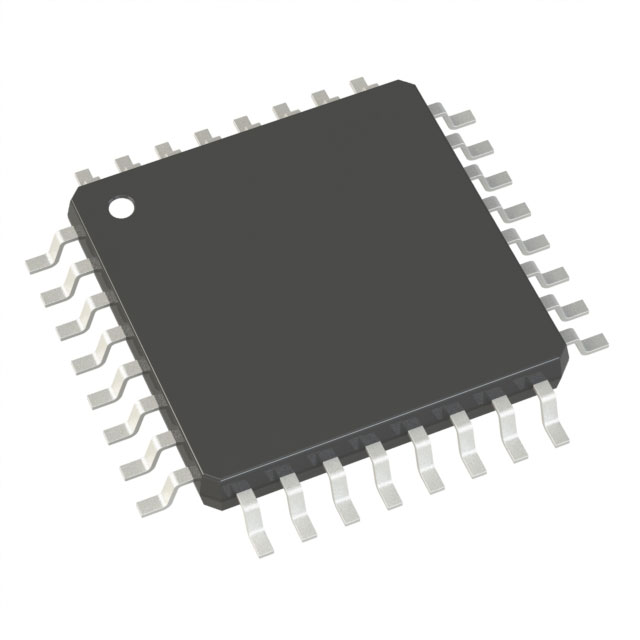

ANALOG DEVICES 模数转换器(ADC) AD7265BSUZ

AD7265BSUZ概述

    AD7265 12-Bit Dual ADC 技术手册概述

    1. 产品简介


    AD7265 是一款双通道12位高速低功耗逐次逼近寄存器(SAR)模拟数字转换器(ADC),具有最高1 MSPS的吞吐率。它适用于单电源供电范围为2.7 V到5.25 V的应用场景,支持双路同时采样和转换。该产品主要用于需要高精度和快速转换的应用,如通信系统、医疗设备、工业控制等领域。

    2. 技术参数


    - 动态性能
    - 信噪比(SNR):71 dB(差分模式),69 dB(单端模式)
    - 信噪比加失真比(SINAD):70 dB(差分模式),68 dB(单端模式)
    - 总谐波失真(THD):-77 dB(差分模式),-73 dB(单端模式)
    - 无杂散动态范围(SFDR):-75 dB
    - 互调失真(IMD):第二阶项 -88 dB 典型值,第三阶项 -88 dB 典型值
    - 采样保持
    - 快门延迟:11 ns 最大值
    - 快门抖动:50 ps 典型值
    - 快门延迟匹配:200 ps 最大值
    - 直流精度
    - 分辨率:12位
    - 积分非线性误差(INL):±1 LSB 最大值(差分模式),±1.5 LSB 最大值(单端模式)
    - 模拟输入
    - 单端输入范围:0 V 到 VREF 或 0 V 到 2 × VREF
    - 差分输入范围:VIN+ 和 VIN− VCM ± VREF/2
    - 参考输入/输出
    - 参考输出电压:2.5 V 最小/最大值,温度系数 20 ppm/°C 最大值
    - 逻辑输入/输出
    - 输入高电平电压(VINH):2.8 V 最小值
    - 输入低电平电压(VINL):0.4 V 最大值
    - 输出高电平电压(VOH):VDRIVE - 0.2 V 最小值
    - 转换率
    - 转换时间:14 SCLK 周期,875 ns (SCLK = 16 MHz)
    - 吞吐率:1 MSPS 最大值
    - 电源要求
    - VDD:2.7 V 到 5.25 V
    - VDRIVE:2.7 V 到 5.25 V
    - 正常模式下典型电流:2.3 mA (VDD = 5.25 V)
    - 运行时典型电流:4 mA (VDD = 5.25 V)

    3. 产品特点和优势


    - 双通道同步采样和转换:AD7265 的每个通道都有三个完全或伪差分对,或者六个单端通道。转换结果可同时在独立的数据线上提供,或者在只有一个串口可用的情况下依次在一条数据线上提供。
    - 高性能和低功耗:AD7265 在3 V电源下以1 MSPS吞吐率运行时,最大功耗仅为9 mW。
    - 宽泛的输入范围:支持0 V 到 VREF 或 0 V 到 2 × VREF 输入范围,提供多种选择以适应不同的应用场景。
    - 无流水线延迟:采用标准的逐次逼近技术,通过 CS 输入实现精确的采样时刻控制。

    4. 应用案例和使用建议


    - 应用场景:AD7265 广泛应用于通信、医疗设备、工业控制等场合。例如,在通信系统中,它可以用于处理高频率信号的实时转换;在医疗设备中,它可以用于生物电信号的采集和处理。
    - 使用建议:建议在使用 AD7265 时注意信号路径的设计,尤其是模拟信号路径的接地设计和去耦电容的选择。另外,确保在不同工作条件下的电源和参考电压稳定,以保证转换精度。

    5. 兼容性和支持


    - 兼容性:AD7265 支持 SPI/QSPI/MICROWIRE/DSP 兼容接口,可以轻松与微处理器或 DSP 进行接口设计。
    - 支持:Analog Devices 提供详尽的技术文档和支持服务,包括原理图、布局指南、性能评估工具等,帮助用户快速部署并解决问题。

    6. 常见问题与解决方案


    - 问题1:如何在不同电源条件下调整功耗?
    - 解决方案:通过调节 VDD 电压来调整功耗,正常模式下的功耗可以通过改变 VDD 电压来降低。

    - 问题2:如何提高信号的信噪比?
    - 解决方案:通过优化外部滤波电路、确保稳定的参考电压和电源供应来提高信噪比。

    7. 总结和推荐


    AD7265 作为一款高性能、低功耗的双通道 ADC,具备广泛的适用性和良好的兼容性。其显著的优点包括双通道同步采样、低功耗和宽输入范围,非常适合高精度实时信号处理应用。我们强烈推荐将 AD7265 用于需要高速和高精度数据转换的应用场景。

AD7265BSUZ参数

参数
采样率 1Msps
电压-电源,模拟 2.7V~5.25V
架构 SAR
电压 - 电源,数字 2.7V~5.25V
位数 12
通道数 12
分辨率 12bit
输入类型 Differential,Pseudo-Differential,Single-Ended
接口类型 DSP,SPI
信噪比 71dB
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 TQFP-32
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

AD7265BSUZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7265BSUZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7265BSUZ AD7265BSUZ数据手册

AD7265BSUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 99.0585
10+ ¥ 81.2895
25+ ¥ 62.3435
100+ ¥ 61.5841
250+ ¥ 61.2044
500+ ¥ 60.8247
1000+ ¥ 60.4451
库存: 59
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 812.89
