AD7763BSVZ

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.5V,3.15V~5.25V 112dB 625Ksps 24bit 1 24 I2S,SPI Differential 2.5V Sigma-Delta TQFP-64 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: 4016747
供应商: 海外现货
标准整包数: 1

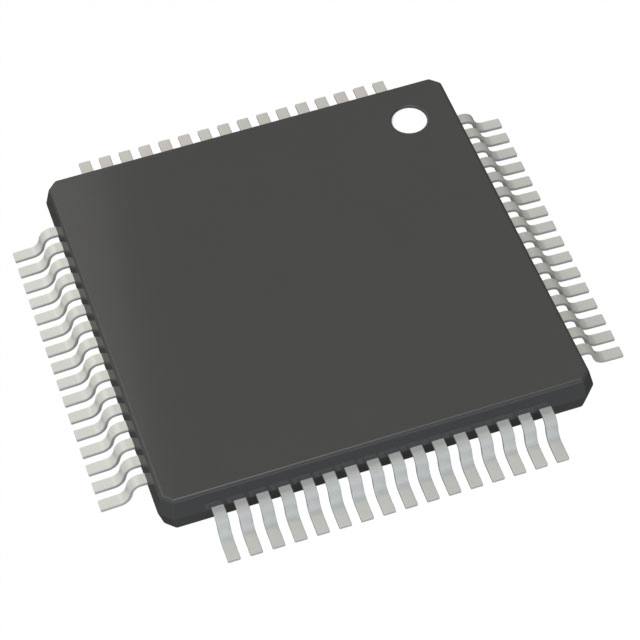

ANALOG DEVICES 模数转换器(ADC) AD7763BSVZ

AD7763BSVZ概述

    AD7763:高性能24位Σ-Δ模数转换器

    1. 产品简介


    AD7763是一款高精度的24位Σ-Δ模拟到数字转换器(ADC),具有高速和宽输入带宽的特点。它的主要功能包括动态范围广、低噪声和高信噪比。适用于多种领域,如数据采集系统、振动分析和仪器仪表等。

    2. 技术参数


    - 采样速率:最高可达625 kSPS
    - 动态范围:在78 kHz输出数据率下为120 dB,在625 kHz输出数据率下为109 dB
    - 信噪比(SNR):在78 kHz输出数据率下为112 dB,在625 kHz输出数据率下为107 dB
    - 最大输出字速率:625 kHz
    - 模拟输入范围:±3.2 V(差分偏置)
    - 功耗:正常模式下最大为955.5 mW,低功耗模式下最大为651 mW
    - 工作温度范围:-40°C 至 +85°C
    - 供电电压:AVDD1 = 2.5 V, AVDD2 = 5 V, AVDD3/4 = 3.15/5.25 V, DVDD = 2.5 V, VDRIVE = 1.65/2.7 V

    3. 产品特点和优势


    - 高性能:高信噪比(SNR)、总谐波失真(THD)及高动态范围。
    - 集成度高:集成了信号缓冲器、过载警报位、数字偏移和增益校正寄存器等功能,简化了外部组件选择。
    - 灵活的接口:提供SPI和I2S两种串行接口,方便连接各种设备。
    - 低功耗模式:可通过配置进入低功耗模式,有效降低功耗。
    - 多功能滤波器:具备可编程数字FIR滤波器,可根据应用需求进行配置。

    4. 应用案例和使用建议


    - 数据采集系统:在需要高精度、快速响应的应用场景中,例如工业自动化控制和医疗设备监控。
    - 振动分析:在汽车、航空发动机等领域的振动监测系统中,提高测量精度。
    - 仪器仪表:在高端测量设备中,例如科学仪器和高端实验室设备,提升整体性能。
    使用建议:
    - 确保供电电压稳定,并适当使用外部去耦电容,以减少电源纹波。
    - 在接线时注意信号线的屏蔽和接地,避免电磁干扰。
    - 配置适当的滤波器参数,以满足不同应用场合的需求。

    5. 兼容性和支持


    - 兼容性:AD7763支持SPI和I2S接口,可以方便地与各种微控制器和DSP设备进行通信。
    - 支持和服务:Analog Devices提供了详尽的技术文档和支持服务,用户可以通过其官方网站获取相关资源和更新信息。

    6. 常见问题与解决方案


    - 问题:信号噪声过大
    - 解决方案:检查供电电压是否稳定,确保正确的去耦电容配置。
    - 问题:采样率不稳定
    - 解决方案:重新配置时钟频率,确保同步信号正确无误。
    - 问题:电源功耗过高
    - 解决方案:切换至低功耗模式,并检查是否有其他高功耗设备影响电源管理。

    7. 总结和推荐


    AD7763是一款高度集成且性能卓越的ADC,适用于多种高精度、高速数据采集应用。其强大的功能、灵活的配置选项和良好的兼容性使其在市场上具有很强的竞争优势。强烈推荐在需要高精度、高性能数据采集的项目中使用AD7763。
    此文章详细介绍了AD7763的各项特性和应用场景,并提供了实用的使用建议,有助于用户更好地理解和应用该产品。

AD7763BSVZ参数

参数
位数 24
输入类型 Differential
接口类型 I2S,SPI
电压 - 电源,数字 2.5V
采样率 625Ksps
通道数 1
分辨率 24bit
信噪比 112dB
电压-电源,模拟 2.5V,3.15V~5.25V
架构 Sigma-Delta
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 TQFP-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AD7763BSVZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7763BSVZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES AD7763BSVZ AD7763BSVZ数据手册

AD7763BSVZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 358.1395
10+ ¥ 297.3907
25+ ¥ 283.8361
100+ ¥ 277.217
250+ ¥ 273.9138
库存: 37
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 358.13
