LTC2656BIFE-L16#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 16bit 8 16 SPI 2.7V~5.5V SOP 贴片安装
供应商型号: 4388022
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 模数转换器(ADC) LTC2656BIFE-L16#PBF

LTC2656BIFE-L16#PBF概述

    LTC2656 Octal 16-/12-Bit Rail-to-Rail DACs 技术手册概述

    产品简介


    LTC2656 是一款由 Linear Technology 生产的八通道16位/12位轨到轨数字模拟转换器(DAC)。这款DAC集成了高精度集成参考电压,使其在移动通信、过程控制与工业自动化、仪器仪表、自动测试设备及汽车等多个应用领域中表现出色。LTC2656 具有高分辨率和出色的线性度,适用于需要高精度和可靠性的应用场合。

    技术参数


    - 分辨率:12位或16位
    - 输出电压范围:2.5V 或 4.096V
    - 电源电压:2.7V 至 5.5V
    - 内置参考电压温度系数:±10 ppm/°C
    - 最大积分非线性误差:±4 LSB(16位)
    - 功耗模式:可以通过电源控制引脚实现上电复位至零标度或半标度
    - 高性能输出缓冲器:确保可靠的模拟信号输出
    - 精度参考电压:保证最大10 ppm/°C 的参考电压稳定性
    - 高度集成:内置参考缓冲器和低串扰特性(<1 nV•s)
    - 宽泛的工作温度范围:商业级0°C 至 70°C,工业级-40°C 至 85°C

    产品特点和优势


    LTC2656 在多个方面展示了其卓越的技术特点和市场竞争力:
    - 高精度:通过高精度参考电压和最大10 ppm/°C 的参考电压温度系数,提供极高的测量准确度。
    - 高可靠性:保证单调性和最大积分非线性误差为±4 LSB(16位),使其在恶劣环境中也能够保持高稳定性。
    - 低串扰:<1 nV•s 的超低串扰特性,减少了相邻通道之间的干扰,增强了整体系统的可靠性。

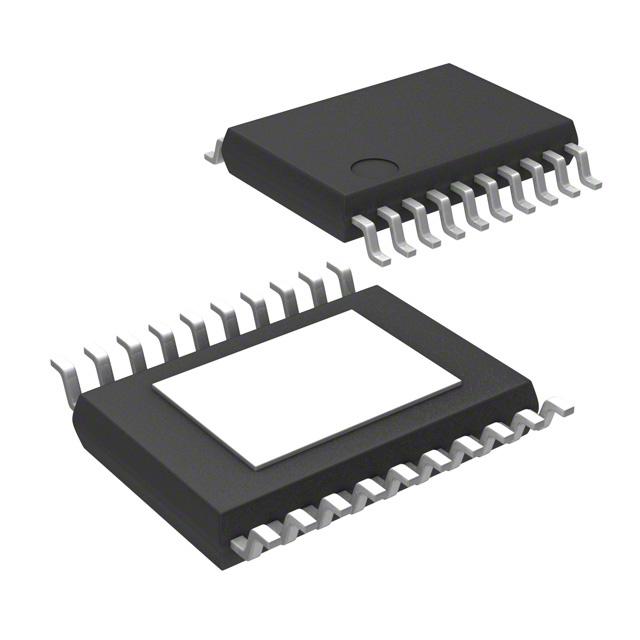

    - 广泛的适用性:支持多种封装类型(如20引脚QFN和20引脚增强型TSSOP),适应不同应用的需求。

    应用案例和使用建议


    LTC2656 可用于各种高性能的模拟应用,例如:
    - 移动通信:可用于调制解调器、无线基站中的射频前端。
    - 工业自动化:在传感器系统和控制系统中,可以作为信号调节单元。
    - 自动测试设备:在测试设备中,用于生成精确的测试信号。
    - 医疗设备:在医疗成像和生命体征监测设备中,确保信号质量。
    使用建议:
    - 合理选择电源电压:根据应用需求选择合适的电源电压(2.7V 至 5.5V)。
    - 确保良好的接地连接:由于串扰较低,确保良好的接地对于保持高精度至关重要。
    - 注意外部参考电压的连接:若使用外部参考电压,确保其正确连接以获得最佳性能。

    兼容性和支持


    LTC2656 支持 SPI/MICROWIRE™ 串行接口,易于与现有系统集成。制造商提供详细的参考设计文档和技术支持,帮助用户快速进行开发和调试。

    常见问题与解决方案


    - 问题1:DAC输出不稳定
    - 解决方案:检查电源电压是否符合要求,确认参考电压连接正确。
    - 问题2:数字信号输入错误
    - 解决方案:确保正确的SPI/MICROWIRE™ 接口配置,并检查信号线路是否有干扰。
    - 问题3:温度系数异常
    - 解决方案:确认是否在规定的温度范围内使用,并检查是否有适当的散热措施。

    总结和推荐


    总体而言,LTC2656 提供了非常出色的性能和多功能性,特别适合对精度和可靠性有极高要求的应用场合。其广泛的温度范围、低串扰特性和高精度参考电压使其成为市场上的优选产品。如果你正在寻找一款稳定可靠的八通道DAC,LTC2656 将是一个非常值得考虑的选择。

LTC2656BIFE-L16#PBF参数

参数
信噪比 -
位数 16
输入类型 -
分辨率 16bit
电压 - 电源,数字 2.7V~5.5V
采样率 -
架构 -
接口类型 SPI
电压-电源,模拟 2.7V~5.5V
通道数 8
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC2656BIFE-L16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2656BIFE-L16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2656BIFE-L16#PBF LTC2656BIFE-L16#PBF数据手册

LTC2656BIFE-L16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 428.6967
10+ ¥ 331.3214
74+ ¥ 302.5796
148+ ¥ 291.126
296+ ¥ 287.114
库存: 35
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 428.69
