LTC2150CUJ-14#PBF

产品分类: 模数转换器(ADC)
厂牌: ANALOG DEVICES
产品描述: 1.7V~1.9V 170Msps 14bit 1 14 LVDS,Parallel Differential 1.7V~1.9V Pipelined QFN-40 贴片安装
供应商型号: LTC2150CUJ-14#PBF
供应商: 期货订购
标准整包数: 1037

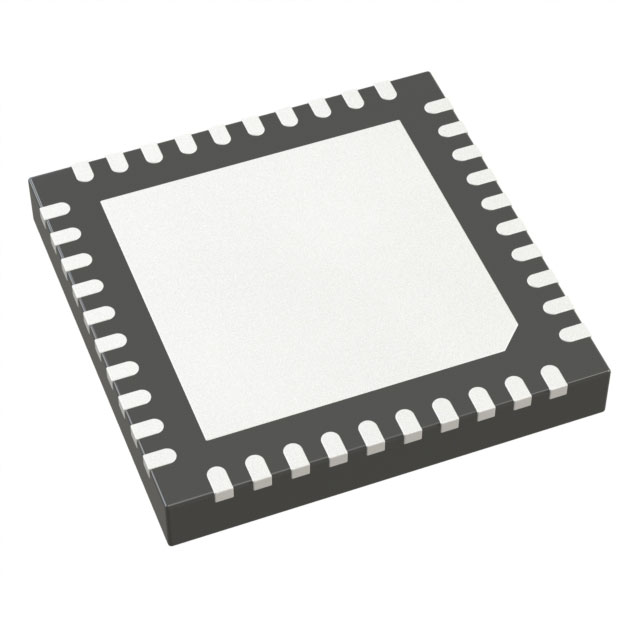

ANALOG DEVICES 模数转换器(ADC) LTC2150CUJ-14#PBF

LTC2150CUJ-14#PBF概述


    产品简介


    LTC2152-14、LTC2151-14 和 LTC2150-14 是高性能的模数转换器(ADC),具有 14 位分辨率。这些 ADC 设计用于高频和宽动态范围信号的数字化处理。它们广泛应用于通信、医疗成像、高清视频、测试和测量仪器等多个领域。LTC2152-14 的采样速率为 250Msps,LTC2151-14 为 210Msps,而 LTC2150-14 则为 170Msps。这些 ADC 的优越性能使其成为高要求通讯应用的理想选择,包括无线基站、软件定义无线电等。

    技术参数


    以下是这些产品的关键技术规格:
    - 分辨率:14 位
    - 采样速率:
    - LTC2152-14:250Msps
    - LTC2151-14:210Msps
    - LTC2150-14:170Msps
    - 信噪比(SNR):最高可达 70dB
    - 无杂散动态范围(SFDR):高达 90dB
    - 输入范围:1.5VP-P
    - 输出电压:100Ω 负载时,双倍数据速率(DDR)LVDS 输出电压为 247mV 至 454mV
    - 电源电压:单 1.8V 供电
    - 功耗:
    - LTC2152-14:356mW(总)
    - LTC2151-14:338mW(总)
    - LTC2150-14:313mW(总)

    产品特点和优势


    - 高精度:70dB 的信噪比和 90dB 的无杂散动态范围使得这些 ADC 在通信领域表现出色。
    - 低功耗:低至 313mW 的总功耗使其适合便携式设备和电池供电的应用。
    - 易用性:具备单 1.8V 供电能力,简单易用的配置 SPI 端口。
    - 兼容性:支持双倍数据速率(DDR)LVDS 输出,适合多种应用场景。
    - 灵活性:可选的时钟占空比稳定器,确保在各种工作条件下都有良好的性能。

    应用案例和使用建议


    这些 ADC 适用于多种应用,如:
    - 通信系统:例如在无线基站中作为数据采集前端。
    - 医疗成像设备:在需要高精度信号处理的应用中提供出色的动态范围。
    - 视频传输:在高清视频处理中实现高质量的数据转换。
    使用建议:
    - 在使用这些 ADC 时,注意保证供电电压的稳定性,以避免信号失真。
    - 通过调整时钟占空比稳定器来优化性能,特别是在高频应用中。
    - 在设计 PCB 布局时,合理安排模拟地和数字地的布局,以减少干扰。

    兼容性和支持


    这些 ADC 提供多种封装选项,包括 40 引脚(6mm × 6mm)QFN 封装,方便用户进行集成。此外,Linear Technology 提供详尽的技术文档和支持服务,包括产品选型指南、开发工具等,帮助客户顺利完成设计和调试。

    常见问题与解决方案


    - 问题:ADC 输出出现噪声。
    - 解决方法:检查供电电压是否稳定,并确保接地线连接良好。
    - 问题:采样速率不匹配。
    - 解决方法:确认外部时钟信号的频率是否符合规格要求,并调整时钟占空比稳定器。
    - 问题:功耗过高。
    - 解决方法:考虑采用睡眠模式以降低功耗,或者重新设计电源布局以提高效率。

    总结和推荐


    总体来说,LTC2152-14、LTC2151-14 和 LTC2150-14 是高性能、低功耗的 ADC,适用于多种高频应用。它们的高信噪比和无杂散动态范围使它们在通信和医疗成像等领域具备显著的优势。尽管初始成本可能较高,但其卓越的性能和广泛的适用性使其成为高端应用的理想选择。因此,强烈推荐在需要高精度和高性能信号处理的应用中使用这些 ADC。

LTC2150CUJ-14#PBF参数

参数
架构 Pipelined
电压 - 电源,数字 1.7V~1.9V
分辨率 14bit
接口类型 LVDS,Parallel
电压-电源,模拟 1.7V~1.9V
位数 14
输入类型 Differential
信噪比 -
通道数 1
采样率 170Msps
通用封装 QFN-40
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2150CUJ-14#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2150CUJ-14#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模数转换器(ADC) ANALOG DEVICES LTC2150CUJ-14#PBF LTC2150CUJ-14#PBF数据手册

LTC2150CUJ-14#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
